Прибор для определения содержанки воздуха в пульпе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 79155
Авторы: Козловский, Локонов, Полев
Текст

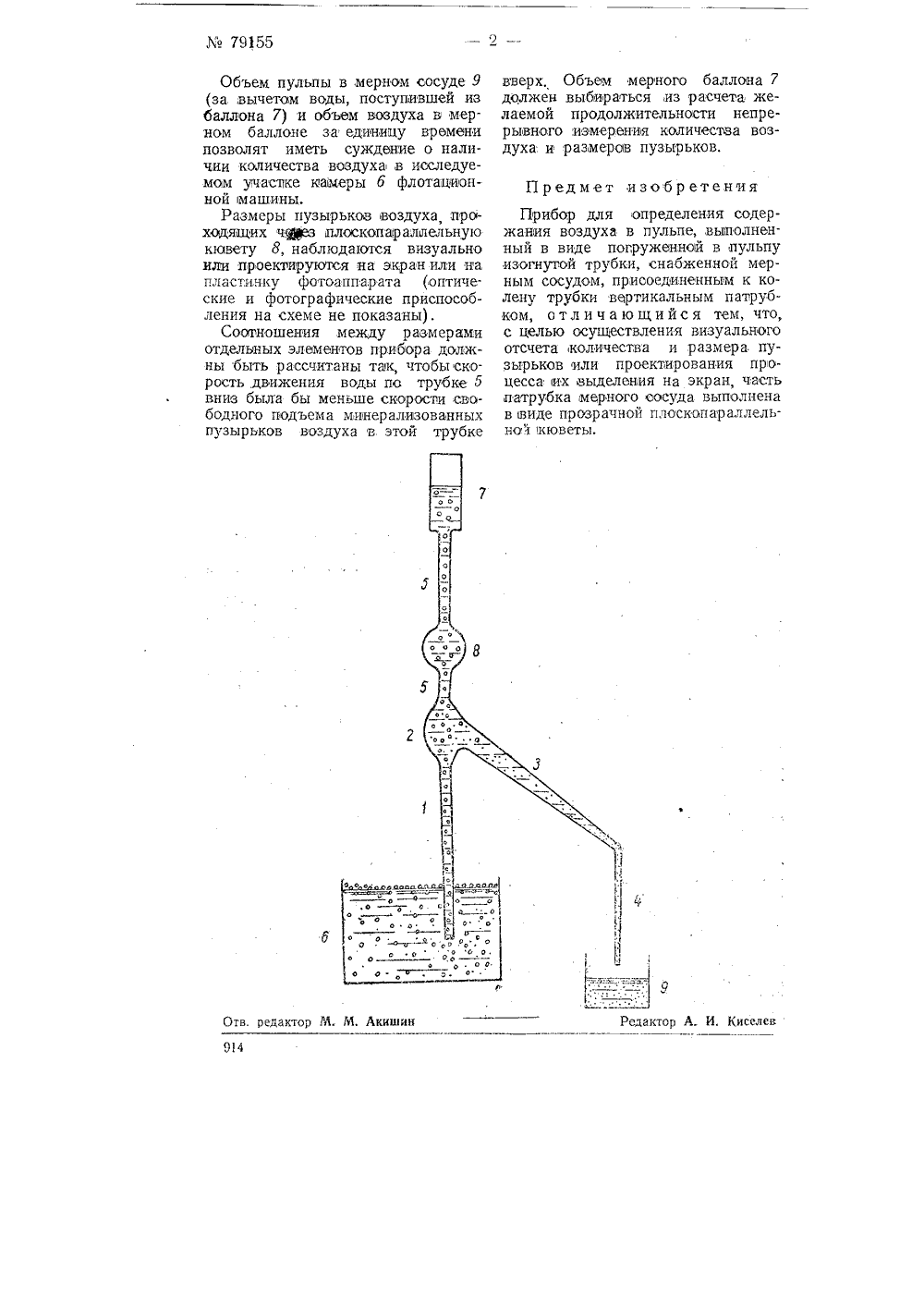

М 79155 Класс 421, 130 з СССР РЕТЕНИ САНИ К АВТОРС ВИДЕТЕЛЬСТ зловский, М. ф. Локонов и Н. В. Полев НИЯ ВОЗД ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СОДВ ПУЛЬПЕ аявлено 3 ноября 1947 года в Комитет по изобретения при Совете Министров СССР за37841 Опубликовано 28 февраля 1950 года и открыт Уже известны в технике при)боры для определения содержания воздуха в пульпевыполненные в виде погруженной )в пульпу изогнутой трубки, снабжен)ной мерным сосудом присоединенным к кодену трубки верти)кадьным )патрубком,Предлагаемый прибор дает возможность осущеспвить )визуальный огсчет количества и размера пузырьков или проектирования процесса,их,выделения на экран.С этой целью часть патрубкамерного сосуда выполнена в виде про. зрачной плоскопараллельной кюветы.На чертеже схематически показана примерная форма выполнеии)я предлагаемого прибора.Прибор состоит ив вертиюадьной трубки 1 с открытым нижним концом, соединен)но.г с камерой 2 вамедления конусообразного, колена 3, соединенного с выпуск)ной трубкой 4, закрытого )мерного баллона 7 и кюветы 8 с плоскопа)радлельными стеклами. Мер)ный баллон 7 я к 1 озета 8 посредством вертикальныхтрубок Б соединены с камерой 2 за)мед. ления. 8 Свод. Выпуск 2, часть 1, 1050 г. Вследствие обр азоваи)ия сифона пульпа вместе с воздушными пузырьками из камеры б флотационной машины будет подниматься по трубке 1 и пройдет через камеру 2 замедления, конусообразное колено 3 и через трубку 4 будет выливаться в мерный сосуд 9.Воздушные ми)нерализовавные пузырьки пульпы из казимеры 2 замедления будут подниматься по трубке б, пройдут через прозрачную плоскопараллельную кювету 8 и соберутся в верхней части мерного баддона) 7, вытесняя из него зоду. Вода из баллона 7 присоединится к пульпе в камере 2 замедлен)ия и вместе с пульпой будет вытекать в сосуд 9.Вода, вытесняемая из )мерного баллона 7, образует противопоток поднимающимся минерализованиым пузвурькам воздуха, вследствие чего взвешенные твердые частицы пульпы не подни)маются,выше камеры 2 замедления, следозательно, про; зрачная плоскопараллельная кювета 8 остается заполненной чистой водой в продолжение всего периода работы прибо)ра,М 79155 М. Акишин в, редак Объем пульпы в,мерном сосуде 9 (за вычетом воды, поступившей из баллона 7) и объем воздуха в мерном баллоне за единицу времени позволят иметь суждение о наличии количества воздуха в исследуемом участке иаиеры б флотационной машины,Размеры пузырьков воздуха проходящих чз ллоскопаралдельную кювету 8, наблюдаются визуально или проектируются на экран или на пластинку фотоаппарата (оптические и фотографические приспособления на схеме не показаны).Соотношения между размерами отдельных элементов прибора должны быть рассчитаны так, чтобы скорость, движения воды по трубке 5 вниз была бы меньше скорости свободного подъема минерализованных пузырьков воздуха в этой трубке вверх, Объем мерного баллона 7 должен выбираться из расчета желаемой продолжительности непрерывного измерения количества воздуха и размерав пузырьков,Предмет изобретения Прибор для определения содержания воздуха в пульпевыполненный в виде погруженной в пульпу изогнугой трубки, снабженной мерным сосудом, присоединенным к колену трубки вертикальным патрубком, отличающийся тем, что, с целью осуществления визуального отсчета количества и размера пузырьков или проектирования процесса ах выделения на экран, часть патрубка мерного сосуда выполнена в виде прозрачной плоскопараллельной кюветы. Редактор А. И, Киселев
СмотретьЗаявка
378413, 03.11.1947
Козловский В. А, Локонов М. Ф, Полев Н. В
МПК / Метки
МПК: G01N 21/49
Метки: воздуха, прибор, пульпе, содержанки
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/2-79155-pribor-dlya-opredeleniya-soderzhanki-vozdukha-v-pulpe.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для определения содержанки воздуха в пульпе</a>
