Инвертор

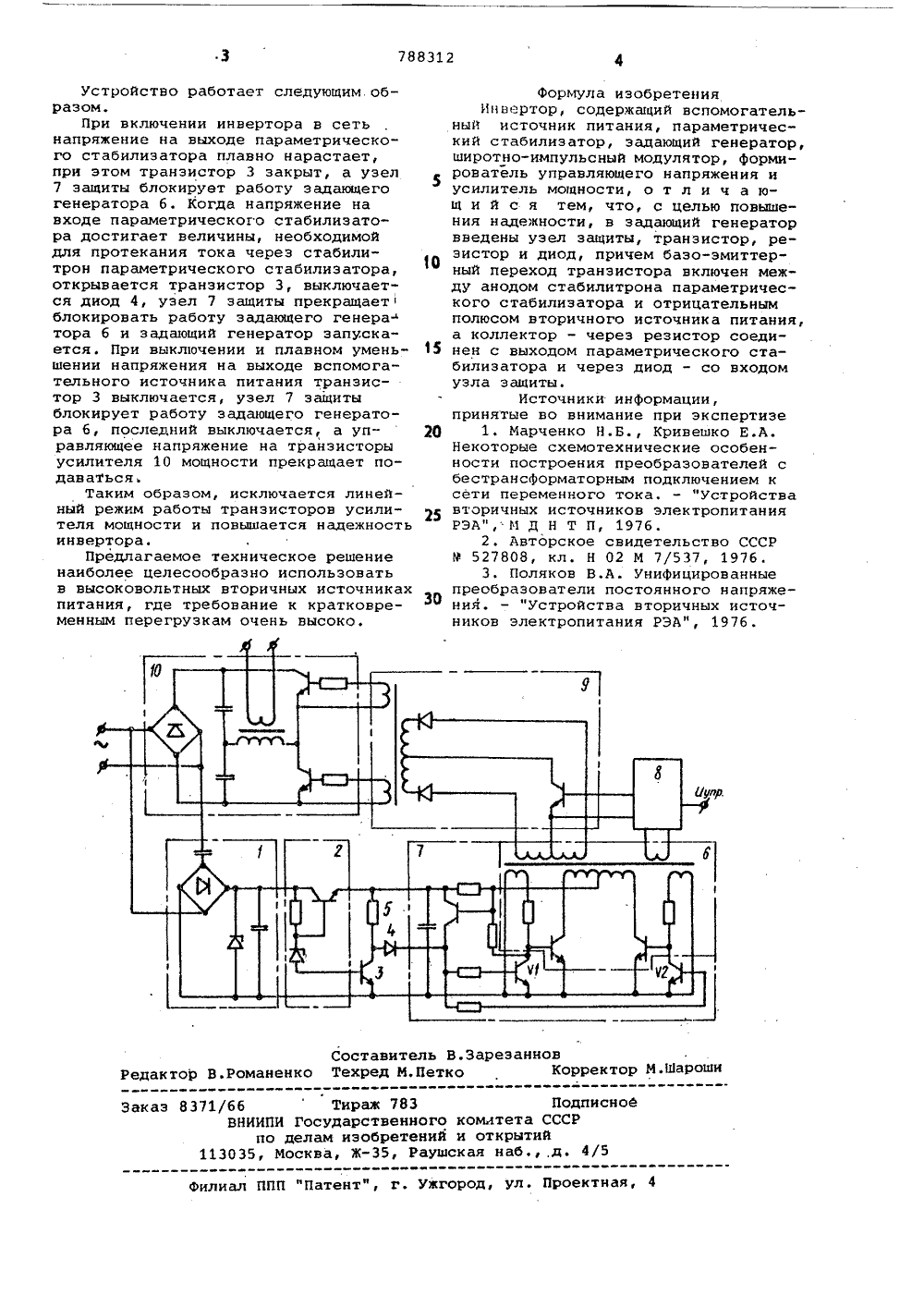

Союз Советскик Социалистических Республик(22) Заявлено 15.01.79 (21) 2713199/24-07с присоединением заявки Йо(51 М К 3 Н 02 М 7/537 Государственный комитет СССР по делам изобретений и открытиЯ(71) Заявитель Рязанский радиотехнический институт 54) ИНВЕРТОР Изобретение относится к электротехнике, в частности к устройству сетевых источников питания.Известны инверторы, содержащие задающий генератор, широтно-импульсныймодулятор, усилитель мощности, выпрямитель 11 и 21,К недостаткам известных инверторов можно отнести значительное изменение базовых токов транзисторов усилителя мощности при изменении питающего напряжения, что приводит к уменьшению КПД и снижению надежности работы транзисторов усилителя мощности,кроме того при пуске и выключениипреобразователей возможен линейныйрежим работы транзисторов, в то время как при высоких входных напряжениях недопустима даже кратковременнаяперегрузка транзистора по мощности.Наиболее близок к предлагаемомуинвертор, содержащий вспомогательныйисточник питания, параметрическийстабилизатор, Задающий генератор, широтно-импульсный модулятор, формирователь управляющего напряжения и усилитель мощности 31.Однако и в этом инверторе возможен линейный режим работы транзисторов усилителя мощности при пуске и выключении, когда напряжение на выходе вспомогательного источника питания плавно нарастает или уменьшается.Цель изобретения - повышение надежности.Поставленная цель достигается тем, что в инвертор введены узел защиты задающего. генератора, транзистор, резистор и диод, причем базо-эмиттерный переход транзистора включен между анодом стабилитрона параметрического стабилизатора и отрицательным полюсом вторичного источника питания, а коллектор - через резистор соединен с выходом параметрического стабилизатора и через диод - со входом узла защиты.Принципиальная схема предлагаемого инвертора приведена на чертеже.Инвертор состоит из вспомогательного источника 1 питания, параметрического стабилизатора 2, транзистора 3, диода 4, резистора 5, задающего генератора 6, узла 7 зашиты, широтно-импульсного модулятора 8, Формирователя 9 управляющегнапряжения и усилителя 10 мощностиПодлмлтета СССРоткрытийянаб,д,4 37166Т ВНИИПИ ГосУД по делам 113035, Москва, аж 783ственногообретений-35, Раушс о ака илиал ППП "Патентф, г. Ужгород, ул. Про я, 4 Устройство работает следующим.образом.При включении инвертора в сеть напряжение на выходе параметрического стабилизатора плавно нарастает, при этом транзистор 3 закрыт, а узел 7 защиты блокирует работу задающего генератора б. Когда напряжение на входе параметрического стабилизатора достигает величины, необходимой для протекания тока через стабилитрон параметрического стабилизатора, открывается транзистор 3, выключается диод 4, узел 7 защиты прекращает блокировать работу задающего генера тора б и задающий генератор запускается. При выключении и плавном уменьшении напряжения на выходе вспомогательного источника питания транзистор 3 выключается, узел 7 защиты блокирует работу задающего генератора б, последний выключается, а управляющее напряжение на транзисторы усилителя 10 мощности прекращает подаваться.Таким образом, исключается линейный режим работы транзисторов усилителя мощности и повышается надежность инвертора.Предлагаемое техническое решение наиболее целесообразно использовать в высоковольтных вторичных источниках питания, где требование к кратковременным перегрузкам очень высоко. Формула изобретенияИнвертор, содержащий вспомогательный источник питания, параметрический стабилизатор, задающий генератор,широтно-импульсный модулятор формирователь управляющего напряжения иусилитель мощности, о т л и ч а ющ и й с я тем, что, с целью повышения надежности, в задающий генераторвведены узел защиты, транзистор, резистор и диод, причем базо-эмиттерный переход транзистора включен между анодом стабилитрона параметрического стабилизатора и отрицательнымполюсом вторичного источника питания,а коллектор - через резистор соеди 15 нен с выходом параметрического стабилизатора и через диод - со входомузла защиты.Источники информации,принятые во внимание при экспертизеЩ 1, Марченко Н.Б., Кривешко Е.А.Некоторые схемотехнические особенности построения преобразователей сбестрансформаторным подключением ксети переменного тока. - "Устройствавторичных источников электропитания1976.2. Авторское свидетельство СССРМ 527808, кл. Н 02 М 7/537, 1976.3, Поляков В,А. Унифицированныепреобразователи постоянного напряжения. - "Устройства вторичных источников электропитания РЭА", 1976.
