Сигнализатор уровня жидкости
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 787903
Автор: Веселов
Текст

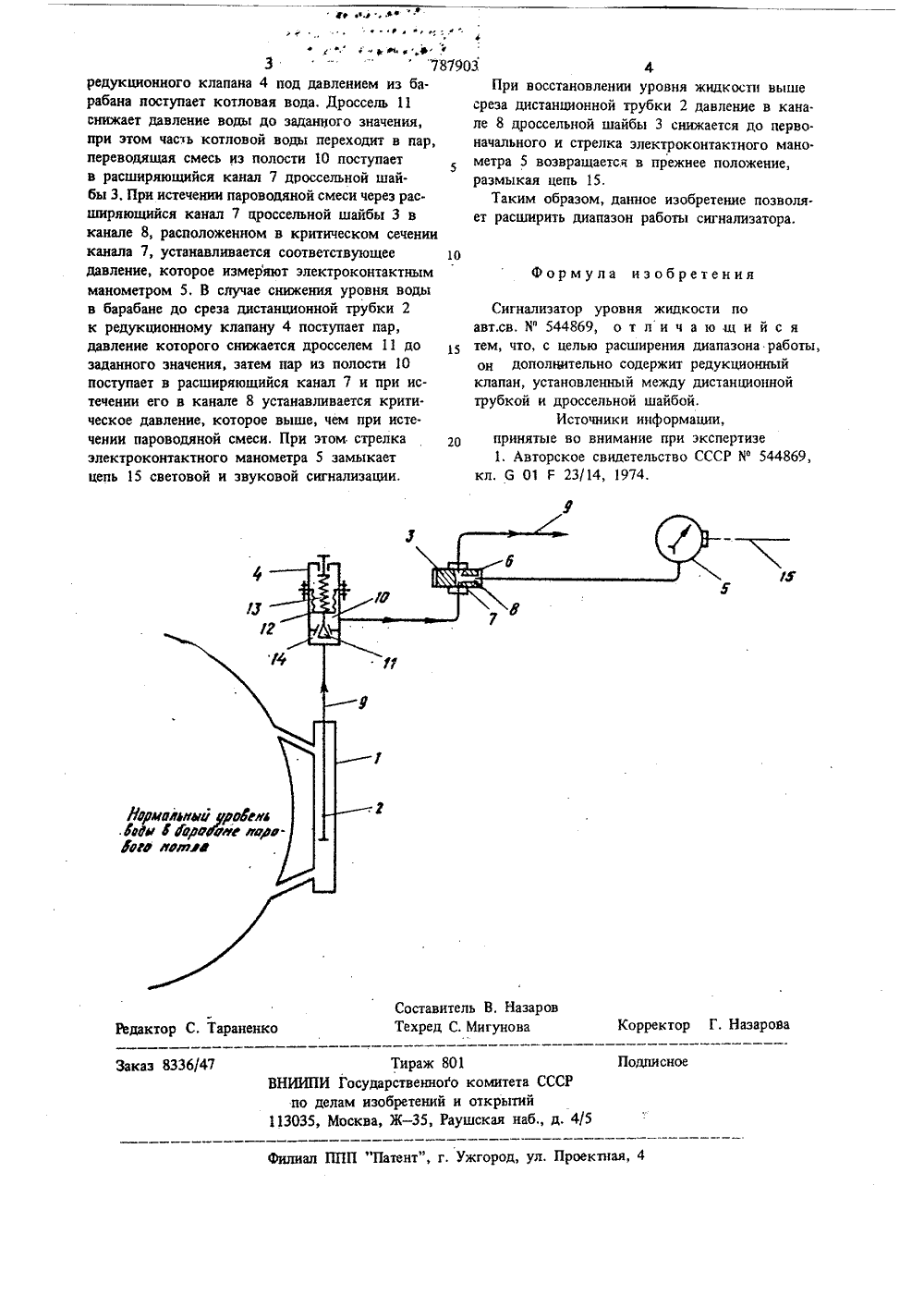

(6 ) Дополнительное к авт. свид-ву Р 544869 (22)Заявлено 25,01.79 (21) 2719530/24-06 О 1 Р 23 соединением заявки РЙ Государстввииый комитет(28) Приорит СССР по девам иэабретеиий) Заявител нтральное проектно-конструкторское бюро Министерств речного флота РСФСР 4) СИГНАЛИЗАТОР УРОВНЯ ЖИДК ной Изобретение относится к автоматизированным системам сигнализации и регулирования уровня воды паровых котлов.По основному авт.св, Р 544869 известен сигнализатор уровня жидкости, содержащий корпус с размещенной в нем дистанционной трубкой, манометр и сливной трубопровод и дроссельную шайбу, в корпусе которой выпол. нен расширяющийся канал, перпендикулярно оси которого в месте критического сечения1 О расположен другой канал, соединенный с мапо. метром, причем один конец расширяющегося канала подсоединен к спивному трубопроводу, а другой - к дистанционной трубке 1.Недостатком этого сигнализатора является то,15 что при использовании его для сигнализации уровня воды в барабане первого котла он работает только в узком интервале изменения давления пара в котле. ютанцн сигнализатора корпус 1 с размещен. трубкой 2, дроссельй клапан 4 и элекСигнализатор содержит ной в нем дистанционной ную шайбу 3, редукционнь троконтактный манометр 5. Дроссельная шайба 3 имекорпус 6,я канал 7,месте критичесй канал 8, соен конец расширяк сливномуполости 10 реащего дроссель2, снабженным укционного клапатрубкои 2, К5 световой и апаэ следующим образом не жидкости в бара- трубке 2 в полость тем, что сигна.редукционный Цель изобретения - расшпрениработы. Поставленная цель достигаетсялиэатор дополнительно содержит канал, установленньш между дтрубкой и дроссельной шайбоНа чертеже представлена схуровня жидкости. тором выполнен расширяющииспенднкулярно оси которого вкого сечения расположен другодиненный с манометром 5. Одиющегося канала 7 подсоединентрубопроводу 9 а другой - кдукционного клапана 4, содерж11, соединенный с сильфономпружиной 13. Полость 14 редна 4 соединена с дистанционноиманометру 5 подключена цепьзвуковой сигнализации.Сигнализатор работаетПри нормальном уровбане парового котла по. Йдфг Ам Составитель В. Назаров Техред С. Мигунова. Назаров ор ктор С. Таранен По Тираж 801 НИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д, 4/5Заказ 8336/4 Филиал ППП "Патент", г, Ужгород, ул. Проектная,3 " "7 редукционного клапана 4 под давлением из барабана поступает котловая вода. Дроссель 11 снижает давление воды до заданного значения, при этом часть котловой воды переходит в пар, переводящая смесь из полости 10 поступает в расширяющийся канал 7 дроссельной шайбы 3. При истечении пароводяной смеси через расширяющийся канал 7 цроссельной шайбы 3 в канале 8, расположенном в критическом сечении канала 7, устанавливается соответствующее давление, которое измеряют электроконтактным манометром 5, В случае снижения уровня воды в барабане до среза дистанционной трубки 2 к редукционному клапану 4 поступает пар, давление которого снижается дросселем 11 до заданного значения, затем пар из полости 10 поступает в расширяющийся канал 7 и при истечении его в канале 8 устанавливается критическое давление, которое выше, чем при истечении пароводяной смеси, При этом стрелка электроконтактного манометра 5 замыкает цепь 15 световой и звуковой сигнализации. 87903 4При восстановлении уровня жидкости вышесреза дистанционной трубки 2 давление в канале 8 дроссельной шайбы 3 снижается до перво.начального и стрелка электроконтактного манометра 5 возвращается в прежнее положение, размыкая цепь 15.Таким образом, данное изобретение позволяет расширить диапазон работы сигнализатора. Формула изобретения Сигнализатор уровня жидкости поавтсв.У 544869, отличающийсятем, что, с целью расширения диапазона работы,он дополнительно содержит редукцнонныйклапан, установленный между дистанционнойтрубкой и дроссельной шайбой.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 544869,кл. 6 01 Е 23/14, 1974.
СмотретьЗаявка
2719530, 25.01.1979
ЦЕНТРАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО МИНИСТЕРСТВА РЕЧНОГО ФЛОТА РСФСР
ВЕСЕЛОВ МИХАИЛ ПЕТРОВИЧ, ВЕСЕЛОВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01F 23/14
Метки: жидкости, сигнализатор, уровня
Опубликовано: 15.12.1980
