Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

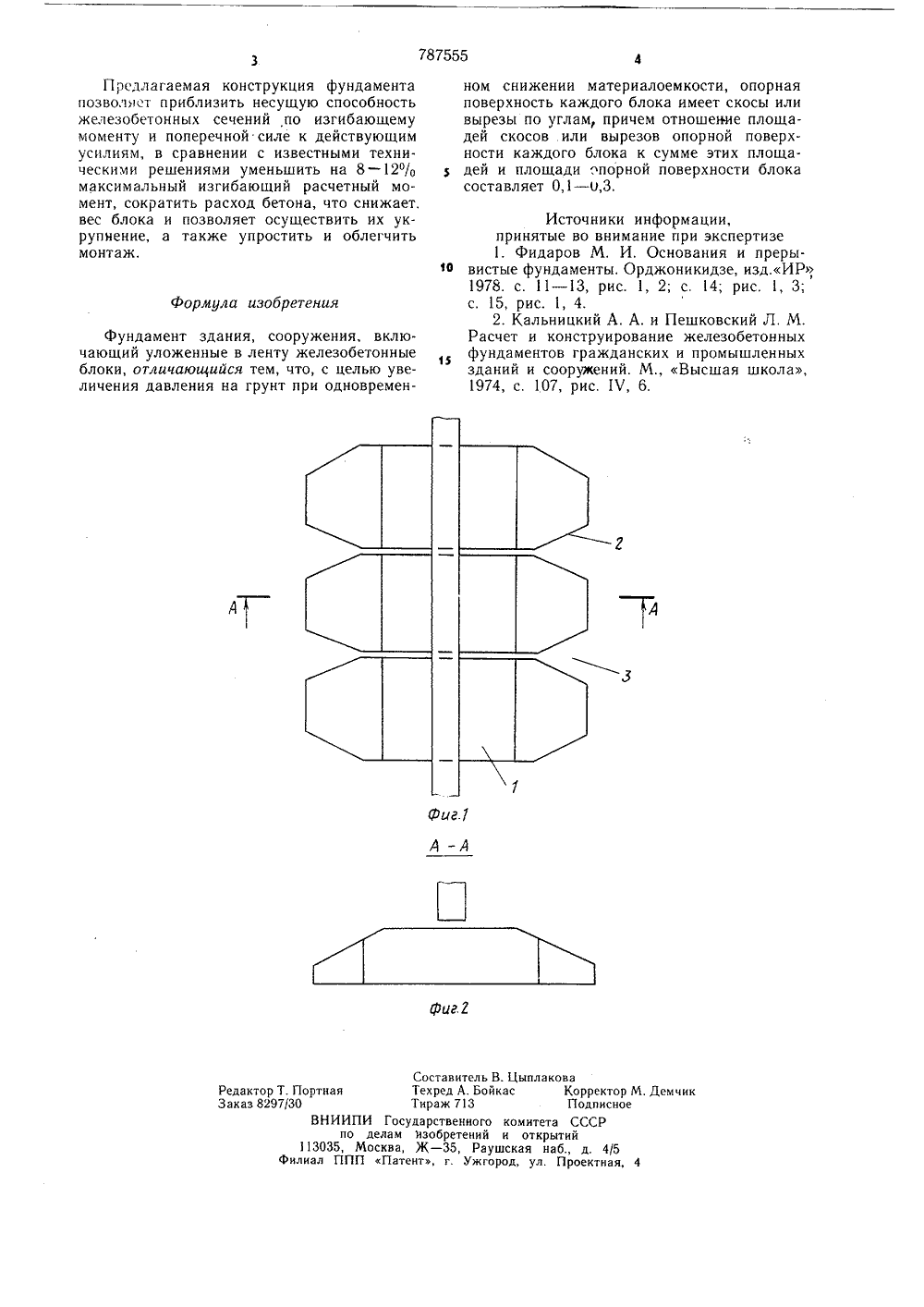

О П И С А Н И Е 1787555ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл. Е 02.Р 27/01 Государственный комитет пю делам изобретений и открытий(72) Авторы изобретения Л, 3. Аншин, Б. И. Дидух и Е. А, Сорочан Московский научно-исследовательский и проектный институт типового и экспериментального проектирования(54) ФУНДАМЕНТ ЗДАНИЯ, СООРУЖЕНИЯ Изобретение относится к строительству, преимущественно к конструкциям зданий, ссору жени й.Известны ленточные прерывистые фундаменты зданий, которые выполнены из сборных железобетонных блоков, установленных 5 по длине фундамента с разрывом 1.Недостатками указанной конструкции являются большой расход металла и повышенные трудности при монтаже, что требует точности при укладке блоков.Наиболее близким техническим решени 10 ем к предложенному является фундамент здания, сооружения, включающий уложенные в ленту железобетонные блоки. Железобетонные блоки имеют прямоугольную форму и устанавливаются без разрывов 2).Недостатком указанной конструкции также является завышений расход бетона и стали и недоиспользование несущей способности грунта.Цель изобретения - увеличение давления на грунт при одновременном снижении 20 материалоем кости.Достигается это тем, что в известном фундаменте здания, сооружения, включающем уложенные в ленту железобетонные блоки, опорная поверхность каждого блокаимеет скосы или вырезы по углам, причемотношение площадей скосов или вырезовопорной поверхности каждого блока к сумме этих площадей и плошади опорной поверхности блока составляет 0,1 - 0,3.На фиг. 1 изображен ленточный фундамент в плане; на фиг. 2 - разрез А-А нафиг. 1,Ленточный фундамент здания, сооружения состоит из уложенных в ленту блоков 1,имеющих скосы или вырезы 2 по углам навсю высоту блоков, за счет чего между смежными блоками образуются зазоры 3 по боковым граням.Ленточный фундамент из блоков описанной конструкции благодаря возникающемуарочному эффекту в зазорах между блоками обеспечивает передачу на грунт большего давления при одновременном сниженииего материалоемкости. Такая работа ленточного фундамента из блоков описанной конструкции обеспечивается при отношении площади скосов или вырезов каждого блока и сумме их плошадей и площади блока, равном 0,1 - 0,3.787555 Формула изобретения Фиг.1 Составитель В. Цыплакова Редактор Т, Портная Техред А. Бойкас Корректор М. Демчик Заказ 8297/30 Тираж 713 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Предлагаемая конструкция фундамента позволяет приблизить несущую способность железобетонных сечений по изгибающему моменту и поперечной силе к действующим усилиям, в сравнении с известными техническими решениями уменьшить на 8 - 12% максимальный изгибающий расчетный момент, сократить расход бетона, что снижает. вес блока и позволяет осуществить их укрупнение, а также упростить и облегчить монтаж. Фундамент здания, сооружения, включающий уложенные в ленту железобетонные блоки, отличающийся тем, что, с целью увеличения давления на грунт при одновременном снижении матери алоем кости, опорная поверхность каждого блока имеет скосы или вырезы по углам, причем отношение площадей скосов или вырезов опорной поверхности каждого блока к сумме этих площадей и площади , порной поверхности блока составляет 0,1 - 0,3. Источники информации,принятые во внимание при экспертизе1. Фидаров М. И. Основания и преры 1 О вистые фундаменты. Орджоникидзе, изд,ИР1978, с, 11 - 13, рис. 1, 2; с. 14; рис. 1, 3;с. 15, рис. 1, 4.2. Кальницкий А, А, и Пешковский Л. М.Расчет и конструирование железобетонныхфундаментов гражданских и промышленныхзданий и сооружений. М., Высшая школа,1974, с. 107, рис. 1 Ъ, 6.
СмотретьЗаявка
2723424, 08.02.1979
МОСКОВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ
АНШИН ЛЕВ ЗАЛМАНОВИЧ, ДИДУХ БОРИС ИОСИФОВИЧ, СОРОЧАН ЕВГЕНИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: E02D 27/01
Метки: здания, сооружения, фундамент
Опубликовано: 15.12.1980
Код ссылки
<a href="https://patents.su/2-787555-fundament-zdaniya-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Фундамент здания, сооружения</a>
Свайный фундамент для сейсмостойкого здания, сооружения
Номер патента: 594248
Опубликовано: 25.02.1978
Автор: Кононенко
МПК: E02D 27/34
Метки: здания, свайный, сейсмостойкого, сооружения, фундамент
...в стаканах промежуточные элементы со сферическими опорными поверхностями, стаканы каждой сваи и каждого оголовка имеют форму шарового сегмента, а промежуточный элемент выполнен в виде шара или эллипсоида вращения, причем радиус шарового сегмента превышает радиус шара или.максимальный ра днус эллипсоида вращения.На чертеже матнчно изображено расположение п ежуточного элемента в стаканах.Сваи 1 и оголовки 2 имеют, соответственно, стаканы 3 и 4, каждый из которых имеет Форму шарового сегмента, между стаканами установлен промежуточный элемент 5 в Форме.шара или эллипсоида вращения (на чертеже не показано)Радиус шарового с мента превышает радиус шара или максимальный радиус эллипсоида вращения Во время сейсмического воздействия...
Свайный фундамент для сейсмостойкого здания, сооружения
Номер патента: 497381
Опубликовано: 30.12.1975
Автор: Акатушкин
МПК: E02D 27/34
Метки: здания, свайный, сейсмостойкого, сооружения, фундамент
...Н И Ипроект стакан 2, прокладку 3 из упругого материала, промежуточный элемент 4, верхний стакан 5, оголовок 6, бетонный заполнитель 7,Кривизна опорных поверхностей промежуточного элемента и стаканов выбирается из условия исключения проскальзывания промежуточного элемента относительно сваи и надфундаментного строения. Отношение диаметра опорной поверхности к высоте промежуточного элемента в среднем равно 1: 5.Устойчивое положение промежуточного элемента 4 достигается ограничением максимального угла его поворота до соприкосновения со стенками стаканов 2 и 5, в момент которого промежуточный элемент всегда стремится вернуться в первоначальное положение. Этим достигается устойчивость первоначального положения промежуточного элемента и...
Фундамент здания, сооружения, возводимого на деформируемом основании
Номер патента: 636326
Опубликовано: 05.12.1978
МПК: E02D 27/42
Метки: возводимого, деформируемом, здания, основании, сооружения, фундамент
...неподвижного 4 и нижнего подвижного 5 иразмещенного между ними вертикального6 элементов, причем верхний неподвижный элемент 4 выполнен в виде стакана7 с имеющим центральное сквозное отверстие 8 днищем 9, обращенным к горизонтальному брусу 2, и скошенными стенками 10, нижний подвижный элемент 5 выполнен в виде круглой плиты 11 с цен- Зтральным отверстием 12 и наклоннымбортом 1 Э по периметру поверхности 14,обращенной к верхнему неподвижному элементу 4, а вертикальный элемент 6 выполнен в виде трубчатого стержня 15 сосвободно насаженным на него отжимнымустройством 16, конусом 17 и клиновидными элементами 18, причем трубчатыйстержень 15 заведен в центральные отверстия 8, 12 в верхнем 4 и нижнем5 элементах, а клиновидные элементы...
Фундамент здания, сооружения, возводимого на деформируемом основании
Номер патента: 1418419
Опубликовано: 23.08.1988
Автор: Сукнов
МПК: E02D 27/42
Метки: возводимого, деформируемом, здания, основании, сооружения, фундамент
...нижнюю 17 горлзонтальные пластины и соединяющие их50 стойки 18, свобоцно проходящие в отверстиях 6. Нижняя пластина 17 имеет вертикальный выступ 19, направленный вниз, плотно контактирующий со стенкой стаканаи имеющий боковое от 55 верстие, в которое входит штуцер 13, Напротив последнего в стенке стакана 1 выполнено отверстие 20, соединенноес воздуховодом 21. Верхняя пластина 6 контактирует с надфундаментной конструкцией 22. Расстояние между горизонтальными пластинами 16 и17 превышает толщину днища 4 на величину, равную допустимой вертикальнойдеформации здания, сооружения. Фундамент работает следующим образом.Фундаментный блок устанавливают на дно котлована 23, укладывают на него надфундаментную конструкцию 22. При этом рама 15...
Фундамент здания, сооружения, возводимый на слабом основании
Номер патента: 699104
Опубликовано: 25.11.1979
Авторы: Бойко, Корниенко, Потапенко
МПК: E02D 27/01
Метки: возводимый, здания, основании, слабом, сооружения, фундамент
...заглубленные в грунт сваи и опирающуюся на них плиту 2). Недостатком этого фундамента является высокая материалоемкость.Целью изобретения является снижение материалоемкости.Это достигается тем, чтофундаменте здания, сооруженмом на слабом основании, вклглубленные в грунт сваи и она них плиту, сваи размещеныплиты, причем несущая спосопо грунту не превышает дейсних расчетных нагрузок. На чертеже изобрдже фупдамсит, оощий вид.Фундамент здания, сооружения, возводимого на слабом основании, включает заглубленные в грунт 1 свдп 2 и опираюцуюся на них плиту 3, причем сваи 2 рдзмещснь 1 по контуру плиты 3.Принцип работы фундамента заключается в следующем. При осадке плиты 3 сваи 2 вдавливаются в грунт 1, тдк кдк их несущая способность по...
