Генератор импульсов

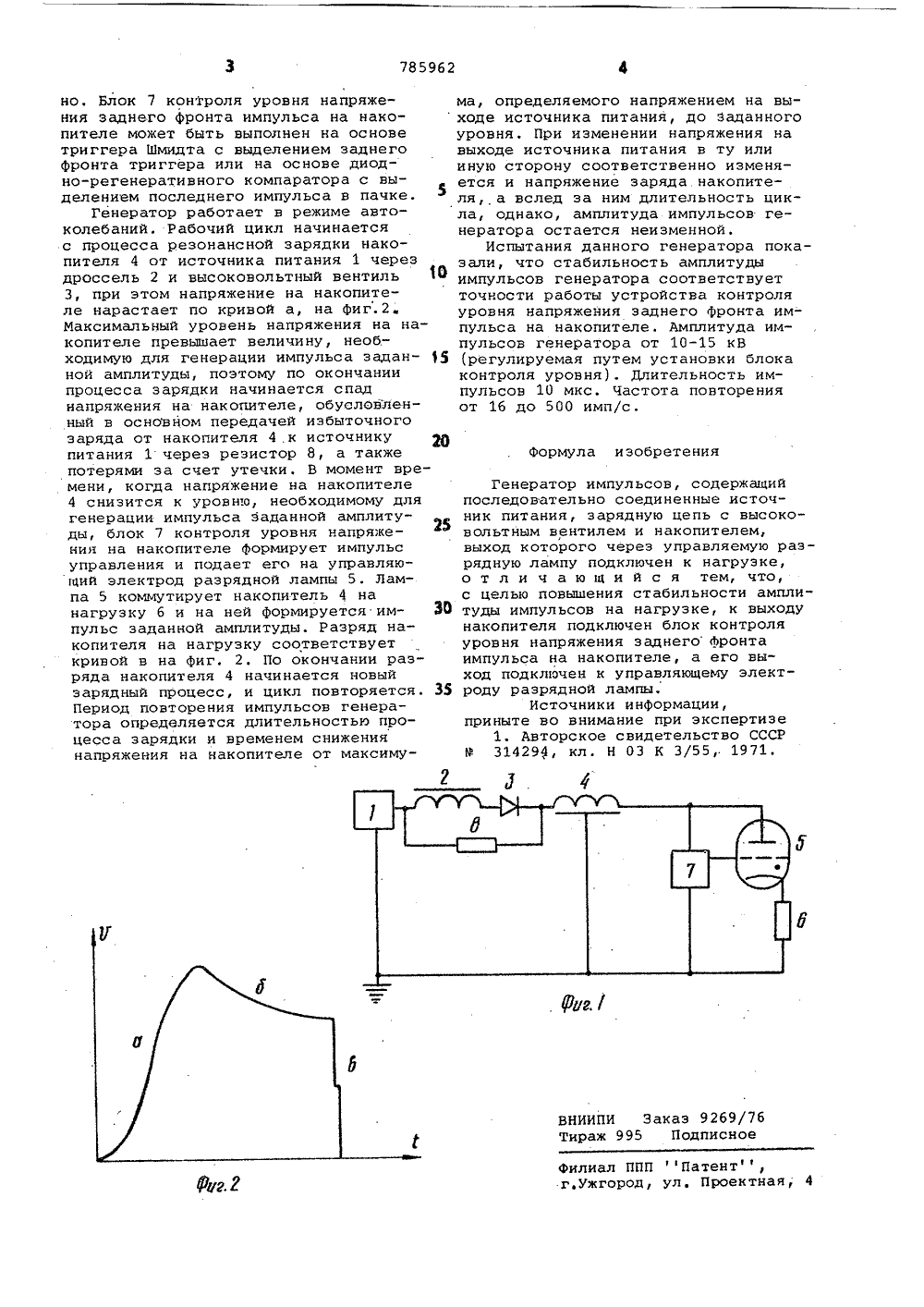

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 785962(22) Заявлено 2105,68 (21) 1241300/18-21с присоединением заявки Мо(51)М. Кл.з Н 03 К 3/53 Государственный комитет СССР по делам изобретений и открытий(54 ) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к областиимпульсной техники, в частности к импульсным генераторам с полным разрядом накопителя, используемым в технике ускорения заряженных частиц, радиолокации, радиосвязи,Известен генератор импульсов с резонансной зарядкой накопителя и полным его разрядом, содержащий последовательно соединенные источник питания, высоковольтный вентиль и накопитель, выход которого через управляемую разрядную лампу подключенк нагрузке 11 .Однако амплитуда импульсов в известном генераторе изменяется приколебаниях напряжения на выходе источникапитания.Цель изобретения является повышение стабильности амплитуды испульсов на нагрузке.Поставленная цель достигается тем,что к выходу накопителя подключенблок контроля уровня напряжения заднего Фронта импульса на накопителе, 25а его выход подключен к управляющему электроду разрядной лампы.Такой генератор позволяет осуществить автоколебательный режим с высокой стабильностью амплитуды выход ных импульсов без усложнения высоковольтной части схемы генератора.На фиг. 1 представлена принципиальная электрическая схема генератора импульсов; на Фиг,2 - кривая напряжения на накопителе.Генератор импульсов содержит источник питания 1, зарядный дроссель 2, высоковольтный вентиль 3 и накопитель 4, соединенные последовательно. Высоковольтный вывод накопителя 4 через управляемую разрядную лампу 5 и нагрузку 6 соединен с общей шиной устройства. К высоковольтному выводу накопителя 4 подключен блок 7 контроля уровня напряжения заднего Фронта импульса на накопителе, а его выход подключен к управляющему электроду разрядной лампы 5. Параллельно зарядной цепи, состоящей из дросселя 2 и высоковольтного вентиля 3, включена цепь передачи избыточного заряда от накопителя 4 к источнику питания 1, образованная резистором 8. В зависимости от назначения генератора импульсов нагрузка 6 может быть включена между вторым полюсом накопителя и общей шиной генератора, при этом катод разрядной лампы 5 соединен с общей шиной непосредствЕн785962 Формула изобретения ППП Патент,од, ул, Проектная; 4 Фил г,у но, Блок 7 контроля уровня напряжения заднего фронта импульса на накопителе может быть выполнен на основе триггера Шмидта с выделением заднего фронта триггера или на основе диод- но-регенеративного компаратора с выделением последнего импульса в пачке.Генератор работает в режиме авто- колебаний. Рабочий цикл начинается с процесса резонансной зарядки накопителя 4 от источника питания 1 через дроссель 2 и высоковольтный вентиль 0 3, при этом напряжение на накопителе нарастает по кривой а, на фиг.2. Максимальный уровень напряжения на накопителе превышает величину, необ, - ходимую для генерации импульса задан-ной амплитуды, поэтому по окончании процесса зарядки начинается спад напряжения на накопителе, обусловленный в основном передачей избыточного заряда от накопителя 4 .к источнику р питания 1 через резистор 8, а также потерями эа счет утечки. В момент времени, когда напряжение на накопителе 4 снизится к уровню, необходимому для генерации импульса заданной амплитуды, блок 7 контроля уровня напряжения на накопителе формирует импульс управления и подает его на управляющий электрод разрядной лампы 5, Лампа 5 коммутирует накопитель 4 на нагрузку 6 и на ней формируется им- ЗО пульс заданной амплитуды. Разряд накопителя на нагрузку соответствует кривой в на фиг. 2. По окончании разряда накопителя 4 начинается новый зарядный процесс, и цикл повторяется. 35 Период повторения импульсов генератора определяется длительностью процесса зарядки и временем снижения напряжения на накопителе от максимума, определяемого напряжением на выходе источника питания, до заданного уровня. При изменении напряжения на выходе источника питания в ту или иную сторону соответственно изменяется и напряжение заряда накопителя, а вслед за ним длительность цикла, однако, амплитуда импульсов генератора остается неизменной.Испытания данного генератора показали, что стабильность амплитуды импульсов генератора соответствует точности работы устройства контроля уровня напряжения заднего фронта им- пульса на накопителе. Амплитуда импульсов генератора от 10-15 кВ (регулируемая путем установки блока контроля уровня). Длительность импульсон 10 мкс. Частота повторения от 16 до 500 имп/с. Генератор импульсов, содержащийпоследовательно соединенные источник питания, зарядную цепь с высоковольтным вентилем и накопителем,выход которого через управляемую раз -рядную лампу подключен к нагрузке,о т л и ч а ю щ и й с я тем, что,с целью повышения стабильности амплитуды импульсов на нагрузке, к выходунакопителя подключен блок контроляуровня напряжения заднего фронтаимпульса на накопителе, а его выход подключен к управляющему электроду разрядной лампы,Источники информации,приныте во внимание при экспертизе1. Авторское свидетельство СССРР 314294, кл. Н 03 К 3/55, 1971.
