Стенд для определения коэффициента инжекции

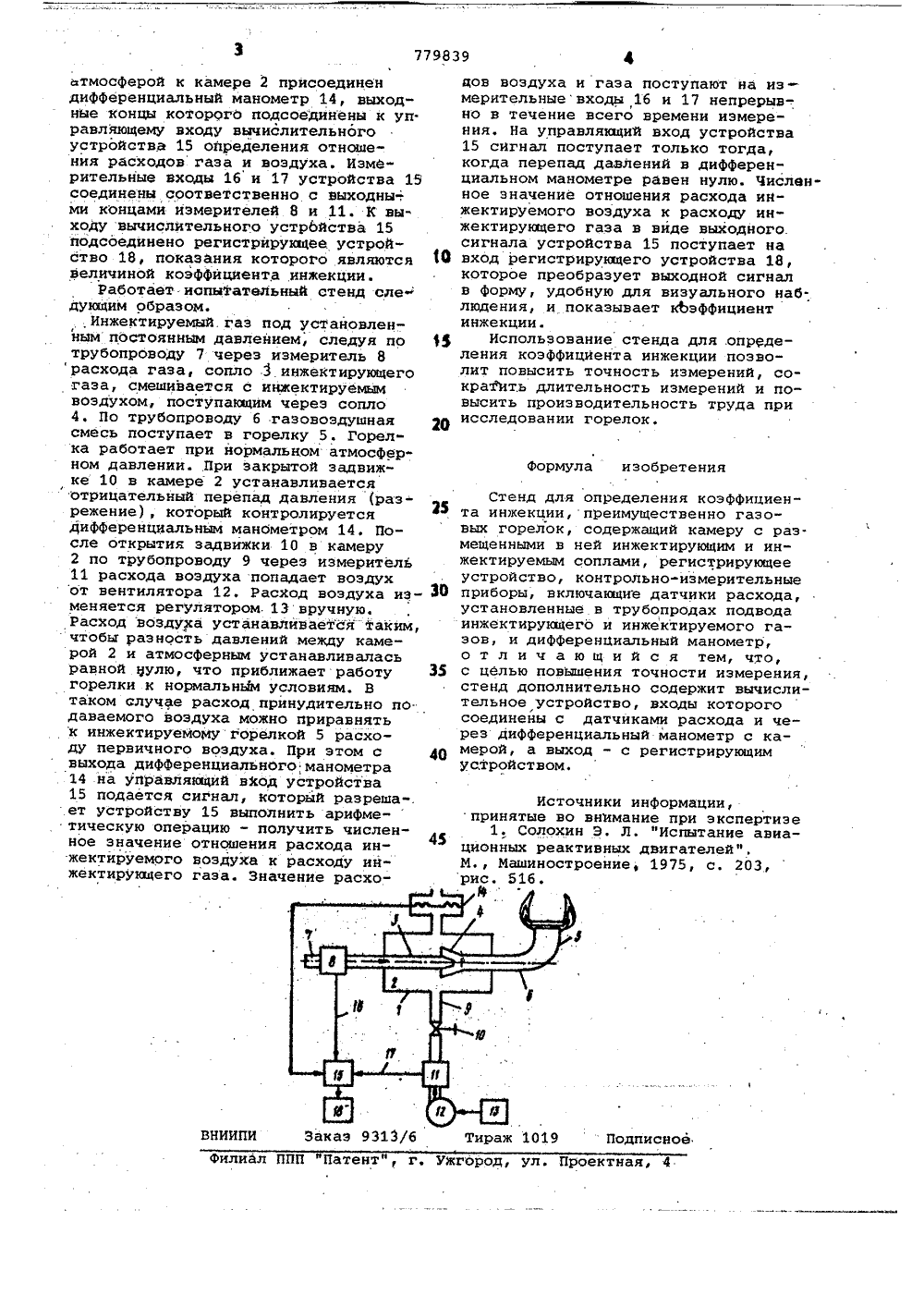

Союз Советсиик Социалнстическик т 1 еснублнкОПИСАНИЕИЗОБРЕЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22)Заявлено 28.06.78 (21)2641428/25-06 (51 Ж Кл с присоединением заявки Ио О О 1 М 15/00Р 24 С 3/08 Государственный комитет СССР по делам изобретений и открытий(53) УДК 621. .438.001.42 (088,8) Дата опубликования описания 15.1180:; ; 7" тДонецкий ордена Трудового Красного Знамени " "-Й3;.3политехнический институт(54) СТЕНД ДЛЯ ОПРЕДЕЛЕНИЯ КОЭффИЦИЕНТА ИЧЖЕКЦИИ 1Изобретение относится к стендовому оборудованию для исследования работы газовых горелок, в частности для определения их коэффициента инкекции.Известен стенд для определения 5 коэффициента инкекции, содержащий ка" меру с размещенными в ней инжектирующим. и инжектируемым соплами, регистрирующее устройство, контроль" но-измерительные приборы, включающие О датчики расхода, установленные в тру. бопроводах подвода инжектирующего и инжектируемого газов, и дифференциальный манометр 1.Недостаток этого стенда состоит в том, что он не может обеспечить точности при измерении коэффициента инжекции из-за отсутствия сравнения давления в камере и окружающей среде в условиях работы горелки, близ п ких к естественным.Целью изобретения является повышение точности измерения коэффициента инжекции в условиях работы горелки, близких к естественным. 25Указанная цель достигается благо даря тому, что стенд дополнительно содержит вычислительное устройство, входы которого соединены с датчиками расхода и через дифференциальный 30 манометр с камерой, а выход - с регистрирующим устройством.Сущность изобретения поясняетсячертежом, на котором представленаблок-схема стенда для определения коэффициента инжекции,Стенд для определения коэффициента инжекции содержит герметичныйкорпус 1 с размещенной в нем камерой2. В камере 2 на одной оси установлены сопло 3 инжектирующего газа исопло 4 инжектируемого воздуха. Сопло 4 соединено с горелкой 5 посредством трубопровода 6. Инжектирующеесопло 3 соединено с источником подачи газа (на чертеже не показан) спомощью инжектирующего трубопровода7 через измеритель 8 расхода газа. Ккамере 2 присоединеи трубопроводинжектируемого воздуха, снабкенный регулирующей задвижкой 10,дляпринудительной подачи воздухав камеру. Трубопровод 9 присоединенчерез измеритель 11 расхода воздухак вентилятору 12, который снабженрегулятором 13 для измерения егопроизводительности и, следовательно,расхода воздуха. Для непрерывногоизмерения перепада давлений междугерметичной камерой и окружающей779839 Формула изобретения ИИП акаэ 9313/6 Тираж 1019 Подписи илиал ППП "Патент", г, ужгород, ул. Проектная, 4 атмосферой к камере 2 присоединен дифФеренциальный манометр 14, выходнйе концы которого подсоединены к уп. равляющему входу вычислительного устройства 15 определения отношения расходовгаза и воздуха. ИзмЕ- рительные входы 16 и 17 устройства 15 соединены соответственно с выходны-, ми концами измерителей 8 и 11. К выходу вычислительного устройства 15 подсоединено регистрирукщее. устройство 18, показания которого являются 10 величиной коэффициента .инжекции.Работает испытательный стенд сле- дукщим образом.Инжектируемый.газ под установленйым постоянным давлением, следуя по И трубопроводу 7 через измеритель 8 расхода газа, сопло З.инжектирующего газа, смешивается с инжектируемым воздухом, поступакщим через сопло 4. По трубопроводу 6 газовоздушная щ смесь поступает в горелку 5. Горелка работает при нормальном атмосфер" ном давлении. При закрытой задвижке 10 в камере 2 устанавливается отрицательный перепад давления (раз- режение), который контролируется дифференциальным манометром 14. После открытия задвижки 10 в камеру 2 по трубопроводу 9 через измеритель 11 расхода воздуха попадает воздух от вентилятора 12, Расход воздуха из- ЗО меняется регулятором 13 вручную. Расход воздуха устанавливается- таким, чтобы разность давлений между камерой 2 и атмосферным устанавливалась равной нулю, что приближает работу З 5 горелки к нормальным условиям. В таком случае расход принудительно подаваемого воздуха можно приравнять к инжектируемому горелкой 5 расходу первичного воздуха. При этом с 40 выхода дифференциальнОго, манометра . 14 на управляющий вход устройства 15 подается сигнал, которйй разреша-. ет устройству 15 выполнить арифме-тическую операцию - получить числен ное значение отношения расхода инжектируемого воздуха к расходу инжектирующего газа. Значение расхоцов воздуха и газа поступают на измерительныевходы 16 и 17 непрерыв-. но в течение всего времени измерения. На управляющий вход устройства 15 сигнал поступает только тогда, когда перепад давлений в дифференциальном манометре равен нулю. Численное значение отношения расхода инжектируемого воздуха к расходу инжектирующего газа в виде выходного. сигнала устройства 15 поступает на вход регистрирующего устройства 18, которое преобразует выходной сигнал в форму, удобную для визуального наблюдения, и показывает кбэффициент инжекцииИспользование стенда для определения коэффициента инжекции позволит повысить точность измерений, сокрайть длительность измерений и повысить производительность труда при исследовании горелок. Стенд для определения коэффициента инжекции,преимущественно газовых горелок, содержащий камеру с размещенными в ней инжектирующим и инжектируемым соплами, регистрирующее устройство, контрольно-измерительные приборы, включающие датчики расхода, установленные в трубопродах подвода инжектирукщего и инжектируемого газов, и дифференциальный манометр, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерения, стенд дополнительно содержит вычислительное устройство, входы которого соединейы с датчиками расхода и через дифференциальный манометр с камерой, а выход - с регистрирующим устройством. Источники информации,принятые во внимание при экспертизе1, Солохин Э. Л. "Испытание авиационных реактивных двигателейф,М., Машиностроение, 1975, с. 203,рис. 516.
