Устройство для разделения сыпучих материалов на фракции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 778814
Автор: Суровцев
Текст

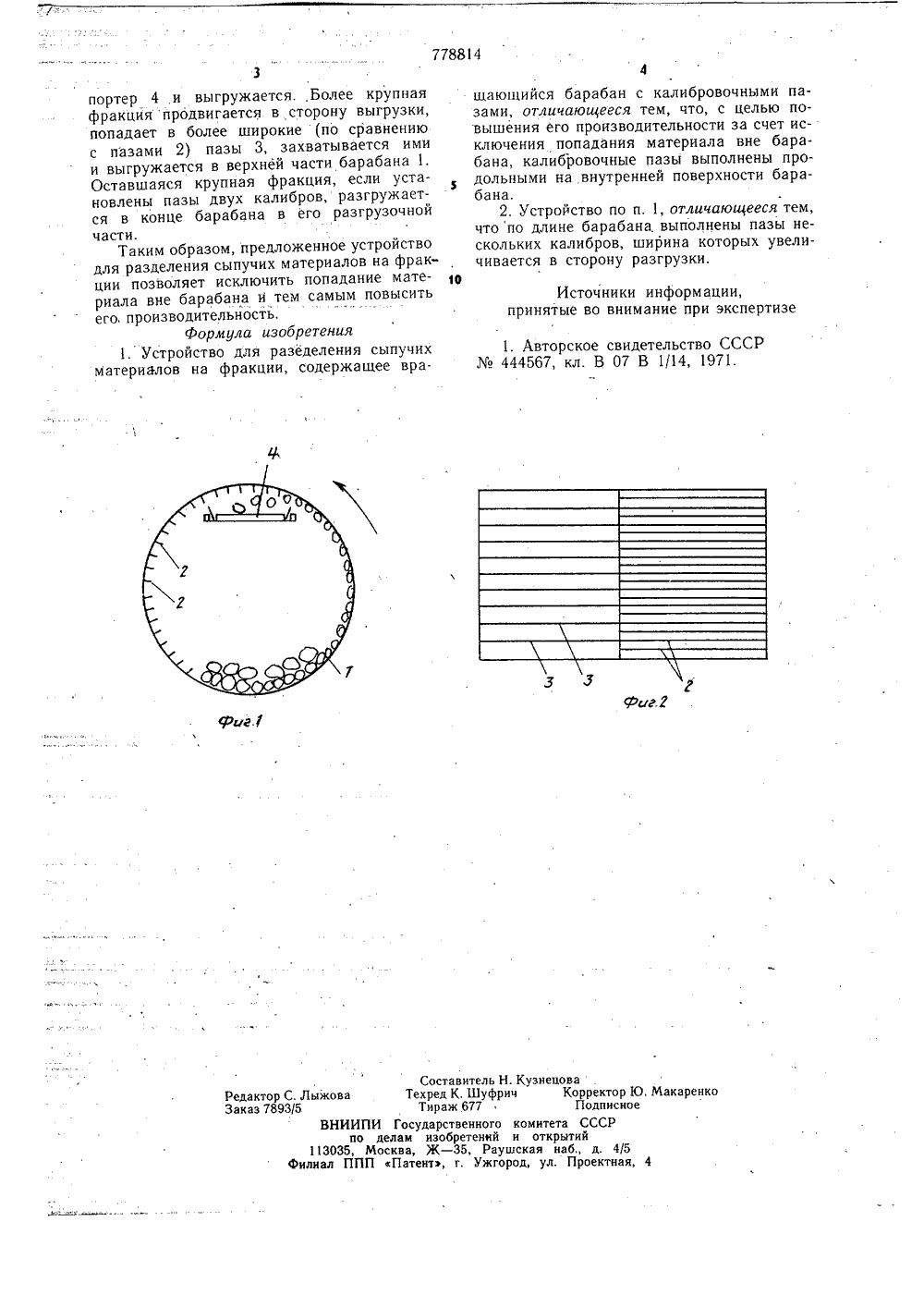

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11778814 Ф4гд /= -(53) УДК 621.928 (088.8) оо делам изобретений и открытий(54) УСТРОЛСТВО ДЛЯ РАЗДЕЛЕНИЯ СЪПУЧИХ МАТЕРИАЛОВ НА ФРАКЦИИ1Изобретение относится к технике разделения сыпучих материалов на фракции и может быть использовано в производстве строительных материалов.Известно устройство для разделения сыпучих материалов на фракции, содержащее вращающийся барабан с калибровочными пазами. При этом калибровочные пазы выполнены кольцевыми и расположены на внешней поверхности барабана 1.Недостаток известного устройства заключается в том, что в процессе его загрузки происходит рассеивание разделяемого материала (попадание его вне барабана), в результате чего снижается производительность устройства.Цель изобретения - повышение производительности устройства.Указанная цель достигается тем, что в устройстве для разделения сыпучих материалов на фракции, содержащем вращающийся барабан с калибровочными пазами, последние выполнены продольными на внутренней поверхности барабана. При этом по длине барабана выполнены пазы нескольких. калибров, ширина которых увеличивает- ся в сторону разгрузки. 2На фиг. 1 схематически изображено устройство, поперечный разрез; на фиг. 2 -часть развертки внутренней поверхностибарабана,Устройство содержит наклонно установленный вращающийся барабан 1, на внутренней поверхности которого выполнены продольные калибровочные пазы 2 и 3. Внутрибарабана 1 расположен разгрузочный транспортер 4.Калибровочные пазы выполнены съемными и могут быть изготовлены из листовойСтали либо из стойких к истиранию пластмасс,Устройство работает следующим образом. 15 Материал, подлежащий разделению, через загрузочное устройство (не показано) подается на внутреннюю поверхность вращающегося барабана 1; При вращении барабана 1 мелкая фракция разделяемого материала попадает накалибровочные пазы 2, ширина которых меньше или равна граничной крупности разделения, похватывается ими и в верхней части барабана под действием собственного веса падает на транс778814 Кузнец Составитель Н. Техред К. Шуфрич Тираж 677 Государственного лам изобретений и ква, Ж - 35, Рауш Патент, г. УжгороваКорректор Ю, МакаПодписноеСССРтийб д. 4/5Проектная, 4 Редактор С. ЛыжоваЗаказ 7893/5ВНИИПИпо д113035, МоФилиал ППП омитетоткр ская н д, ул. 3портер 4 . и выгружается., Более крупная фракцйя продвигается в сторону выгрузки, попадает в более широкие (по сравнению с пазами 2) пазы 3, захватывается ими и выгружается в верхней части барабана 1. Оставшаяся крупная фракция, если установлены пазы двух калибров, разгружается в конце барабана в его разгрузочной части.Таким образом, предложенное устройство для разделения сыпучих материалов на фракции позволяет исключить попадание материала вне барабана и тем самым повысить его. производительность.Формула изобретения1. Устройство для разеделения сыпучих материалов на фракции, содержащее врашаюшийся барабан с калибровочными пазами, отличающееся тем, что, с целью повышения его производительности за счет исключения попадания материала вне барабана, калибровочные пазы выполнены про 3дольными на внутренней поверхности барабана.2. Устройство по п, 1, отличающееся тем,чтопо длине барабана, выполнены пазы нескольких калибров, ширина которых увеличивается в сторону разгрузки.1 ОИсточники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР444567, кл. В 07 В 1/14, 1971.
СмотретьЗаявка
2182047, 14.10.1975
МИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СТРОЙМАТЕРИАЛОВ
СУРОВЦЕВ АНАТОЛИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B07B 1/14
Метки: разделения, сыпучих, фракции
Опубликовано: 15.11.1980
