Уплотняющее приспособление к опускному колодцу

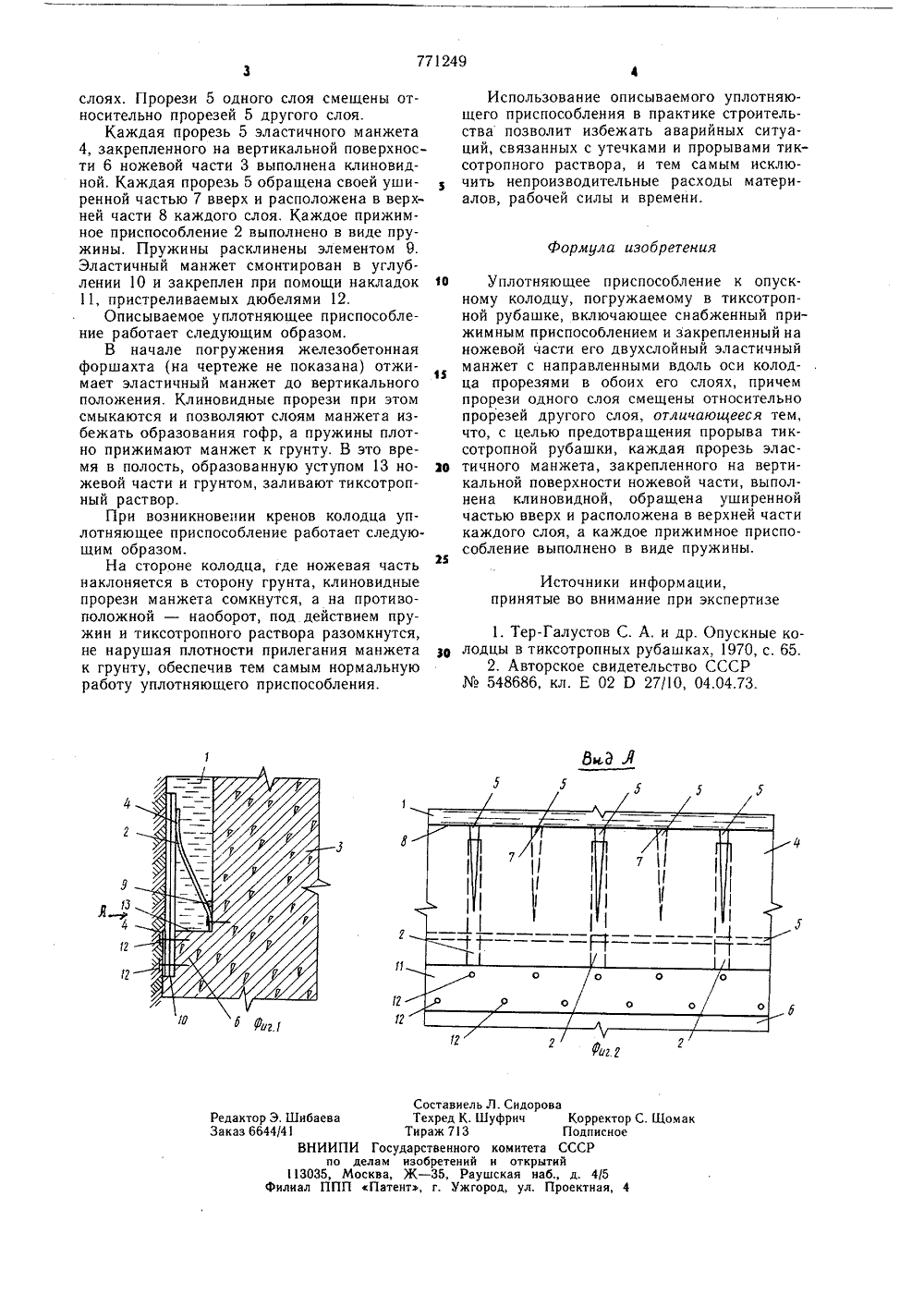

ОПЙСАН И Е ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспубликОпубликовано 15.10.80. Бюллетень38Дата опубликования описания 25.10.80 ло делам изобретений и открытий(72) Авторы изобретения Всесоюзный научно-исследовательский институт гидромеханизации санитарно-технических и специальных строительных работИзобретение относится к области строительства, а именно к возведению подземных сооружений методом опускного колодца.Известно уплотняющее приспособление, выполненное в виде резинового манжета, который крепится на уступе ножевой части опускного колодца 11.Наиболее близким техническим решением к данному изобретению является уплотняющее приспособление к опускному колодцу, погружаемому в тиксотропной рубашке, включающее снабженный прижимным приспособлением и закрепленный на ножевой части его двухслойный эластичный манжет с направленными вдоль оси колодца прорезями в обоих его слоях, причем прорези одного слоя смещены относительно прорезей другого слоя 2.Недостатком такого уплотняющего приспособления является невозможность предотвращения прорыва тиксотропного раствора, ввиду ограниченной возможности раздувания эластичной камеры, обеспечивающей прижатие шторок манжета к грунту.Целью данного изобретения является предотвращение прорыва тиксотропной рубашки. 2Поставленная цель достигается тем, чтов известном уплотняющем приспособлении к опускному колодцу, погружаемому в тиксотропной рубашке, включающем снабженный прижимным приспособлением и закрепленный на ножевой части его двухслойный эластичный манжет с направленными вдоль оси колодца прорезями в обоих его слоях, причем прорези одного слоя смещены относительно прорезей другого слоя, каждая прорезь эластичного манжета. закрепленного на 10 вертикальной поверхности ножевой части,выполнена клиновидной, обращена уширенной частью. вверх и расположена в верхней части каждого слоя, а каждое прижимное приспособление выполнено в виде пружины.На фиг. 1 изображено уплотняющее приспособление, разрез; на фиг. 2 - вид по стрелке А на фиг. 1. Уплотняющее приспособление к опускному колодцу, погружаемому в тиксотропной рубашке 1, включает прижимное приспособление 2 и закрепленный на ножевой части 3 его двухслойный эластичный манжет 4 с направленными вдоль оси (на чертеже не показана) колодца прорезями 5 в обоих его. Сидофрич Л роваУ КорректорПодписноекомитета СССРи открытийшская наб., д. 4/5од, ул. Проектная, 4 Составиель Техред К. Ш Тираж 713 Редактор Э. ШибЗаказ 6644/41ВН мак ИПИ Государственного по делам изобретенийМосква, Ж - 35, Рау ППП Патент, г. Ужго 1130лиал слоях. Прорези 5 одного слоя смещены относительно прорезей 5 другого слоя.Каждая прорезь 5 эластичного манжета 4, закрепленного на вертикальной поверхности 6 ножевой части 3 выполнена клиновидной. Каждая прорезь 5 обращена своей уширенной частью 7 вверх и расположена в верхней части 8 каждого слоя. Каждое прижимное приспособление 2 выполнено в виде пружины. Пружины расклинены элементом 9. Эластичный манжет смонтирован в углублении 10 и закреплен при помощи накладок 11, пристреливаемых дюбелями 12.Описываемое уплотняющее приспособление работает следующим образом.В начале погружения железобетонная форшахта (на чертеже не показана) отжимает эластичный манжет до вертикального положения. Клиновидные прорези при этом смыкаются и позволяют слоям манжета избежать образования гофр, а пружины плотно прижимают манжет к грунту. В это время в полость, образованную уступом 13 ножевой части и грунтом, заливают тиксотропный раствор.При возникновении кренов колодца уплотняющее приспособление работает следующим образом.На стороне колодца, где ножевая часть наклоняется в сторону грунта, клиновидные прорези манжета сомкнутся, а на противоположной - наоборот, под действием пружин и тиксотропного раствора разомкнутся, не нарушая плотности прилегания манжета к грунту, обеспечив тем самым нормальную работу уплотняющего приспособления. Использование описываемого уплотняю- щего приспособления в практике строительства позволит избежать аварийных ситуаций, связанных с утечками и прорывами тиксотропного раствора, и тем самым исключить непроизводительные расходы материалов, рабочей силы и времени. 10 Уплотняющее приспособление к опускному колодцу, погружаемому в тиксотропной рубашке, включающее снабженный прижимным приспособлением и закрепленный на ножевой части его двухслойный эластичный манжет с направленными вдоль оси колодца прорезями в обоих его слоях, причем прорези одного слоя смещены относительно прорезей другого слоя, отличающееся тем, что, с целью предотвращения прорыва тиксотропной рубашки, каждая прорезь эласзф тичного манжета, закрепленного на вертикальной поверхности ножевой части, выполнена клиновидной, обращена уширенной частью вверх и расположена в верхней части каждого слоя, а каждое прижимное приспособление выполнено в виде пружины.25 Источники информации,принятые во внимание при экспертизе1. Тер-Галустов С. А. и др. Опускные коэр лодцы в тиксотропных рубашках, 1970, с. 65. 2. Авторское свидетельство СССР548686, кл. Е 02 Р 27/10, 04.04.73.
