Реле давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

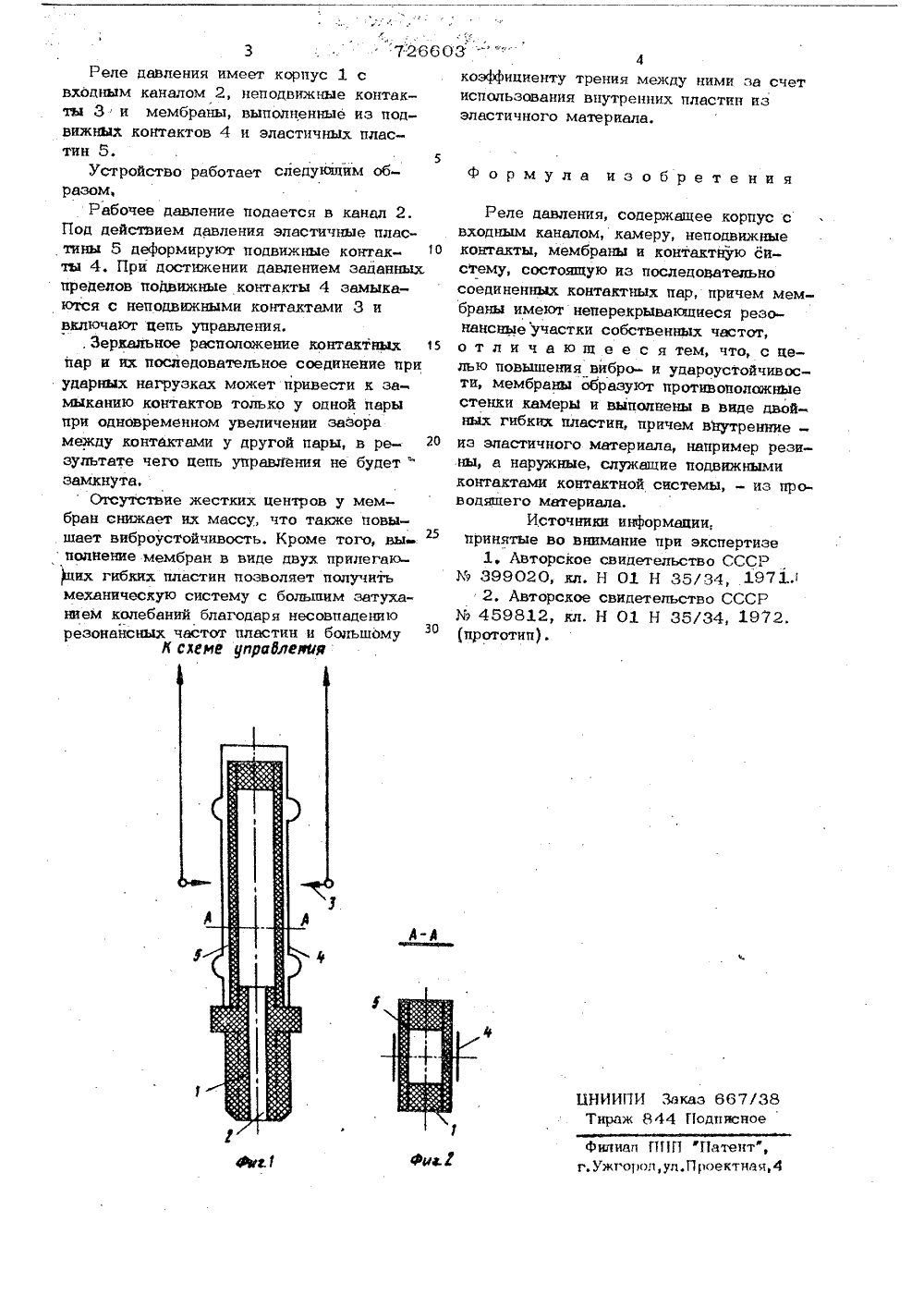

(22) Заявлено 10,03,у 6 (21) 23340с присоединением заявки М 07 М. Кл.Н 01 Н 35/34 Гкудерстениьб каате СССР вб ДОьм и 306 РВйнмй к еткрисеас, С, В. Чехлов, Д. и В В Касаткин ман аявител РЕЛЕ ДАВЛЕ с игнализат ля обеспеч овиях вибр Изобретение относится к приборам дляпреобразования заданного давления вэлектрический сигнал и предназначено дляиспользования в устройствах и системах,подверженных значительным вибрационными ударным нагрузкамИзвестен электрический ордавления, предназначенный д ения работоспособности в услационных нагрузок 1Недостатком устройства является то,что используемые в нем мембраны с жесткими центрами обладают значительнойинерционностью и при воздействии ударных нагрузок, приложенных перпендикулярно к их плоскостям крепления, вызы-,вают ложное срабатывание электрическихконтактов,Известно паже реле давления, содержащее корпус с входным каналом, мембракы, на жестких центрах которых размещены изолированные контакты, обьедийенные в контактную систему последовательно соединенных контактных пар, причем .мембраны имеют неперекрывающиеся резонанса е участки собственных частот 2Недостатками этого устройства являются наличиежесткого центра у мембран, а также то, что при ударных нагрузках происходит смещение всех мембран в одном направлении, что может привести к ложному срабатыванию реле независимо от соотношения собственных резонансных частот мембран.Целью изобретения является повышение вибро- и удароустойчивости реле.Это достигается тем, :то реле содержит две зеркально расположенные мембраны, образующие камеру и выполненные в виде двойных гибких пластин, внутренние из которых выполнены из пластичного материала, например резины, а наружные шляются подвижными контактами контактной системы и выполнены из проводящего материала.На фиг 1 изображено устройство, общий вид; на фиг. 2 - сечение А-А нафиг. 1.уР 7-2660 4-4 ЦНИИЦИ Заказ 667 Тираж 844 Подписи 3Реле давления имеет корпус 1 свходным каналом 2, неподвижные контакты 3 и мембраны, выполненные из подвижных контактов 4 и эластичных пластин 5.Устройство работает следующим образом,Рабочее давление подается в канал 2,Под действием давления эластичные пластины 5 деформируют подвижные контакты 4. При достижении давлением заданныхпределов подвижные контакты 4 замыкаются с неподвижными контактами 3 ивключают цепь управления,. Зеркальное расположение контактных5пар и их последовательное соединение приударных нагрузках может привести к замыканию контактов только у одной парыпри одновременном увеличении зазорамежду контактами у другой пары, в ре Озультате чего цепь управления не будет "замкнута,Отсутствие жестких центров у мембран снижает их массу, что также повышает виброустойчивость. Кроме того, выполнение мембран в виде двух прилегаюцих гибких пластин позволяет получитьмеханическую систему с большим затуханием колебаний благодаря несовпадениюрезонансных частот пластин и большомуя схеме упрадяеюаю 3 Г4коэффициенту трения между ними за счетиспользования внутренних пластин изэластичного материала. формула изобретения Реле давления, содержащее корпус свходным каналом, камеру, неподвижныеконтакты, мембраны и контактную систему, состоящую из последовательносоединенных контактных пар, причем мембраны имеют неперекрывающиеся резонансные участки собственных частот,о т л и ч а ю щ е е с я тем, что, с целью повышения вибро- и удароустойчивости, мембраны образуют противоположныестенки камеры и выполнены в виде двойных гибких пластин, причем внутренниеиз эластичного материала, например резины, а наружные, служащие подвижнымиконтактами контактной системы, - из проводящего материала.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 399020, кл, Н 01 Н 35/34, 1971.2, Авторское свидетельство СССР
СмотретьЗаявка
2334033, 10.03.1976
ПРЕДПРИЯТИЕ ПЯ А-1342
ЛОБАС АНДРЕЙ ИВАНОВИЧ, ЧЕХЛОВ СЕМЕН ВАСИЛЬЕВИЧ, ГОТМАН ДАНИИЛ ИВАНОВИЧ, КАСАТКИН ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H01H 35/34
Опубликовано: 05.04.1980
Код ссылки
