Регулятор температуры

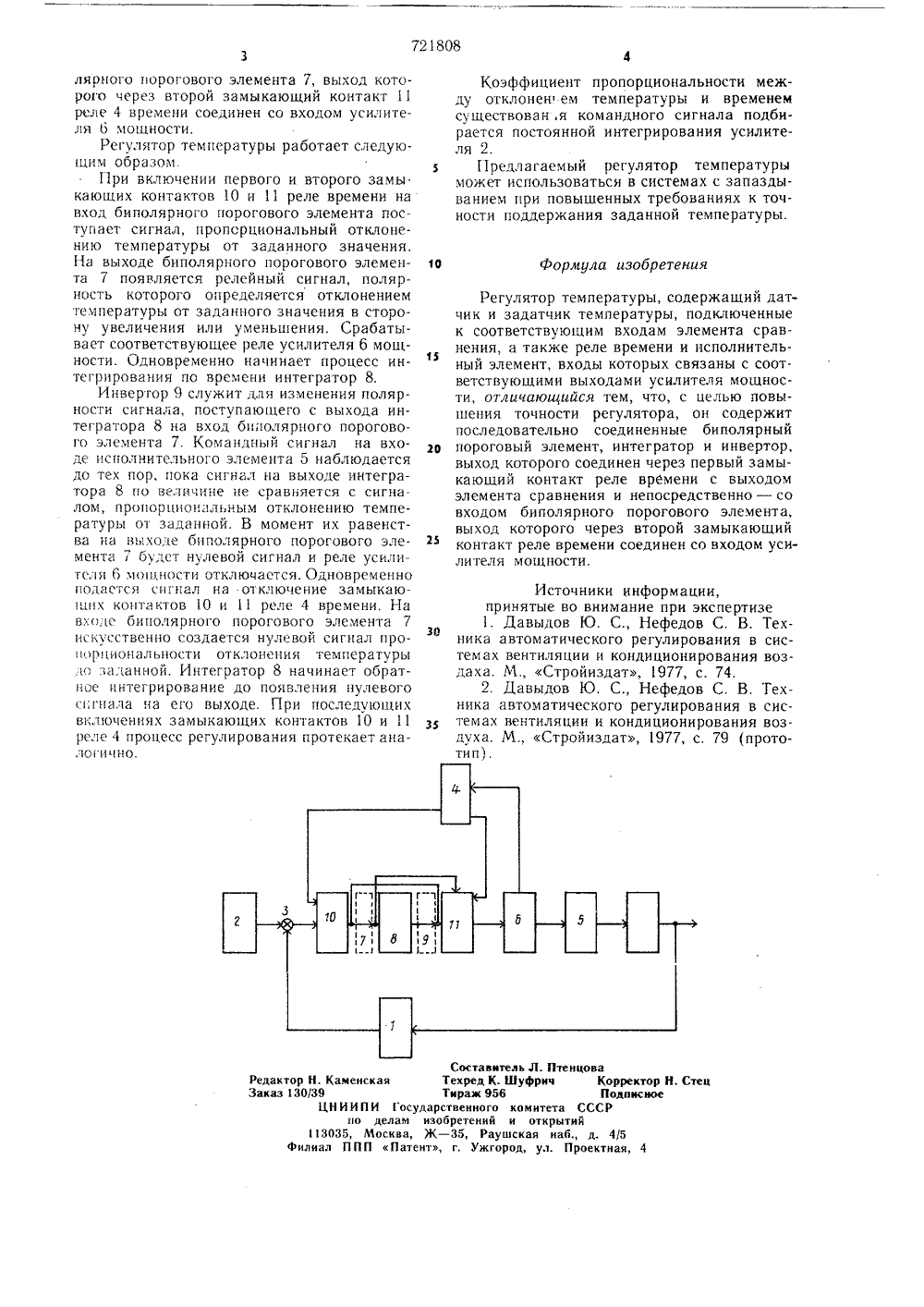

О П И С А Н И Е ( )721808ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М, Кл б 05 0 23/19 Государственный квинтет СССР ао делам нзооретеннй н открытий(54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ Изобретение относится к автоматике и может быть использовано для регулирования температуры обратной воды в протяженных тепловых сетях.Известно устройство для регулирования температуры, содержащее импульсный прерыватель, циклическое реле времени, позиционный регулятор, подключенный к исполнительному механизму 111. В таких устройствах для регулирования температуры задается время задержки регулирования, определяемое инерционностью системы и временем действия управляющей команды.Недостатком такого устройства является его низкая точность, обусловленная неизменностью времени действия управляющего сигнала на . исполнительный механизм при изменении температуры объекта в течение времени действия управляющего сигнала.Наиболее близким по технической сущности является регулятор температуры, содержащий датчик и задатчик температуры, подключенные к соответствующим входам элемента сравнения, а также реле времени и исполнительный элемент, входы которых связаны с соответствующими выходами усилителя мощности 12. 2Целью изобретения является повышение точности регулятора температуры.Указанная цель достигается тем, чтопредлагаемый регулятор температуры содержит последовательно соединенные биполярный пороговый элемент, интегратор и инвертор, выход которого соединен через первый замыкающий контакт реле времени с выходом элемента сравнения и непосредственно - со входом биполярного порогового элемента, выход которого через второй замыкаю щий контакт реле времени соединен со входом усилителя мощности.На чертеже показана структурная схема регулятора температуры.Регулятор температуры содержит датчик1 и задатчик 2 температуры, подключенные 15к соответствующим входам элемента 3 сравнения, а также реле 4 времени и исполнительный элемент 5, входы которых связаны с соответствующими выходами усилителя 6 мощности, последовательно соединенные биполярный пороговый элемент 7, интегратор 8 и инвертор 9, выход которого соединен через первый замыкающий контакт 0 реле 4 времени с выходом элемента 3 сравнения и непосредственно - со входом бипо721808 формула изобретения Составитель Л. Птенцова Редактор Н, Каменская Техред К. Шуфрич Корректор Н. Стец Заказ 130/39 Тираж 956 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытии 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4лярного порогового элемента 7, выход которого через второй замыкающий контакт 11 реле 4 времени соединен со входом усилителя 6 мощности.Регулятор температуры работает следующим образом.При включении первого и второго замыкающих контактов 10 и 11 реле времени на вход биполярного порогового элемента поступает сигнал, пропорциональный отклонению температуры от заданного значения. На выходе биполярного порогового элемента 7 появляется релейный сигнал, полярность которого определяется отклонением температуры от заданного значения в сторону увеличения или уменьшения, Срабатывает соответствующее реле усилителя 6 моц 1- ности. Одновременно начинает процесс интегрирования по времени интегратор 8.Инвертор 9 служит для изменения полярности сигнала, поступающего с выхода интегратора 8 на вход б 11 полярного порогового элемента 7. Командный сигнал на входе исполнительного элемента 5 наблюдается до тех пор, пока сигнал на выходе интегратора 8 по величине не сравняется с сигналом, пропорциональным отклонению температуры от заданной. В момент их равенства на выходе биполярного порогового элемента 7 будет нулевой сигнал и реле усилителя 6 мощности отключается. Одновременно подастся сигнал на отключение замыкающих контактов 10 и 11 реле 4 времени, На входе биполярного порогового элемента 7 искусственно создается нулевой сигнал пропорциональности отклонения температуры до заданной. Интегратор 8 начинает обратное интегрирование до появления нулевого сигнала на его выходе. При последующих включениях замыкающих контактов 10 и 11 реле 4 процесс регулирования протекает аналогично. Коэффициент пропорциональности между отклонен ем температуры и временем существован я командного сигнала подбирается постоянной интегрирования усилителя 2,Предлагаемый регулятор температуры может использоваться в системах с запаздыванием при повышенных требованиях к точности поддержания заданной температуры. Регулятор температуры, содержащий датчик и задатчик температуры, подключенные к соответствующим входам элемента сравнения, а также реле времени и исполнительный элемент, входы которых связаны с соответствующими выходами усилителя мощности, отличающийся тем, что, с целью повышения точности регулятора, он содержит последовательно соединенные биполярный 20 пороговый элемент, интегратор и инвертор,выход которого соединен через первый замыкающий контакт реле времени с выходом элемента сравнения и непосредственно - со входом биполярного порогового элемента, выход которого через второй замыкающий контакт реле времени соединен со входом усилителя мощности. Источники информации,принятые во внимание при экспертизе 1. Давыдов Ю, С., Нефедов С. В. ТехЗ 0ника автоматического регулирования в системах вентиляции и кондиционирования воздаха. М., Стройиздат, 1977, с. 74.2. Давыдов Ю. С., Нефедов С. В, Техника автоматического регулирования в системах вентиляции и кондиционирования воздуха. М., Стройиздат, 1977, с. 79 (прототип 1.
