Способ теплотехнических испытаний паяльников

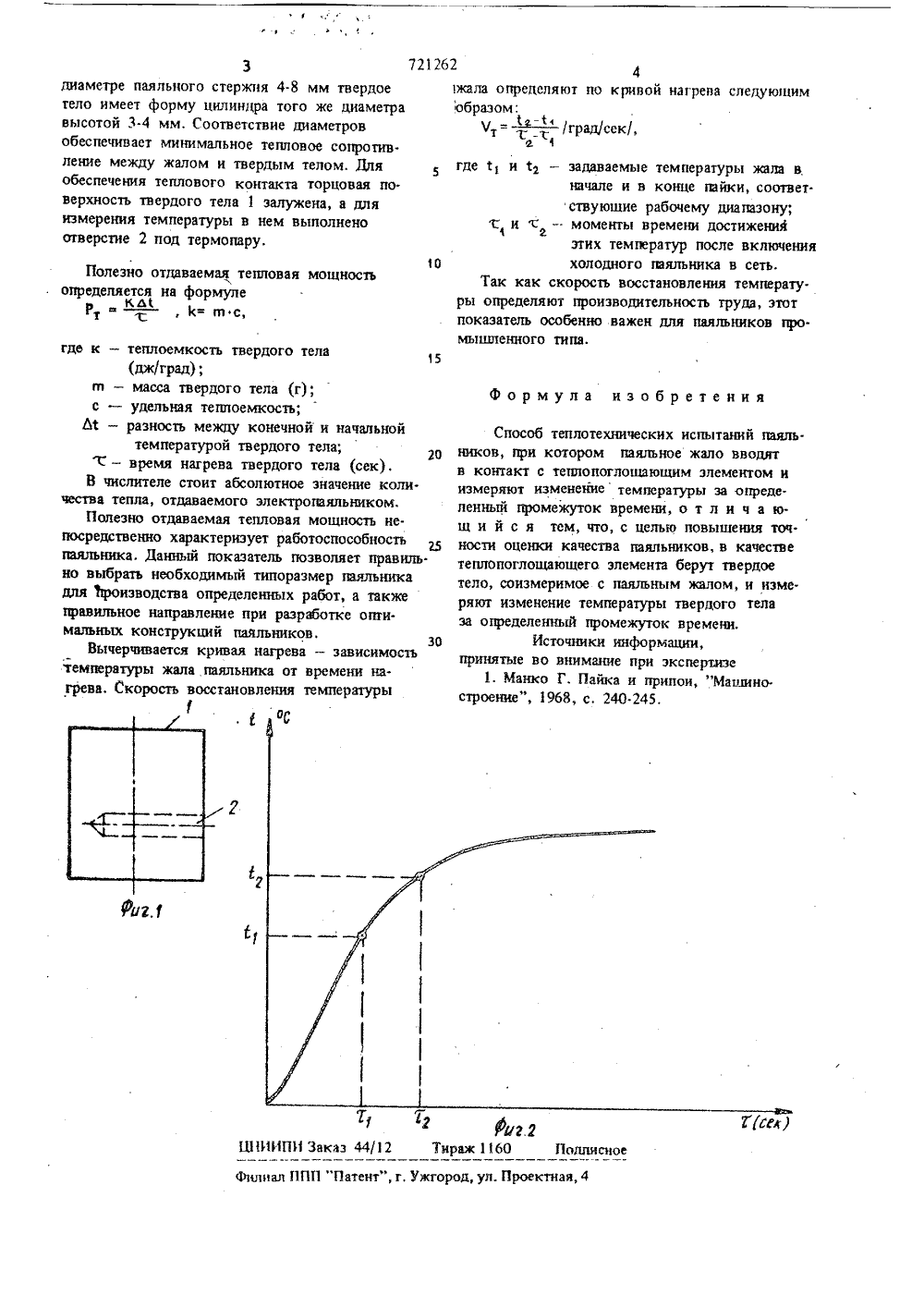

(54) СПОСОБ ТЕПЛОТЕХНИЧЕСКИХ ИСПЫТАНИЙ ПАЯЛЬНИКОВИзобретение относится к области пайки, в частности к стендовым испытаниям электронагревательных приборов, преимущественно электропаяльников.Известен способ испытания электропаяльников, при котором паяльное жало вводят в кон.5 такт с теплопоглощающим элементом, расплавленым припоем и измеряют изменение температуры жала паяльника за определенный промежуток времени 11. Недостатком и" вестного способа являетсяневысокая точность;оценки качества паяльников,Отсутствует возможность оценки качествашяльннка при последовательном выполнениинескольких паек друг за друтом, особеннопри конвейерной работе,Целью изобретения является повышениеточности оценки качества паяльников.Цель достигается тем, что в качестве теплопоглощающего элемента берут твердое тело,соизмеримое с паяльным жалом, и измеряютизменение температуры твердого тела за определенный промежуток времени,На фиг. 1 изображено твердое тело, соизмеримое с паяльной деталью; на фиг. 2 - гра.фик разогрева электропаяльника, по ко 1 орому определяют скорость восстановления рабочей температуры жала паяльника.Предлагаемый способ теплотехнических испытаний электрощяльников осуществляют еле. дующим образом,Паяльник включают в сеть н разогревают до установившейся температуры на жале паяльного стержня. По мере разогрева периодн.чески фиксируют температуру. Затем жало паяльника приводят в состояние теплового контакта с твердым телом в виде куска металла определенной массы и размеров, находящимся при комнатной температуре. Время контакта соизмеримо с временем пайки н составляет 5-10 сек. Измеряют начальную и конечную температуру твердого тела, Металл твердого тела (например, медь) должен иметь хорошую теплопроводность и температуру плавления вы. ше, чем максимально возможная температура жала. Размеры твердого тела соответствуют размерам паяльного стержня. Например, при721262 4жала определяют по кривой нагрева следующимобразом:Чт=" ,Ир йсе ,а 1 1 О где к - теплоемкость твердого тела 15(дж/град);в - масса твердого тела (г);с - удельная теплоемкость;И - разность между конечной и начальнойтемпературой твердого тела;Ч - время нагрева твердого тела (сек).В числителе стоит абсолютное значение количества тепла, отдаваемого электропаяльником.Полезно отдаваемая тепловая мощность непосредственно характеризует работоспособность паяльника. Данный показатель позволяет правильно выбрать необходимый типоразмер паяльника для производства определенных работ, а также правильное направление при разработке оптимальных конструкций паяльников.30Вычерчивается кривая нагрева - зависимость температуры жала паяльника от времени нагрева. Скорость восстановления температуры Г(сТг 6. Тираж 116 О Поппи снЦ 11 ИИП 11 Заказ 44 ктная, 4 пиал ППП "Патент", г, Ужгород, ул. 3диаметре паяльного стержня 4-8 мм твердоетело имеет форму цилиндра того же диаметравысотой 3.4 мм. Соответствие диаметровобеспечивает минимальное тепловое сопротив.ление между жалом и твердым телом. Дляобеспечения теплового контакта торцовая по.верхность твердого тела 1 эалужена, а дляизмерения температуры в нем выполненоотверстие 2 под термопару. Полезно отдаваемая тепловая мощностьопределяется на формулекд(Р ,г., 1 с= е с,где т, и тз - задаваемые температуры жала в,начале и в конце пайки, соответ.ствующие рабочему диапазону;с и с - моменты времени достиженийаэтих температур после включенияхолодного паяльника в сеть.Так как скорость восстановления температу.ры определяют производительность труда, этотпоказатель особенно важен для паяльников промышленного типа,Формула изобретения Способ теплотехнических испытаний паяльников, при котором паяльное жало вводят в контакт с теплопоглощающим элементом и измеряют изменение температуры эа определенный промежуток времени, о т л и ч а ющ и й с я тем, что, с целью повышения точности оценки качества паяльников, в качестве теплопоглощающего элемента берут твердое тело, соизмеримое с паяльным жалом, и изме. ряют изменение температуры твердого тела эа определенюй промежуток времени.Источники информации,принятые во внимание при экспертизе1. Манко Г. Пайка и припои, "Машино. строение", 1968, с. 240.245.
