Генератор прямоугольных импульсов

Номер патента: 718901

Автор: Швец

ZIP архив

Текст

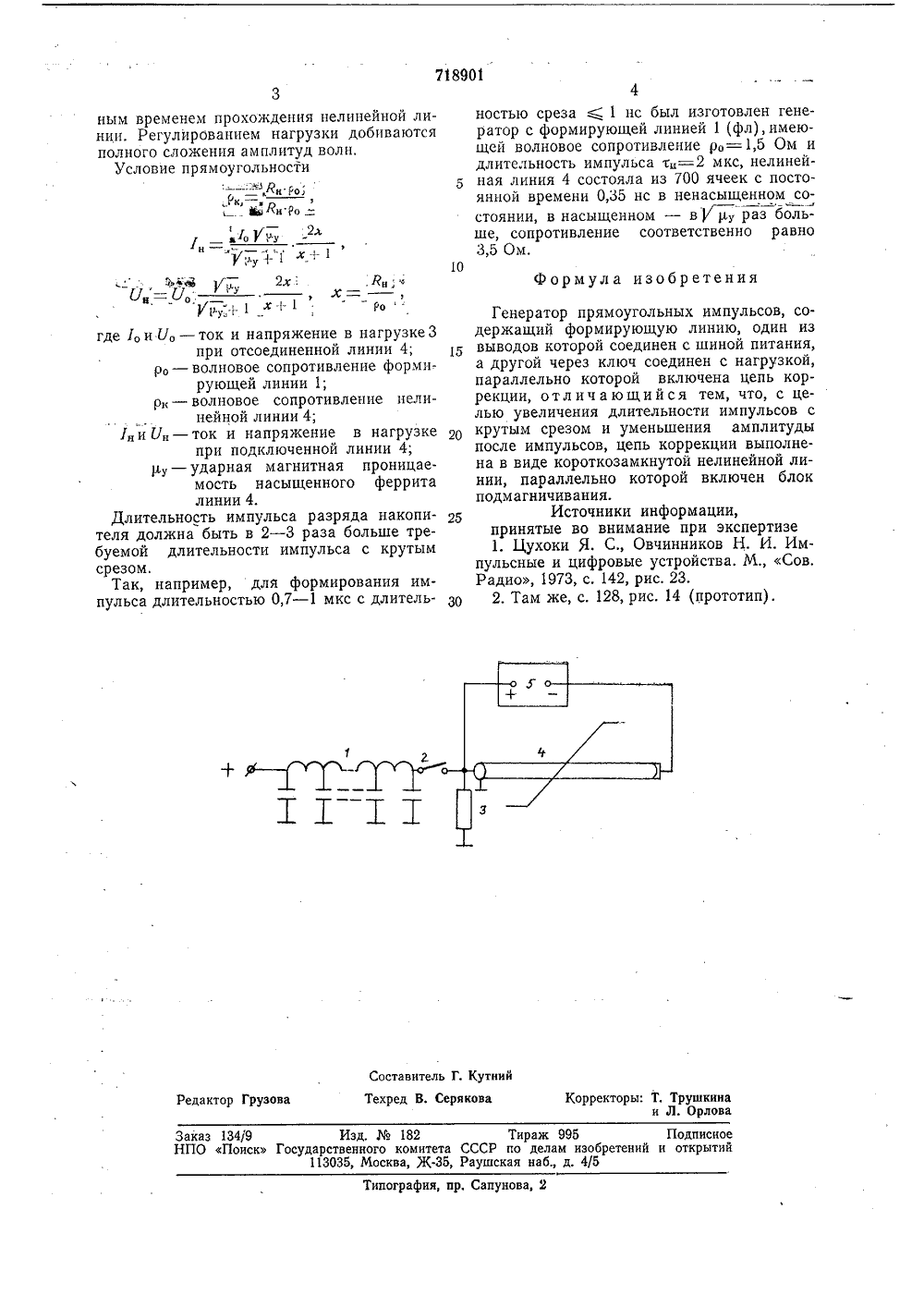

Союз Советских Социалистических Республик(45) Дата опубликования описания 28.02.80по делам изобретений и открытий2) Автор изобретен В, А, Швец бъединенный институт ядерных исследований(71) Заявител МОУГОЛЬНЫХ ИМЙУЛЬС ЕРАТОР(54 линии, параллельподмагничивания. а генератора изоующую линию (натью формируемого юч 2, например тиинейную линию 4 а), блок 5 подмагледующим обр ител умен Устройство относится к импульсной технике и может быть использовано для формирования импульсов длительностью 1 мкс и более с наносекундным срезом.Известен генератор прямоугольных импульсов с наносекундным срезом, содержащий накопитель (формирующую линию) и ключ с цепью коррекции 111.Недостатком этого генератора является незначительная длительность импульса с крутым срезом.Известен также генератор прямоугольных импульсов, содержащий формирующую линию, один из выходов которой соединен с шиной питания, а другой через ключ - с нагрузкой, параллельно которой включена цепь коррекции 21.К недостаткам такого генератора относятся малая длительность импульсов с крутым срезом и значительная амплитуда после импульсов,Цель изобретения - увеличение дл ьности импульсов с крутым срезом и ьшение амплитуды после импульсов.Для этого в генераторе прямоугольных импульсов, содержащем формирующую линию, один из выводов которой соединен с шиной питания, а другой через ключ - с нагрузкой, параллельно которой включена цепь коррекции, выполненная в виде корот 2козамкнутой нелинейнойно которой включен блоПринципиальная схебражена на чертеже,5 Она содержит формиркопитель) 1 с длительноимпульса более 1 мкс, кратрон, нагрузку 3, не(выполненную из ферри10 ничивания.Устройство работаетзом,При подаче на ключ 2 импульса запуска он открывается и ток разряда накопителя делится в параллельном разветвлении между нагрузкой 3 и нелинейной линией 4.На нагрузке появляется фронт формируемого импульса. Фронт падающей волны в нелинейной линии до короткого замыкания не обостряется, так как распространение волны происходит в феррите, насыщенном по полю волны током подмагничивания той же полярности (в данном случае, положительной). При отражении от короткого за-. мыкания полярность импульса тока меняется и фронт волны начинает обостряться, его длительность определяется длиной нелинейной линии 4. Сложение волн в нагрузке дает резкий спад импульса напряжения, длительность вершины которого определяется двойРедактор Груз Заказ 134/9 Изд.182 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова,ным временем прохождения нелинейной линии. Регулированием нагрузки добиваются полного сложения амплитуд волн.Условие прямоугольности- - - Лн о Мян о 1 н -фУ +1 х - ,Ъай в 2 х,Рн" где 1 о и Уо - ток и напряжение в нагрузке 3при отсоединенной линии 4;ро - волновое сопротивление формирующей линии 1;р - волновое сопротивление нелинейной линии 4;1 и Уи - ток и напряжение в нагрузкепри подключенной линии 4;ру - ударная магнитная проницаемость насыщенного феррита линии 4.Длительность импульса разряда накопителя должна быть в 2 - 3 раза больше требуемой длительности импульса с крутым срезом.Так, например, для формирования импульса длительностью 0,7 - 1 мкс с длитель 4постыл среза ( 1 нс был изготовлен генератор с формирующей линией 1 (фл), имеющей волновое сопротивление р,=1,5 Ом и длительность импульса тн=2 мкс, нелинейная линия 4 состояла из 700 ячеек с постоянной времени 0,35 нс в ненасыщенном со/".стоянии, в насыщенном - в )/ р раз больше, сопротивление соответственно равно 3,5 Ом.10Формула изобретения Генератор прямоугольных импульсов, содержащий формирующую линию, один извыводов которой соединен с шиной питания,а другой через ключ соединен с нагрузкой,параллельно которой включена цепь коррекции, отличающийся тем, что, с целью увеличения длительности импульсов скрутым срезом и уменьшения амплитудыпосле импульсов, цепь коррекции выполнена в виде короткозамкнутой нелинейной линии, параллельно которой включен блокподмагничивания,25 Источники информации,принятые во внимание при экспертизе1, Цухоки Я. С Овчинников Н. И. Импульсные и цифровые устройства. М., Сов.Радио, 1973, с. 142, рис. 23.30 2. Там же, с. 128, рис. 14 (прототип),

Смотреть

Заявка

2443492, 17.01.1977

ОБЪЕДИНЕННЫЙ ИНСТИТУТ ЯДЕРНЫХ ИССЛЕДОВАНИЙ

ШВЕЦ ВЛАДИМИР АНДРЕЕВИЧ

МПК / Метки

МПК: H03K 5/02

Метки: генератор, импульсов, прямоугольных

Опубликовано: 29.02.1980
