Устройство для получения сетчатых трансплантатов из дерматомных лоскутов

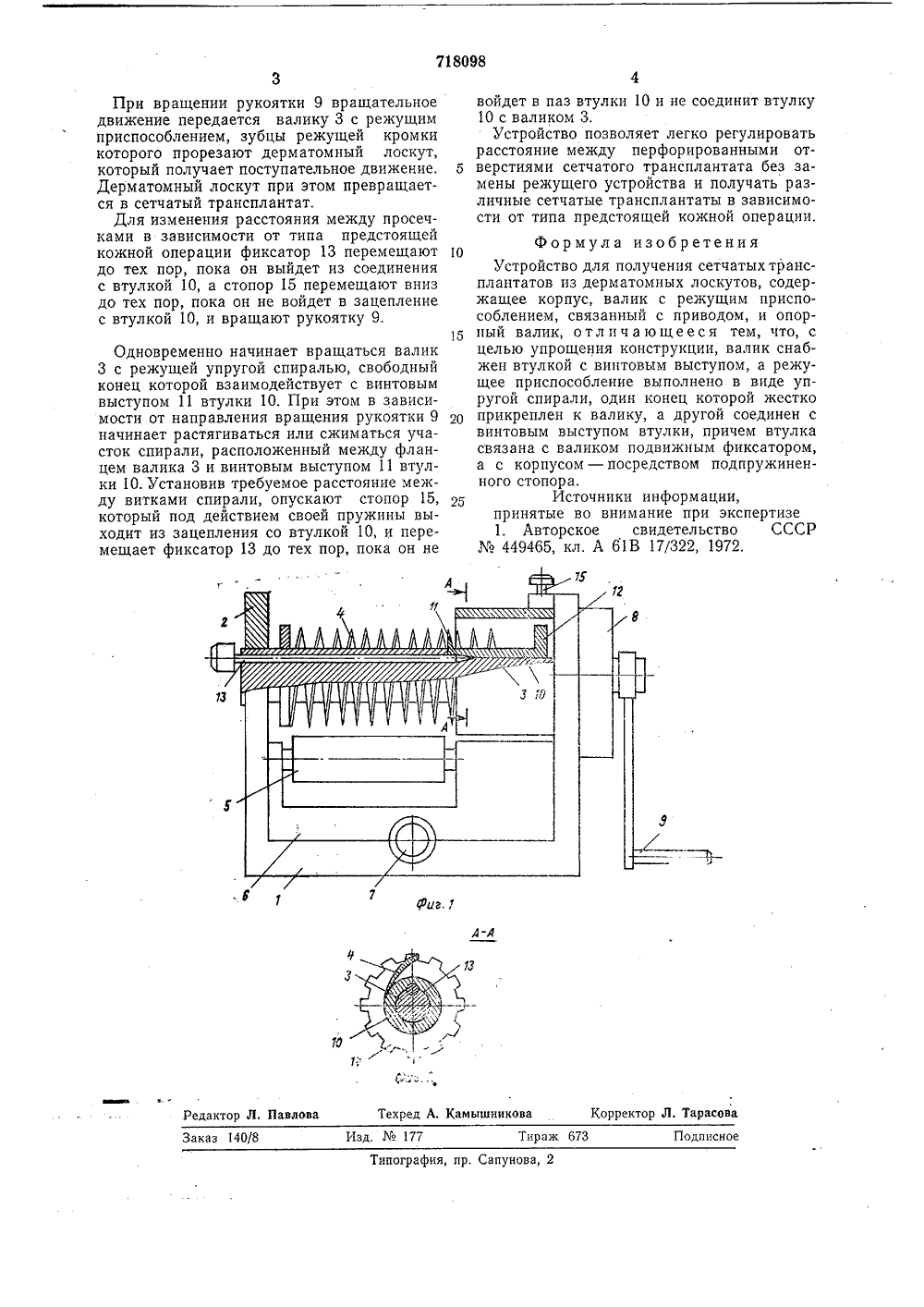

п 1171 ВО 98 Сока Советских Социалистических РеспубликРы 1 е 61) Дополнительное к авт. свид-ву22) Заявлено 21.04.78 (21) 2606706/28-13 М. ла 1 В 17/3 присоединением заявки3) Приорите сударственный комите 43) Опубликовано 28.02.80, Бюллетень45) Дата опубликования описания 28.02.8 УДК 615.47по делам изобретен и открытий(54) УСТРОЙСТВО ДЛ ТРАНСПЛАНТАТОВ ИЗ Изобретение относится к области медицины, в частности к хирургическим режущим инструментам для пересадки кожи.Известно устройство для получения сетчатых трансплантатов, содержащее корпус, валик с режущим приспособлением, связанный с приводом, и опорный валик 11.Однако данное устройство не позволяет получать сетчатые трансплантаты с различной просечкой без замены ножей.Целью предлагаемого изобретения является упрощение конструкции. Поставленная цель достигается тем, что в устройстве валик снабжен втулкой с винтовым выступом, а режущее приспособление выполнено в виде упругой спирали, один конец которой жестко прикреплен к валику, а другой соединен с винтовым выступом втулки, причем втулка связана с валиком подвижным фиксатором, а с корпусом - посредством подпружиненного стопора.На фиг. 1 изображено описываемое устройство для получения сетчатых трансплантатов, общий вид; на фиг. 2 - разрез А - А на фиг, 1.Устройство содержит корпус 1 со стойками 2, в которых закреплен валик 3 с режущим приспособлением 4, опорный валик 5, расположенный на подвижном столе 6 параллельно валику 3, Между столом 6 и корОЛУЧ ЕНИЯ СЕТЧАТЫХРМАТОМНЪХ ЛОСКУТОВ пусом 1 расположен эксцентрик 7, служащий для перемещения стола 6 с валиком 5относительно корпуса 1. Валик 3 через редуктор 8 соединен с приводом, например,5 рукояткой 9.Валик 3 снабжен втулкой 10 с винтовымвыступом 11 и фланцем 12. В валике 3 предусмотрен подвижный фиксатор 13, соединяющий в рабочем положении втулку 10 сваликом 3,Режущее приспособление 4 выполнено ввиде упругой спирали с острой режущейкромкой, снабженной зубцами 14. Один конец спирали жестко прикреплен к фланцувалика 3, а другой конец соединен с винтовым выступом 11 втулки 10,В корпусе 1 расположен подпружиненныйстопор 15, при перемещении которого втулка 10 соединяется с корпусом 1,В рабочем положении втулка 10 с помощью фиксатора 13 соединена с валиком 3,а стопор 15 под действием своей пружинывыведен из зацепления со втулкой 10.Для получения сетчатых трансплантатовдерматомный лоскут на полужесткой прокладке в виде листа из пластика подают взазор между валиком 3 с режущим приспособлепием 4 и опорным валиком 5. Величина зазора устанавливается эксцентриком 7в соответствии с толщиной используемогопластика,718098 Корректор Л. Тарасо мышников едактор Л, Павлов зд.17 аказ 140/8 аж 67 одпнсн пр, Сапунова, 2 нпогр При вращении рукоятки 9 вращательное движение передается валику 3 с режущим приспособлением, зубцы режущей кромки которого прорезают дерматомный лоскут, который получает поступательное движение. Дерматомный лоскут при этом превращается в сетчатый трансплантат.Для изменения расстояния между просечками в зависимости от типа предстоящей кожной операции фиксатор 13 перемещают до тех пор, пока он выйдет из соединения с втулкой 10, а стопор 15 перемещают вниз до тех пор, пока он не войдет в зацепление с втулкой 10, и вращают рукоятку 9. Одновременно начинает вращаться валик 3 с режущей упругой спиралью, свободный конец которой взаимодействует с винтовым выступом 11 втулки 10, При этом в зависимости от направления вращения рукоятки 9 начинает растягиваться или сжиматься участок спирали, расположенный между фланцем валика 3 и винтовым выступом 11 втулки 10. Установив требуемое расстояние между витками спирали, опускают стопор 15, который под действием своей пружины выходит из зацепления со втулкой 10, и перемещает фиксатор 13 до тех пор, пока он не войдет в паз втулки 10 и не соединит втулку10 с валиком 3.Устройство позволяет легко регулироватьрасстояние между перфорированными от 5 верстиями сетчатого трансплантата без замены режущего устройства и получать различные сетчатые трансплантаты в зависимости от типа предстоящей кожной операции.Формула изобретенияУстройство для получения сетчатых трансплантатов из дерматомных лоскутов, содержащее корпус, валик с режущим приспособлением, связанный с приводом, и опорный валик, отличающееся тем, что, сцелью упрощения конструкции, валик снабжен втулкой с винтовым выступом, а режущее приспособление выполнено в виде упругой спирали, один конец которой жесткоприкреплен к валику, а другой соединен свинтовым выступом втулки, причем втулкасвязана с валиком подвижным фиксатором,а с корпусом - посредством подпружиненного стопора,25 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР449465, кл. А 61 В 17/322, 1972,
