Способ обжига карбонат-содержащих материалов

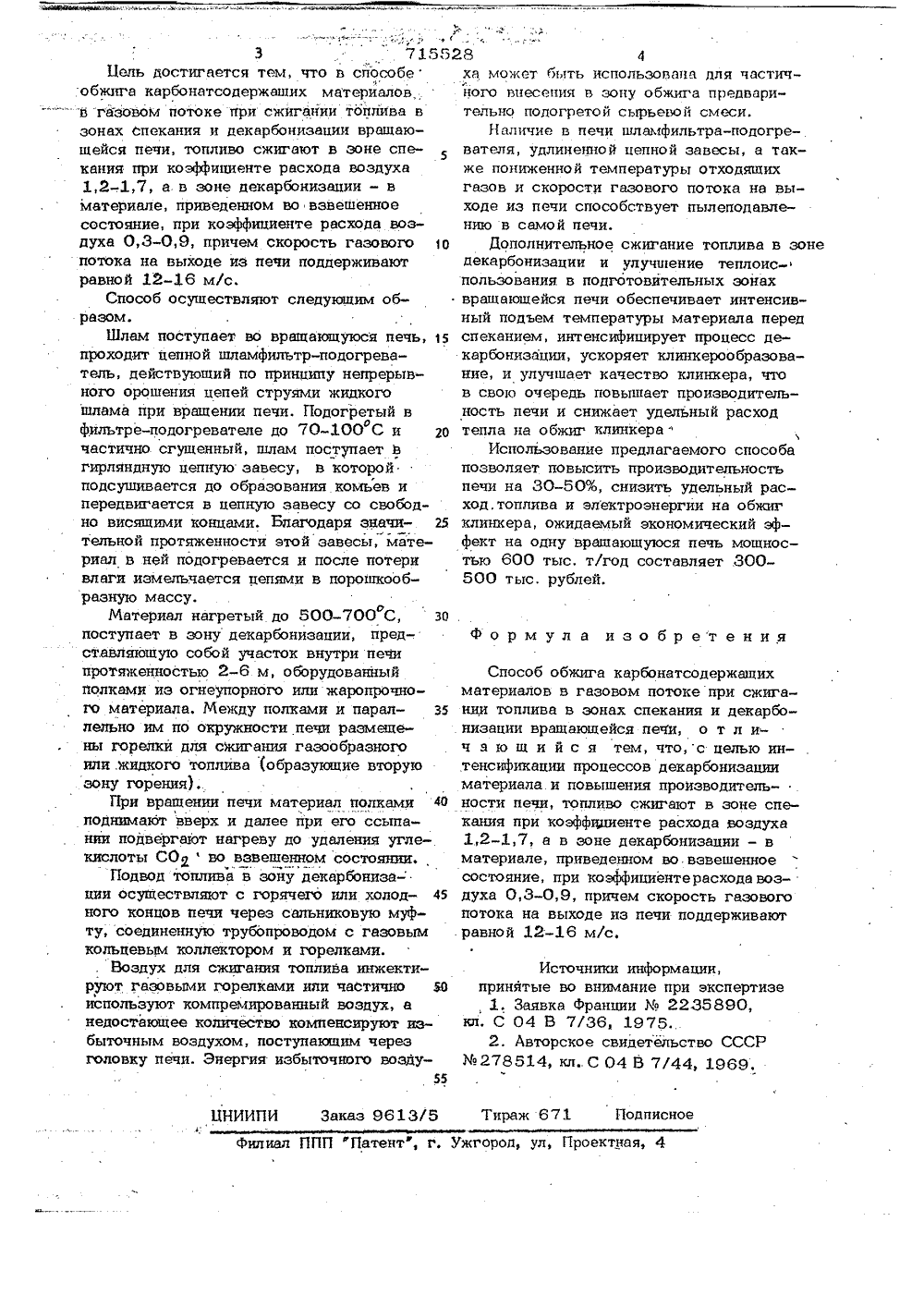

(088.8) Дата опубликования описания 18,02.80(54) СПОСОБ ОБЖИГА КАРБОНАТСОДЕРЖАШИХ МАТЕРИАЛОВ Изобретение относится к технологиипроизводства портландцемента, магнезита, глинозема и других материалов, дляобжига которых применяются врвшаюшиееся печи,Известен способ обжига карбонатсо 5держащих материалов, например сырьевойсмеси, для получения цементного клинкера, в котором процесс минералообразования интенснфицируется путем дополнитель 10ного подвода тепла на стадии декарбонизапии 1Однако такая технология примениматолько для сухого способа производствапортландцементного клинкера и реализует 15ся в специальном аппарате-декарбонизаторе, установленном вне вращающейся печи,Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является способ обжига портландцементного клинкера во вращающейся печи путем сжигания топлива в зонахспекания и декарбоннзацин вращающейся печи, причем газовое топливо, необходи.мое для обжига материала, полностьюсжигают в псевдоожиженном (кипящем)слое в зонах, где отсутствует жидкая фаза, в количестве, достаточном для повышения температуры материала в этих зонах на 150-300 С без повышения температуры газовой среды над слоем материала, Газовоздушную смесь подают в печьчерез форсуночно-шелевые устройства илиперфорированную стенку футеровки подслой материала со скоростью приводящейобжигаемый ьятеривл в псевдоожиженноесостояние (в состояние кипящего слоя 52,Недостатком этого способа являетсясложность изготовления устройства дляподачи газовоздушной смеси под слой материала, находящегося внутри врашаюп 1 егося барабана, что препятствует интенсифицировать процесс декарбонизацнн и повысить производительность печи.Бель изобретения - интенсификацияпроцессов декарбоннзацни материала н пов,тшсши производн 1 ельностн печи,3 7155Цель достигается тем, что в способе обжига карбонвтсодержвших материалов, в газовом потоке при сжигании топлива в зонах спекания и декарбонизации врашаюшейся печи, топливо сжигают в зоне спекания при коэффициенте расхода воздуха 1,2-.1,7, а в зоне декарбонизации - в материале, приведенном во взвешенное состояние, при коэффициенте расхода воздуха 0,3-0,9, причем скорость газового 1 о потока на выходе из печи поддерживают равной 12-16 м/с.Способ осуществляют следующим образом.Шлам поступает во вращающуюся печь, 15 проходит цепной шламфильтр-подогреватель, действующий по принципу непрерывного орошения цепей струями жидкого шлама при вращении печи. Подогретый в фильтре-подогревателе до 70-100 С и 20 частично сгущенный, шлвм поступает в гирляндную цепную завесу, в которой подсушивается до образования комьев и передвигается в цепную завесу со свободно висящими концами. Благодаря значи тельной протяженности этой завесы, материал в ней подогревается и после потери влаги измельчается цепями в порошкообразную массу.Материал нагретый до 500-700 С, зО поступает в зону декарбонизации, представляющую собой участок внутри печи протяженностью 2-6 м, ооорудованный полками из огнеупорного или жаропрочного материала, Между полками и парал- З 5 лельно им по окружности печи размещены горелки для сжигания газообразного или .жидкого топлива (образующие вторуюзону горения) .При вращении печи материал полками 40 поднимают вверх и далее йри его ссыпании подвергают нагреву до удаления углекислоты С 05во взвешенном состоянии.Подвод топлива в зойу декарбониза- ции осуществляют с горячего или холод ного концов печи через свльниковую муфту, соединенную трубопроводом с газовым кольцевым коллектором и горелками.Воздух для сжигания топлива инжектируют газовыми горелками или частично я используют компремированный воздух, а недостающее количество компенсируют избыточным воздухом, поступающим через головку печи. Энергия избыточного возду 55 28 4ха может быть использована для частичного внесения в зону обжига предварительно подогретой сырьевой смеси,Наличие в печи щламфильтра-подогревателя, удлиненной цепной завесы, а также пониженной температуры отходящихгазов и скорости газового потока на выходе из печи способствует пылеподавлению в самой печи.Дополнительное сжигание топлива в зонедекарбонизвции и улучшение теплоиспользования в подготовительных зонахвращающейся печи обеспечивает интенсивный подъем температуры материала передспеканием, интенсифицирует процесс декарбонизвции, ускоряет клинкерообразование, и улучшает качество клинкера, чтов свою очередь повышает производительность печи и снижает удельный расходтепла на обжиг клинкераИспользование предлагаемого способапозволяет повысить производительностьпечи на 30-507 о, снизить удельный расход, топлива и электроэнергии нв обжигклинкера, ожидаемый экономический эффект на одну вращающуюся печь мощностью 600 тыс. т/год составляет 300500 тыс. рублей,Формул а изобретенияСпособ обжига карбонатсодержащих материалов в газовом потоке при сжигании топлива в зонах спекания и декарбонизации вращающейся печи, о т л ич в ю щ и й с я тем, что,с целью интенсификации процессов декарбонизации материала и повышения производительности печи, топливо сжигают в зоне спекания при коэффициенте расхода воздуха 1,2-1,7, а в зоне декарбонизации - в материале, приведенном во взвешенное состояние, при коэффициенте расхода воздуха 0,3-0,9, причем скорость газового потока на выходе из печи поддерживают равной 12-16 м/с.Источники информации,принятые во внимание при экспертизе1. Заявка Франции2235890,кл. С 04 В 7/3619752. Авторское свидетельство СССР278514, кл С 04 В 7/44, 1969.
