Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

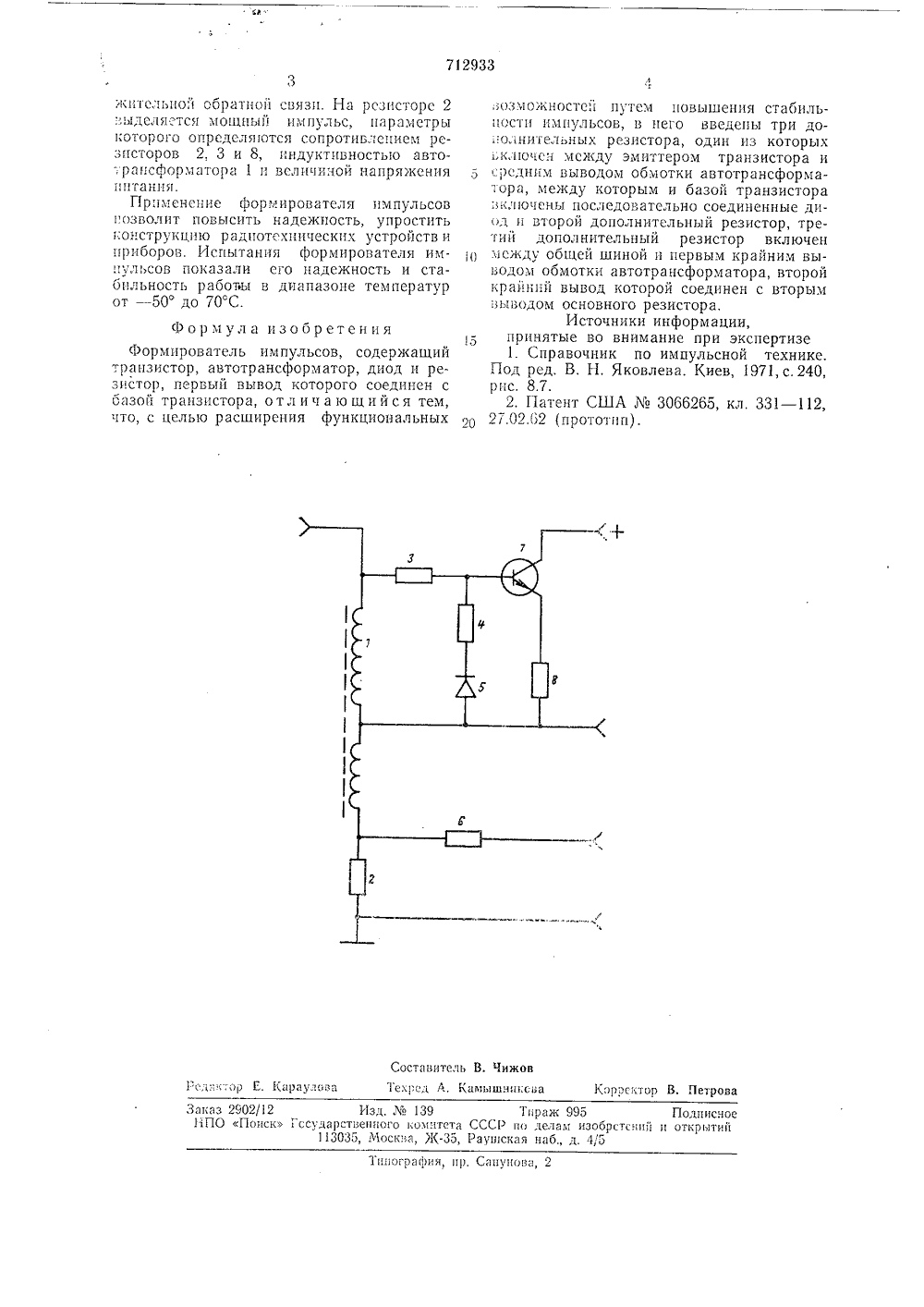

ОП ИСАНУП: ИЗОБРЕТЕН ЙЯ Союз Советских Социалистических Республик43) Опубликовано 3 елам изобретений и открытии 45) Дата опубликования описания 30,01.8 72) Авторы изобретен И. И, Елисеев и Ю. В. Гаврилов нское производственное объединение имени В. И. Лени1) Заявител УЛ ЬС 54) ФОРМИРОВАТЕЛЬ Формирователь импульсов предназначен для формирования электрических импульсов в радиотехнических устройствах и приборах различного назначения, в частности в импульсной технике.Известен формирователь импульсов, выполненный в виде заторможенного блокинггенератора на транзисторах и содержащий трансформаторы с несколькими изолированными обмотками и источники опорного напряжения 11.Недостатки известного формирователя - невысокая надежность и сложность.Наиболее близким техническим решением к данному изобретению является формирователь импульсов, содержащий транзистор, автотрансформатор, диод и резистор 21.Недостатки известного формирователя импульсов заключаются в низкой чувствительности к запускающим импульсам, большом времени восстановления, зависимости длительности импульса от базового сопротивления транзистора и, следовательно, окружающей температуры, малой амплитуде запускающих импульсов, что значительно ограничивает функциональные возможности формирования.Целью изобретения является расширение функциональных возможностей,Это достигается тем, что в формирователь импульсов, содержащий транзистор, автотрансформатор, диод и резистор, первый вывод которого соединен с базой тран зистора, введены три дополнительных резистора, один из которых включен между эмиттером транзистора и средним выводом обмотки автотрансформатора, между которым и базой транзистора включены после довательно соединенные диод и второй дополнительный резистор, третий дополнительный резистор включен между общей шиной и первым крайним выводом обмотки автотрансформатора, второй крайний вы вод которой соединен с вторым выводомосновного резистора.На чертеже представлена принципиальная электрическая схема предлагаемого формирователя импульсов.20 Формирователь импульсов содержит автотрансформатор 1, резистор 2 нагрузки, диодно-резисторную цепочку, состоящую из резисторов 3, 4 и диода 5, разделительный резистор 6, транзистор 7 и добавочный ре 2 э зисзор 8.Формирователь работает следующим образом.При подаче на вход импульса напряже.ппя транзистор 7 открывается и поддержи вается в открытом состоянии за счет полоЗаказ 2902/12 Изд,139 Тираж 995 Подписное ИПО Поиск Государственного комитета СССР гн делам изобретений и открятии 113035, Москва, )К, Раугиская наб., д. 4/5Типограс)ия, ир. Сапуновы, 2 ж 15 гсльной обратной связи. На рсзисторс 2 ,ыдслястся мощньш импульс, параметры которого определяются сопротивлением резисторов 2, 3 и 8, пндуктивностью авто.,рансформатора 1 и величиной напряжения 1 и тани 51.Применение формирователя импульсов позволит повысить надежность, упростить конструкци 1 о радиотехнических устройств и приборов. Испытания формироьателя импу льсов показали его надежность и стаопльность работы в диапазоне температур от - 50 до 70 С. Формул а изобретения15Формирователь импульсов, содержащий транзистор, автотрансформатор, диод и резистор, первый вывод которого соединен с базои транзистора, отличающийся тем, что, с целью расширения функциональных 5 озможностси путю повышения стабильности импульсов, в него введены три дополнительных резистора, один из которых ключе: между эмиттером транзистора и рсдним выводом обмотки автотрансформа,ора, между которым и базой транзистора включены последовательно соединенные диОд и второй дополнительный резистор, третий дополнительный резистор включен между общей шиной и первым крайним выводом обмотки автотрансформатора, второй крайши вывод которой соединен с вторым выводом основного резистора,Источники информации,принятые во внимание при экспертизе 1. Справочник по импульсной технике, Под рсд. В. Н. Яковлева. Киев, 1971,с,240, рпс. 8.7.2, Патент СШЛ3066265, кл. 331 в 1, 21.02.62 (прототип).
СмотретьЗаявка
2314843, 21.01.1976
МИНСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ИМ. В. И. ЛЕНИНА
ЕЛИСЕЕВ ИВАН ИЛЬИЧ, ГАВРИЛОВ ЮРИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H03K 3/30
Метки: импульсов, формирователь
Опубликовано: 30.01.1980
