Способ изготовления маркшейдерских и геодезических планшетов

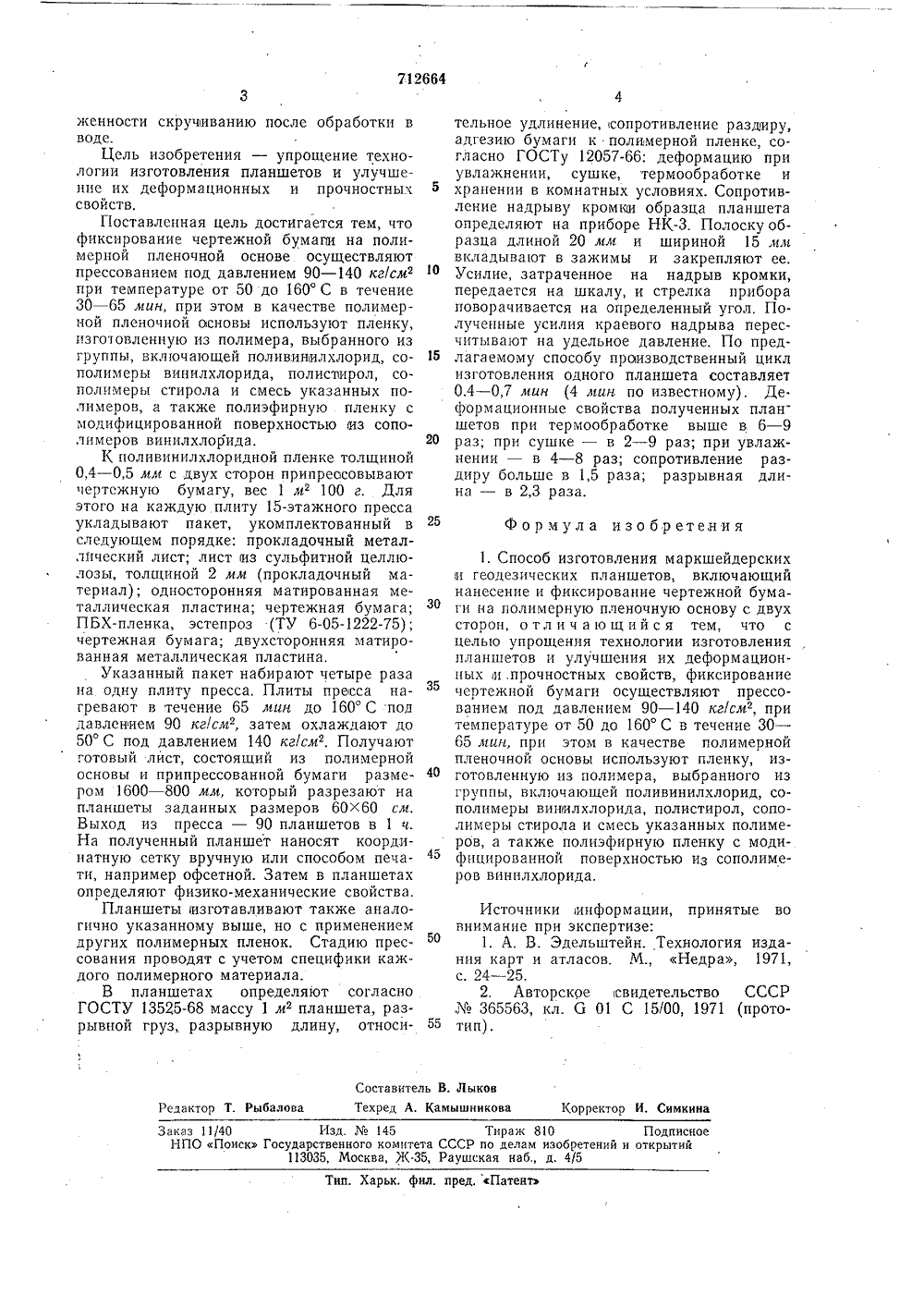

з-с Ою.н,я И.: "- :;1:аЛЛя иО о,72664 И Е Союз Соеетскик Социалистических Республик(45) Дата опубликования описания 30.01.8 СССР по делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ МАРКШЕЙДЕР И ГЕОДЕЗИЧЕСКИХ ПЛАНШЕТОВ бенно после обработки в водных растворах, что приводит к недопустимым линейным деформациям,Наиболее близок к изобретению способ изготовления маркшейдерских и геодезических планшетов на полиэфирной пленке, заключающийся в том, что на полиэфирную пленку, например полиэтилентерефталатную, наносят клей на основе полиэфирного олигомера, выдерживают его на воздухе, а затем приклеивают на пленку чертежную бумагу при 100 - 110 С и давлении 1500 - 2000 кг/ела. Способ позволяет изготавливать планшеты в промышленных условиях (на каландре) со скоростью порядка 15 планшетов в 1 ч. Однако этот способ технологически сложен, Нанесение клея и приклеивание листовой бумаги сначала производятся с одной стороны рулонной пленки, а затем с другой последовательно, что часто приводит к браку из-за несовмещения кромок легистов бумаги между собой, нарушения первого слоя бумаги и т. д. 2.Р Клей николя ого, та римене еформа примкоторие плние изций, а 1Изобретение относится к области марк-, шейдерского и геодезического приборостроения и предназначается для использования прои составлении топографических и маркшейдерских планов, а также при мензуаль ной и тахеометрической съемках.Известен способ изготовления малодеформирующихся маркшейдерских и геодезических планшетов путем приклеивания чертежной бумаги на алюминий или фанеру 1. Технологический процесс их изготовления низкопроизводительный (15 - 20 планшетов в смену на одного рабочего).Наиболее широко используются алюминиевые планшеты, которые отвечают 5 установленным требованиям по прочности и деформации. Однако такие планшеты тяжелы, что неудобно при использовании и хранении, и дорогостоящи. Фотомеханические процессы на алюминиевых планшетах 20 в случае щелочной или кислой среды применяемых растворов сопровождаются травлением алюминия, это нередко приводит к нарушению адгезии бумаги к алюминию и изменению нормального хода фотохимиче ских реакций.Планшеты на фанере отвечают установленным требованиям по прочности, но они имеют ограниченное применение из-за коробления их в процессе хранения и осо- ЭО няют в растворе формальый токсичен, горюч. Кроме аншеты имеют ограниченное -за значительных линейных также вследствие подвер712664 Формула изобретения Составитель В. ЛыковТехред А. Камышникова Корректор И. Симкина Редактор Т. Рыбалова Заказ 11/40 Изд. М 145 Тираж 810 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред. Патент женности скручиванию после обработки в воде.Цель изобретения - упрощение технологии изготовления планшетов и улучшение их деформационных и прочностных свойств.Поставленная цель достигается тем, что фиксирование чертежной бумапи на полимерной пленочной основе осуществляют прессованием под давлением 90 - 140 кгlсм при температуре от 50 до 160 С в течение 30 - 65 мин, при этом в качестве полимерной пленочной основы используют пленку, изготовленную из полимера, выбранного из группы, включающей поливинилхлорид, сополимеры винилхлорида, полист 1 ирол, сополимеры стирола и смесь указанных полимеров, а также полиэфирную пленку с модифицированной поверхностью яз сополимеров винилхлорида.К поливинилхлоридной пленке толщиной 0,4 - 0,5 млт с двух сторон припреосовывают чертежную бумагу, вес 1 м 100 г. Для этого на каждую плиту 15-этажного пресса укладывают пакет, укомплектованный в следующем порядке: прокладочный металлический лист; лист яз сульфитной целлюлозы, толщиной 2 мм (прокладочный материал); односторонняя матированная металлическая пластина; чертежная бумага; ПБХ-пленка, эстепроз (ТУ 6-05-1222-75); чертежная бумага; двухсторонняя матированная металлическая пластина.Указанный пакет набирают четыре раза на одну плиту пресса. Плиты пресса нагревают в течение 65 мин до 160 С под давлением 90 кг/см, затем охлаждают до 50 С под давлением 140 кг/см, Получают готовый лист, состоящий из полимерной основы и припрессованной бумаги размером 1600 - 800 мм, который разрезают на планшеты заданных размеров 60 х 60 см. Выход из пресса - 90 планшетов в 1 ч. На полученный планшет наносят координатную сетку вручную или способом печати, например офсетной. Затем в планшетах определяют физико-механические свойства,Планшеты изготавливают также аналогично указанному выше, но с применением других полимерных пленок. Стадию прессования проводят с учетом специфики каждого полимерного материала.В планшетах определяют согласно ГОСТУ 13525-68 массу 1 м планшета, разрывной груз, разрывную длину, относи 5 10 15 20 25 30 35 40 45 50 55 тельное удлинение, сопротивление раздиру, адгезию бумаги к полимерной пленке, согласно ГОСТУ 12057-66: деформацию при увлажнении, сушке, термообработке и хранении в комнатных условиях. Сопротивление надрыву кромки образца планшета определяют на приборе НК-З, Полоску образца длиной 20 им и шириной 15 мл 1 вкладывают в зажимы и закрепляют ее, Усилие, затраченное на надрыв кромки, передается на шкалу, и стрелка прибора поворачивается на определенный угол, Полученные усилия краевого надрыва пересчитывают на удельное давление. По предлагаемому способу производственный цикл изготовления одного планшета составляет 0,4 - 0,7 мин (4 мин по известному), Де. формационные свойства полученных планшетов при термообработке выше в 6 - 9 раз; при сушке - в 2 - 9 раз; при увлажнении - в 4 - 8 раз; сопротивление раздиру больше в 1,5 раза; разрывная длина - в 2,3 раза. 1, Способ изготовления маркшейдерских и геодезических планшетов, включающий нанесение и фиксирование чертежной бумаги на полимерную пленочную основу с двух сторон, отличающийся тем, что с целью упрощения технологии изготовления планшетов и улучшения их деформационных и .прочностных свойств, фиксирование чертежной бумаги осуществляют прессованием под давлением 90 - 140 кг/см, при температуре от 50 до 160 С в течение 30 - 65 лин, при этом в качестве полимерной пленочной основы используют пленку, изготовленную из полимера, выбранного из группы, включающей поливинилхлорид, сополимеры винилхлорида, полистирол, сополимеры стирола и смесь указанных полимеров, а также полиэфирную пленку с модифицированной поверхностью из сополимеров винилхлорида. Источники информации, принятые во внимание при экспертизе:1. А. В. Эдельштейн. Технология издания карт и атласов. М., Недра, 1971, с. 24 - 25.2. Авторское свидетельство СССР М 365563, кл. 6 01 С 15/00, 1971 (прототип).
