Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

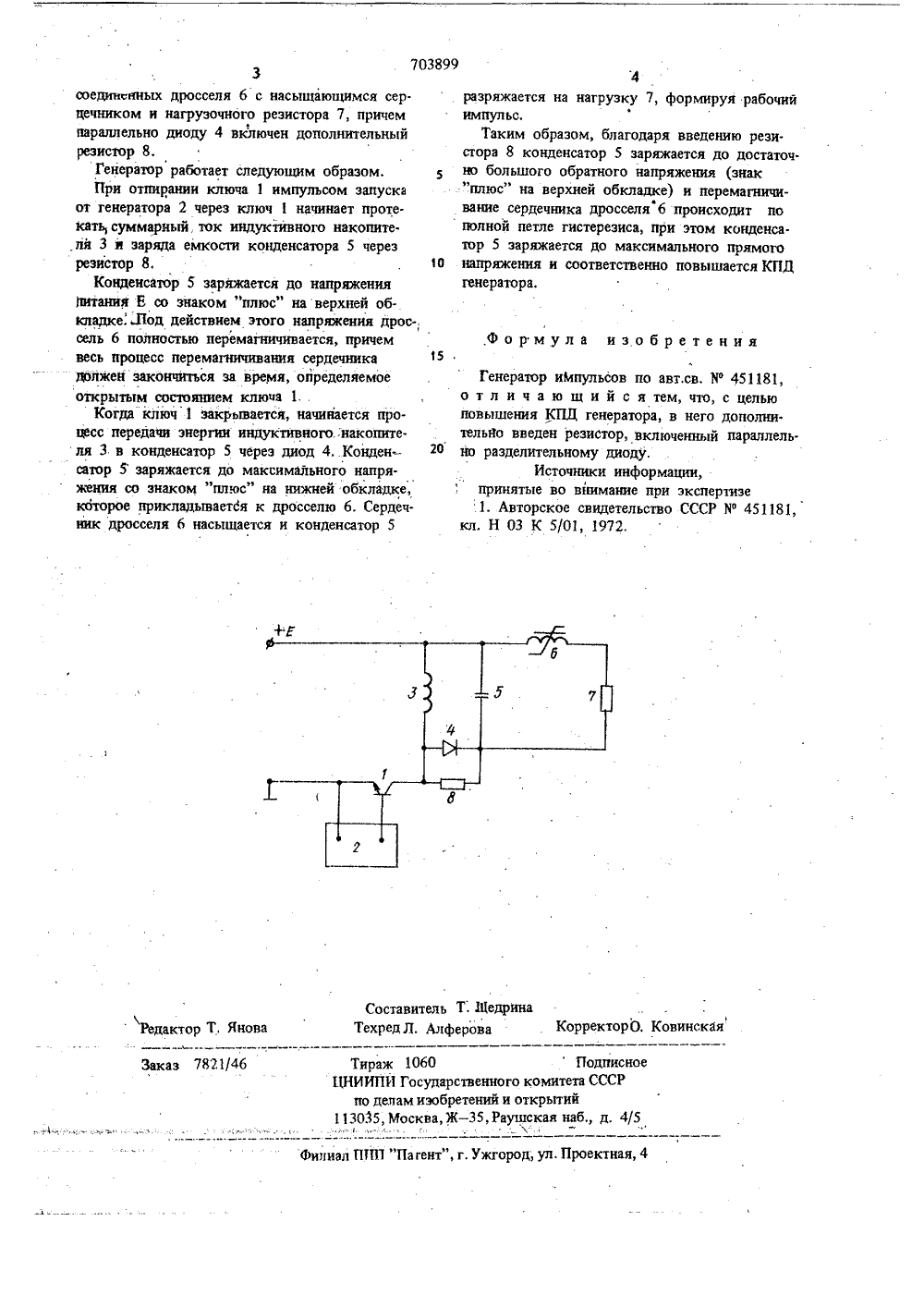

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик и 1703899 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 10.05.78 (21) 2614142/18.21с присоединениеатзаявки,% -1 ееударстееииый кемитет СССР де делам изобретений и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к области импульсной,техники и может быть использовано дляимпульсного питания СВЧ-приборов,По основному авт.св. 451181 известен гене-,ратор импульсов, содержащий накопительныйконденсатор, подключенный к источнику питания через управляемый электронный ключ,параллельно которому подключена цепь изпоследовательно соединенных дросселя с насыщающимся сердечником и нагрузочногорезистора, генератор запускающих импульсов,подключенный к управляющему электродуключа, параллельно накопительному конденсатору через разделительный диод подключен ин, дуктЪный накопитель 111,В этом генераторе величина и время действия обратного напряжения на дросселе явля. ются недостаточными для перемагничивания дросселя по полкой петле гистереэиса,зто приводит к тому, что дроссель насыщается раньше, чем прямое напряжение на конден. саторе достигает максимума. Происходит преж. девременный разряд конденсатора на нагрузку,Часть энергии остается в индуктивном накопителе,Целью данного изобретения является увеличение КПД генератора,Поставленная цель достигается тем, что вгенератор импульсов, содержащий накопительный конденсатор, подключенный к источникупитания через управляемый электронный ключ,параллельно которому подключена цепь изпоследовательно соединенных дрОсселя с на,сыщающимся сердечником и нагрузочногорезистора, параллельно накопительному конденсатору через разделителвный диод подключен индуктивный накопитель, дополнительновведен резистор, включенный параллельно. разделительному диоду,На чертеже приведена, принципиальная элек.трическая схема предлагаемого устройства.Устройство содержит ключ 1; генератор 2запускающих импульсов, подключенный квходу ключа 1, индуктивный накопитель 3,подключенный через разделительный диод 4к накопительному конденсатору 5, параллельнокоторому включена цепь из последовательно4разряжается на нагрузку 7, формируя рабочий импульс.Таким образом, благодаря введению резистора 8 конденсатор 5 заряжается до достаточ.но большого обратного напряжения (знак "плюс" на верхней обкладке) и перемагничивание сердечника дросселя 6 происходит по полной петле гистереэиса, при этом конденсатор 5 заряжается до максимального прямого 1 О напряжения и соответственно повышается КПДгенератора. Генератор иМпульсов по авт,св. Мо 451181,о т л и ч а ю щ и й с я тем, что, с цельюповышения КПД генератора, в него дополни.тельйо введен резистор, включенный параллель.20 но разделительному диоду.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР У 451181,кл. Н 03 К 5/01, 1972. Составитель Т; КедринаТехредЛ, Алферова КорректорО, Ковинская Редак Янов аз 7821/46 Тираж 1060 ЦНИИПИ Государ по делам изобре 113035, Москва, ЖПодписнонного комитета СССРний и открытийРаушская наб., д. 4/ лиал ППП "Па гент", г. Ужгород, ул. Проектн 703899 соединенных дросселя 6 с насыщающимся сердечником и нагрузочного резистора 7, причем параллельно диоду 4 включен дополнительный резистор 8.Генератор работает следующим образом.При отпирании ключа 1 импульсом запуска от генератора 2 через ключ 1 начинает проте. кать, суммарный, ток индуктивного накопите. .лй 3 и заряда емкости конденсатора 5 через резистор 8.Конденсатор 5 заряжается до напряжения йитания Е со знаком "плюс" на верхней обкладкеПод действием этого напряжения дрос-, сель 6 полностью перемагничивается, причем весь процесс перемагничивания сердечника должен закончиться за время, определяемое открытым состоянием ключа 1Когда ключ 1 закрьвается, начинается процесс передачи энергии индуктивногонакопителя 3 в конденсатор 5 через диод 4,.Конденсатор 5 заряжается до максимального напряжения со знаком "плюс" на нижней обкладке, которое прикладьвается к дросселю 6, Сердечник дросселя 6 насыщается и конденсатор 5 Формула изобретения
СмотретьЗаявка
2614142, 10.05.1978
ПРЕДПРИЯТИЕ ПЯ В-2640
ЖЕГАЛОВ АЛЕКСАНДР КОНСТАНТИНОВИЧ, ИОНАС АЛЕКСАНДР ВЕНИАМИНОВИЧ, ДАНИЛОВ ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 5/01
Опубликовано: 15.12.1979
