Быстроразъемное соединение трубчатых элементов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

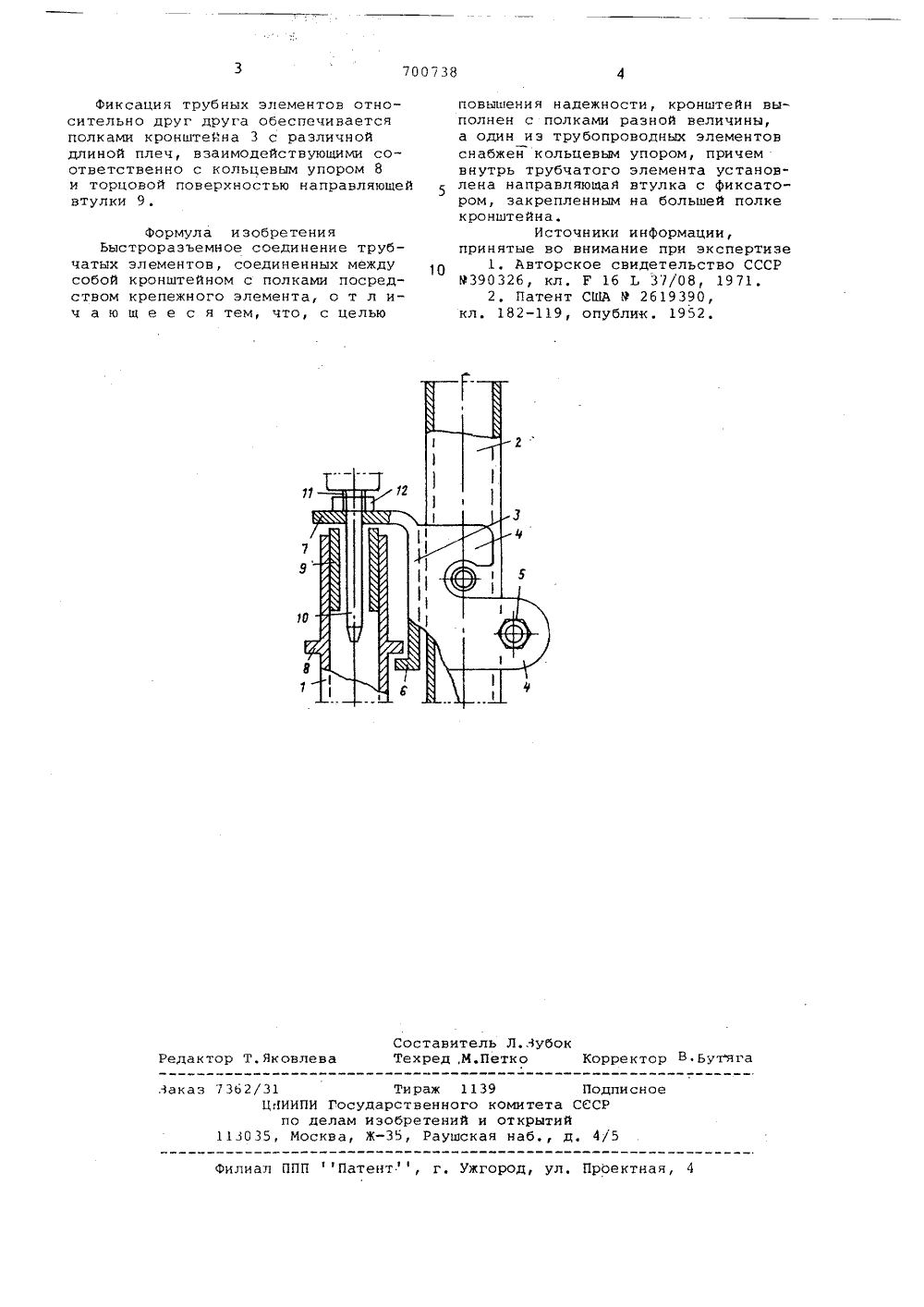

(51)М, Кл,2 Е 16 Ь 37/12 Государственный комитет СССР но делам изобретений и открытий(54) БЫСТРОРАЗЬЕМНОЕ СОЕДИНЕНИЕ ТРУБЧАТЫХ ЭЛЕМЕНТОВИзобретение относится к областимашиностроения, а именно к быстроразъемным соединениям трубчатых злементов, и может быть использованопри выполнении строительно-монтажных работ.Известно быстроразъемное соедине-.ние труб, включающее стяжной элемент,выполненный в виде пружинящей скобыс фигурными захватами, и шарнирноприкрепленный к нему замок 1,Указанное соединение не обладаетдостаточной надежностью вследствиевозможности самопроизвольного разьема от воздействия изгибающего момента. Известно также быстроразъемное соединение трубчатых элементов, соединенных между собой кронштейном 20 с полками посредством крепежного элемента 121,Данное соединение также не обладает требуемой надежностью крепления и исключает возможность свободного вращения труб относительно друг друга.Целью изобретения является повышение надежности соединения трубчатых элементов. 30 Это достигается тем, что кронштейн выполнен с полками разной величины, а один из трубчатых элементов снабжен кольцевым упором, причем внутрь трубчатого элемента установлена направляющая втулка с фиксатором, закрепленным на большей полке.На чертеже изображено предлагаемое соединение.Быстроразъемное соединение труб содержит трубчатый элемент 1 и труб" чатый элемент 2, кронштейн 3 с полками 4, охватывающими один из трубчатых элементов, крепежный элемент 5, В средней части кронштейна выпол" иены разноплечие полки б и 7, На наружной поверхности трубчатого элемента выполнен кольцевой упор 8, а внутри этого элемента жестко установлена направляющая втулка 9 с фиксатором 10, имеющим резьбовой участок 11 в верхней его части и гайку 12, причем упомянутый фиксатор закреплен на полке, имеющей большее плечо,Соединение трубчатых элементов осуществляется следующим образом.Для соединения труб достаточно подвести тРубчатый элемент 1 к трубчатому элементу 2 и закрепить фиксатор 10 на полке 6 гайкой 12.700738 Составитель Л.ЛубокТехред,М.Петко Корректор В Бутяга Редактор Т. Яковлева Лаказ 1362/31 Тираж 1139 Подписное ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 Фиксация трубных элементов относительно друг друга обеспечивается полками кронштейна 3 с различной длиной плеч, взаимодействующими соответственно с кольцевым упором 8 и торцовой поверхностью направляющей втулки 9,Формула изобретенияБыстроразъемное соединение трубчатых элементов, соединенных между собой кронштейном с полками посредством крепежного элемента, о т л ич а ю щ е е с я тем, что, с целью повышения надежности, кронштейн выполнен с полками разной величины,а один из трубопроводных элементовснабжен кольцевым упором, причемвнутрь трубчатого элемента установлена направляющая втулка с фиксатором, закрепленным на большей полкекронштейна.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9390326, кл. Г 16 Ь 37/08, 19712, Патент США Р 2619390,кл. 182-119, опублик. 1952
СмотретьЗаявка
2635911, 30.06.1978
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНЫЙ ИНСТИТУТ "ПРОМСТАЛЬКОНСТРУКЦИЯ"
ЗАБОРОНОК РОСТИСЛАВ АЛЕКСАНДРОВИЧ, КИМ ВИКТОР ГИШЕНОВИЧ, КУРОЧКИН МИХАИЛ ФИЛИППОВИЧ
МПК / Метки
МПК: F16L 37/12
Метки: быстроразъемное, соединение, трубчатых, элементов
Опубликовано: 30.11.1979
