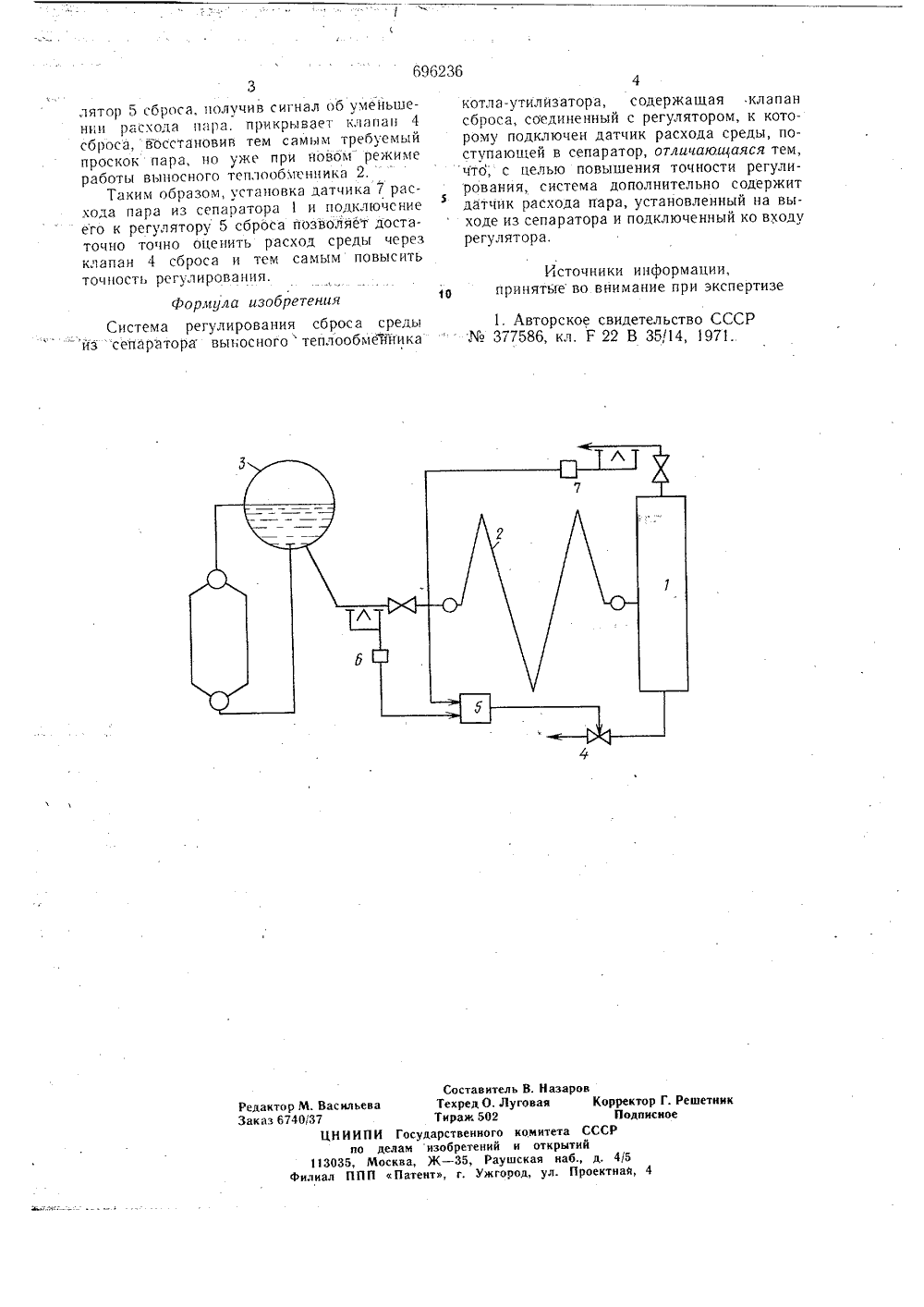

Система регулирования сброса среды из сепаратора выносного теплообменника котла-утилизатора

Номер патента: 1629757

Опубликовано: 23.02.1991

Авторы: Касимов, Климов, Красильников, Машинистов, Мирошкин, Поляков, Щепин

МПК: G01F 1/48

Метки: датчик, расхода, струйный

...его от непосредственного контакта с измеряемой средой, практически не снижая чувствительность за счет. того, что деФормация диска носит нзгибный характер, а изгибная упругость резиновых прокладок 6 невелика.Электрический заряд, возникающий на поверхности пьезокерамического диска 7, тем больше, чем больше воздействующее давление, которое может изменяться в диапазоне 2-1000 мм вод, ст., т.е, в 500 раз. Такой диапазон изменения величины сигнала давления затрудняет приведение электрического сигнала к стандартной величине, .ограничивает диапазон измеряемых расходов и усложняет электронную схему, Величина амплитуды импульсов. давления не является необходимым параметром для измерения объемного расхода. Увеличение амплитуды импульсов...

Номер патента: 1636644

Опубликовано: 23.03.1991

Авторы: Добров, Дудкина, Осипов, Сергеев, Сидорин, Циммерман, Шадрин

МПК: F23N 1/10

Метки: котле-утилизаторе, пара, перегретого, температуры, энерготехнологическом

...воздуха, по даваемого в подтопку ЭТКУ, на второй его вход поступает сигнал задатчика2 коэффици ент а из быт ка воздуха, уменьшенного на единицу (06 - 1), на третий вход - сигнал задатчика 13 6удельного расхода воздуха, необходимого для сжигания топлива, поступающего в подтопку ЭТКУ, в стехиомето5рических условиях (Чвк), на четвертый вход - сигнал задатчика 15 величины коррекции коэффициента избыткавоздуха, Блок 14 формирует сигнал количе ства и збыточно го воздуха, под а 10 ваемого на горение топпива в подтопку ЭТКУ в единицу времениИЗБ о 3Ч = (М - 3 В - 1)ВЧ, м /ч,где - величина коррекции коэффици 15 ента избытка воздухаЭтот сигнал поступает на четвертый вход блока 18 суммирования, Блок18 формирует сигнал объема Ч дымовыхгазов...

Номер патента: 823748

Опубликовано: 23.04.1981

Авторы: Волошин, Кацнельсон, Мотро

МПК: F22B 35/14

Метки: tpakt, извстроенного, котларастопочного, прямоточного, сброса, сепаратора, среды

...на впрыск в пароперегреватель.К блоку 10 деления подключен сумматор 13, входы которого соединеныс датчиком 14 температуры среды навходе в сепаратор 2, нелинейным преобразователем 15, связанным с датчи,ком 16 перепада давлений на.дроссельной шайбе, установленной на вхо./де в.сепаратор 2, и нелинейным преобразователем 17, связанным с датчи.ком .18 давления в сепараторе 2.К блоку 10 деления подключен также нелинейный преобразователь 19,связанный с датчиком 18 давления всепараторе 2.Схема работает следующим образом,Сигнал на выходе нелинейных преобразователей 17 и 19 пропорционаленЙтальпии кипящей воды и теплоте парообразования в сепараторе 2. Вычислительный блок 5 определяет сигнал, пропорциональный весовому расходу пара.Сигнал на...

Номер патента: 1359558

Опубликовано: 15.12.1987

Автор: Ляшевич

МПК: F22B 35/14

Метки: растопочного, сброса, сепаратора, среды

...из сосуда 15 4 по трубопроводу 5, Расход воды потрубопроводу 5 в этом случае зависиттолько от величины подпора столбажидкости в измерительном сосуде 4,так как влияние на расход величины 20 перепада давлений на клапане 2 компенсируется соответствующим изменением расхода среды по трубопроводу3. Таким .образом, уровень в сосуде 4при появлении в сбрасываемой среде 25 пара начинает снижаться до значения,определяемого количеством подводимойвлаги из сбросного трубопровода 1,Снижение уровня в измерительномсосуде воспринимается датчиком 9, 30 который передает соответствующий сигнал регулятору и далее на клапан 2.По мере снижения содержания влаги всбрасываемой среде снижается и уровень в измерительном сосуде, В зависимости от выбранной...
