Способ регулирования группы параллельно работающих деаэраторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 693103
Авторы: Гайдуков, Нечваленко, Черкасский
Текст

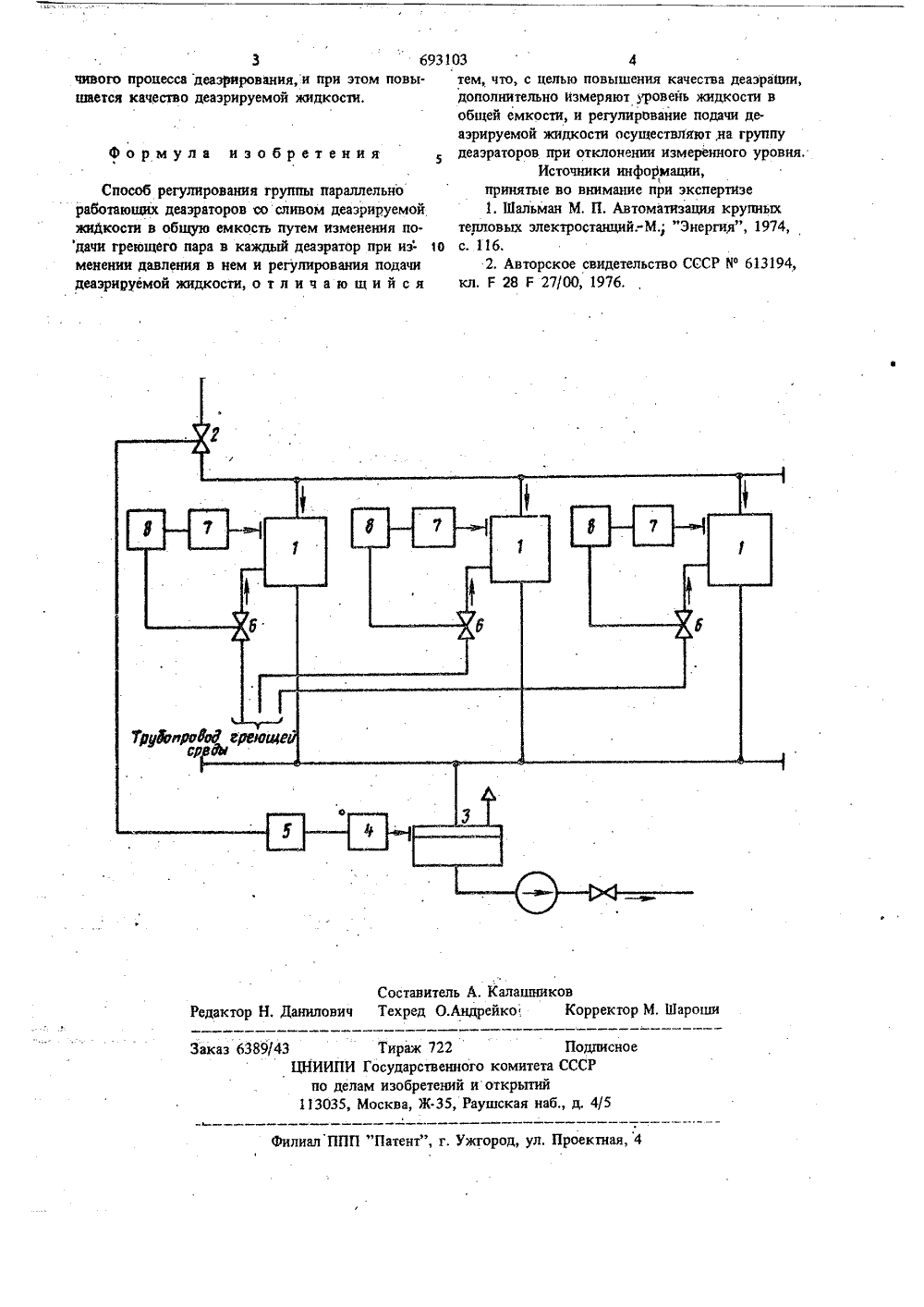

г"тЪтбмтио-тех н .:с Ровт Союз СоветскикСоциалистическихреспублик АВТОРСКО е к авт. свид-ву полнитель(23) Приорит елаи язобретев аткрктМ убликовано 25.10.79 3) УДК 621,646.3 (088.8) ллетень М ия 25.10.79 ата опуб ованин описа Авторыобретени В. Я, Гайдуков, И, В, Нечваленко и О. А, Черкасск Фкраинское отделение Всесоюзного тосударственног сследовательского и проектно- конструкторского инВНИПИэнергопром о.(54) СПОСОБ РЕГУЛИРОВАНИЯРУППЫ ПАРАЛЛЕЛЬНО РАБОТАЮЩИХ РАТОРОВ Изобретение относится к теплоэнергетикеи может быль использовано на промышленноотопительных электростанциях и котельных свакуумными деаэраторами.Известны способы регулирования группыпараллельно работающих деазраторов путем изменения подачи греющего пара по сигналу общего регулятора давления и путем регулирования подачи деаэрируемой жидкости 11 Приэтом подача пара в деаэраторы осуществляетсяиз общей магистрали без учета возможного от.клонения давлений в разных деазраторах, чтоснижает экономичность и эффективность деаэра.ции,Наиболее близким к изобретению по технической сущности и достигаемому результату яв.ляется способ регулирования группы параллель.но работающих деаэраторов со сливом деаэри.руемой жидкости в общую емкость путем изме.пения подачи греющего пара в каждый деаэратор при изменении давления в нем и регулирования подачи деаэрируемой жидкости 121. Однакопри таком способе качество деаэрации несколькопониженное,Цель изобретения - повышение качествадеаэрацни. Для достижения этого дополнительноизмеряют уровень жидкости в общей емкости,и регулирование подачи деаэрируемой жидкостиосуществляют на группу деаэраторов при откло.ненни измеренного уровня,На чертеже дана схема реализации способа.Деаэраторы 1 соединены параллельно по входу и выходу и подключены к источнику деаэрируемой жидкости через клапан 2, регулирующийуровень в общей емкости 3 по сигналам датчика 4 уровня и регулятора.5, Греющий пар подаетси через клапаны 6, регулирующие давление,вкаждом деаэраторе по сигналам датчиков давле.ноя 7 и регуляторов 8,Греющий пар подается в отдельные деаэраторы через индивидуальные регулирующие клана.ны, связанные с регуляторами давления, учиты.вающими индивидуальные особенности каждогодеаэратора, что обеспечивает качественную деаэрацию в каждом деаэраторе, а, следовательно,и во всей группе,Предлагаемый способ регулирования деаэраторной установки позволяет достигнуть устойоставитель А. Калашниковехред О.Андрейко, Корректор М, Шароши едактор Н. Данилов Тираж 722 ЦНИИПИ Государственного комитета С по делам изобретений и открьггий 113035, Москва, Ж 35, Раушская наб/5 род, ул. Проектная, 4 Филиал ППП "Патент", г. 3 693103 4чивого процесса деаэрирования, и при этом повы- тем, что, с целью повышения качества деаэрайни,шается качество деаэрируемой жидкости. дополнительно измеряют уровень жидкости вобщеи емкости, и регулирование подачи деаэрируемой жидкости осуществляют,на группуФ о р м у л а и з о б р е т е н и я 5 деаэраторов при отклонении измеренного уровня,Источники информации,Способ регулирования группы параллельнопринятые во внимание при экспертизеработающих деаэраторов со сливом деаэрируемой 1. Шальман М, П, Автоматизация крупныхжидкости в общую емкость путем изменения по- тепловых электростанций;М,; "Энергия", 1974,дачи греющего пара в каждый деаэратор при из-о с. 116,менении давления в нем и регулирования подачи 2. Авторское свидетельство СССР И 613194,деаэрируемой жидкости, о т л и ч а ю щ и й с я кл. Г 28 Е 27/00, 1976,
СмотретьЗаявка
2621808, 23.05.1978
УКРАИНСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ГОСУДАРСТВЕННОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНО-КОНСТРУКТОРСКОГО ИНСТИТУТА ВНИПИЭНЕРГОПРОМ
ГАЙДУКОВ ВСЕВОЛОД ЯКОВЛЕВИЧ, НЕЧВАЛЕНКО ИГОРЬ ВИКТОРОВИЧ, ЧЕРКАССКИЙ ОСКАР АРНОЛЬДОВИЧ
МПК / Метки
МПК: F28F 27/00
Метки: группы, деаэраторов, параллельно, работающих
Опубликовано: 25.10.1979
