Устройство для приема частотноманипулированных сигналов

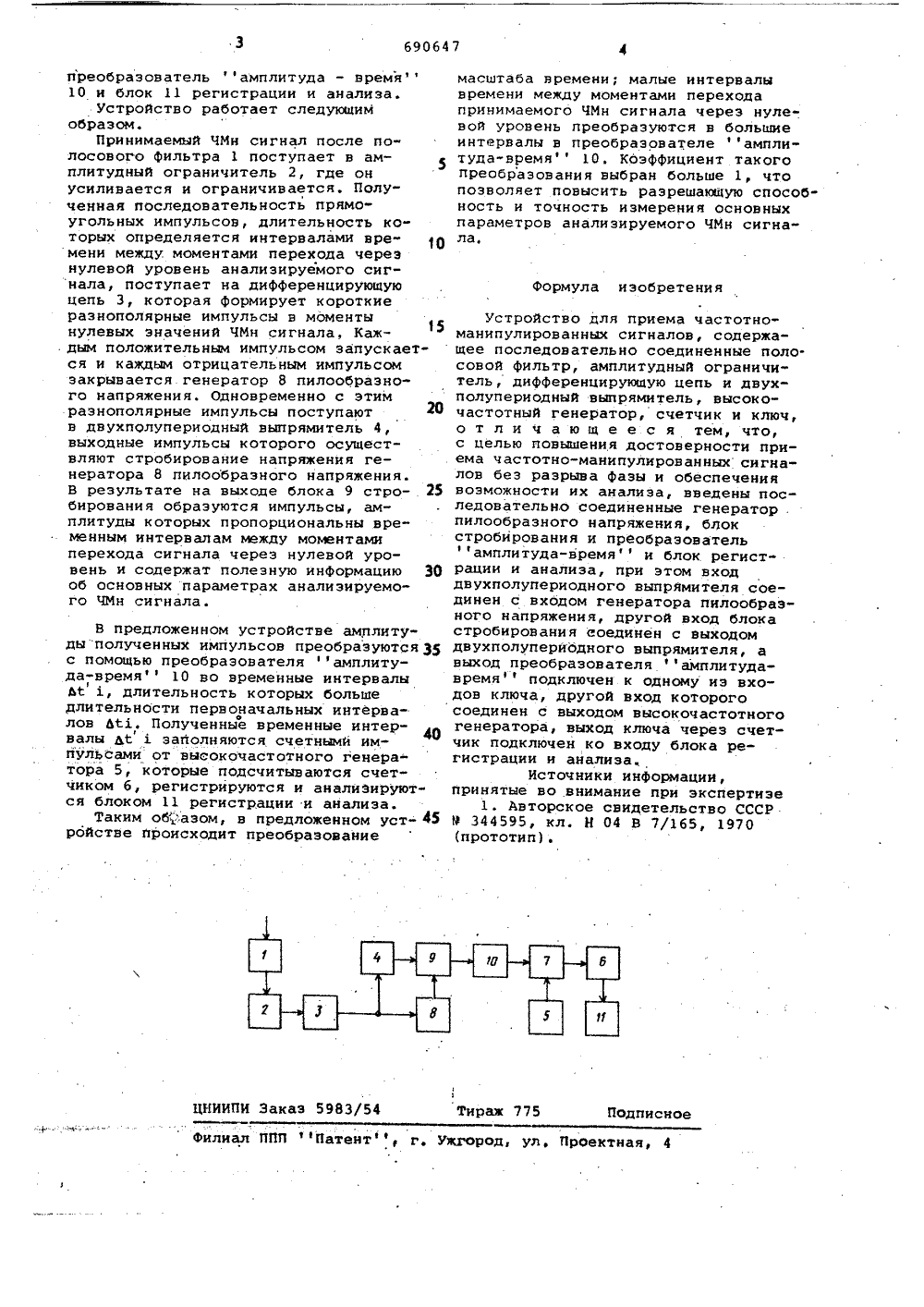

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОУСКОМУ СВИДЕТЕЛЬСТВУ Сфофз СоветскихСоциалистическихРеспублик о 11690647(61) Дополнительное к авт. сеид-ву(22) Заявлено 040478(21) 2609748/18-09с присоединением заявки йо(5)М, Кл. Н 04 Ь 27/10//Н 04 В 7/145 Государствеинмй комятет СССР по делам нзобретеикй к открыткй(53) УДК 621. З 96. ,621. 5: 621. ,376,52(088.8) Опубликовано 05,10,79, Бюллетень Й 9 З 7 Дата ОпублмкОвания описания 05107 9(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ЧАСТОТНО-МАНИПУЛИРОВАННЫХСИГНАЛОВ Изобретение относится к радиотехнике и может использоваться в радио"приемкой аппаратуре для анализа широкополосных сигналов с частотнойманипуляцией (ЧМн) без разрыва фазы.Известно устройство для приемачастотно-манипулированных сигналов,сЬдержащее последовательно соединейнйе полосовой фильтр, амплитудныйограничитель, дифференцирующую цепьи двухполупериодный.выпрямитель,высокочастотный генератор и счетчик,и ключ 1).Оцнако это устройство для приемачастотно-манипулированныхсигналовобладает низкой достоверностью приема.Целью изобретения является повыШение достоверности приема частотноманипулированных сигналов беэ .разрыва фазы и обеспечение возможностиих анализа,Для этого в устройство для приемачастотно-манипулированных сигналов,содержащее последовательно соединейные полосовой фильтр, амплитудныйограничитель, дифференцирующую цепьи двухполупериоднйй выпрямитель, высокочастотный генератор, счетчик и ключ, введены последовательно соединенные генератбр"пилообразного напряжения, блок стробирования ипреобра зователь амплитуда - время, иблок регистрации и аналйэа, при этомвход двухполупериодного выпряьятелясоединен с входом генераторапилообразного напряжения, другой вход 1 О блока стробирования соединен с выходом двухполупериодного выпрямителя, а выход преобразователя амплитуда - время подключен к одномуиз входов ключа, другой вход кбторого соединен с выходом высокочастотного генератора, выход ключа черезсчетчик. подклЮчен ко входу блокарегистрации и анализа. На чертеже прйведена структурная электрическая схема предложенного устройства.Устройство для приема частотноманипулированных сигналов содержит полосовой Фильтр 1, а:плитудный ограничитель 2, дифференцирующую цепь Э, двухполуперибдный выпрямитель 4, высокочастотный генератор 5, счетчик 6, ключ 7, ге)ератор 8 пилообразноГо напряжения, блок 9 стробирования,690647 Формула изобретения ЦНИИПИ Заказ 5983/ раж 77 писное Филиал ППП Патент, г. Ужгород, ул, Проектная преобразователь фамплитуда - времяф10 и блок 11 регистрации и анализа.Устройство работает следующимобразом,Принимаемый ЧМн сигнал после полосового фильтра 1 поступает в амплитудный ограничитель 2, где онусиливается и ограничивается. Полученная последовательность прямоугольных импульсов, длительность которых определяется интервалами времени между моментами перехода черезнулевой уровень анализируемого сигнала, поступает на дифференцирующуюцепь 3, которая формирует короткиеразнополярные импульсы в моментынулевых значений ЧМн сигнала, Каждым положительным импульсом запускается и каждым отрицательным импульсомзакрывается.генератор 8 пилообразного напряжения. Одновременно с этимраэнополярные импульсы поступают 20в двухполупериодный выпрямитель 4,выходные импульсы которого осуществляют стробирование напряжения генератора 8 пилообразного напряжения.В результате на выходе блока 9 стробирования образуются импульсы, амплитуды которых пропорциональны временным интервалам между моментамиперехода сигнала через нулевой уровень и содержат полезную информацию 30об основных параметрах анализируемого ЧМн сигналаВ предложенном устройстве амплитуды полученных импульсов преобразуются 35 с помощью преобразователя амплитуда-время 10 во временные интервалы д 1 1, длительность которых больше длительности первоначальных интервафлов Д 11. Полученные временные интервалы д 1 1 заполняются счетнымй импульсами от высокочастотного генератора 5, которые подсчитываются счетчиком 6, регистрируются и анализируются блоком 11 регистрации и анализа.Таким обазом, в предложенном уст ройстве происходит преобразование масштаба времени; малые интервалывремени между моментами переходапринимаемого ЧМн сигнала через нулевой уровень преобразуются в большиеинтервалы в преобразователе амплитуда-времяф 10. Коэффициент такогопреобразования выбран больше 1, чтопозволяет повысить разрешающую способность и точность измерения основныхпараметров анализируемого ЧМн сигнала,Устройство для приема частотноманипулированных сигналов, содержащее последовательно соединенные полосовой фильтр, амплитудный ограничитель, дифференцирующую цепь и двухполупериодный выпрямитель, высокочастотный генератор, счетчик и ключ,о т л и ч а ю щ е е с я тем, что,с целью повышения достоверности приема частотно-манипулированных сигналов беэ разрыва фазы и обеспечениявоэможности их анализа, введены последовательно соединенные генератор .пилообразного напряжения, бЛокстробирования и преобразовательамплитуда-времяф и блок регистрации и анализа, при этом входдвухполупериодного выпрямителя соединен с входом генератора пилообразного напряжения, другой вход блокастробирования соединен с выходомдвухполупериодного выпрямителя, авыход преобразователя амплитудавремя подключен к одному иэ входов ключа, другой вход которогосоединен с выходом высокочастотногогенератора, выход ключа через счетчик подключен ко входу блока регистрации и анализа,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 344595, кл. Н 04 В 7/165, 1970
