Пособие для обучения пользованию мерительным инструментом

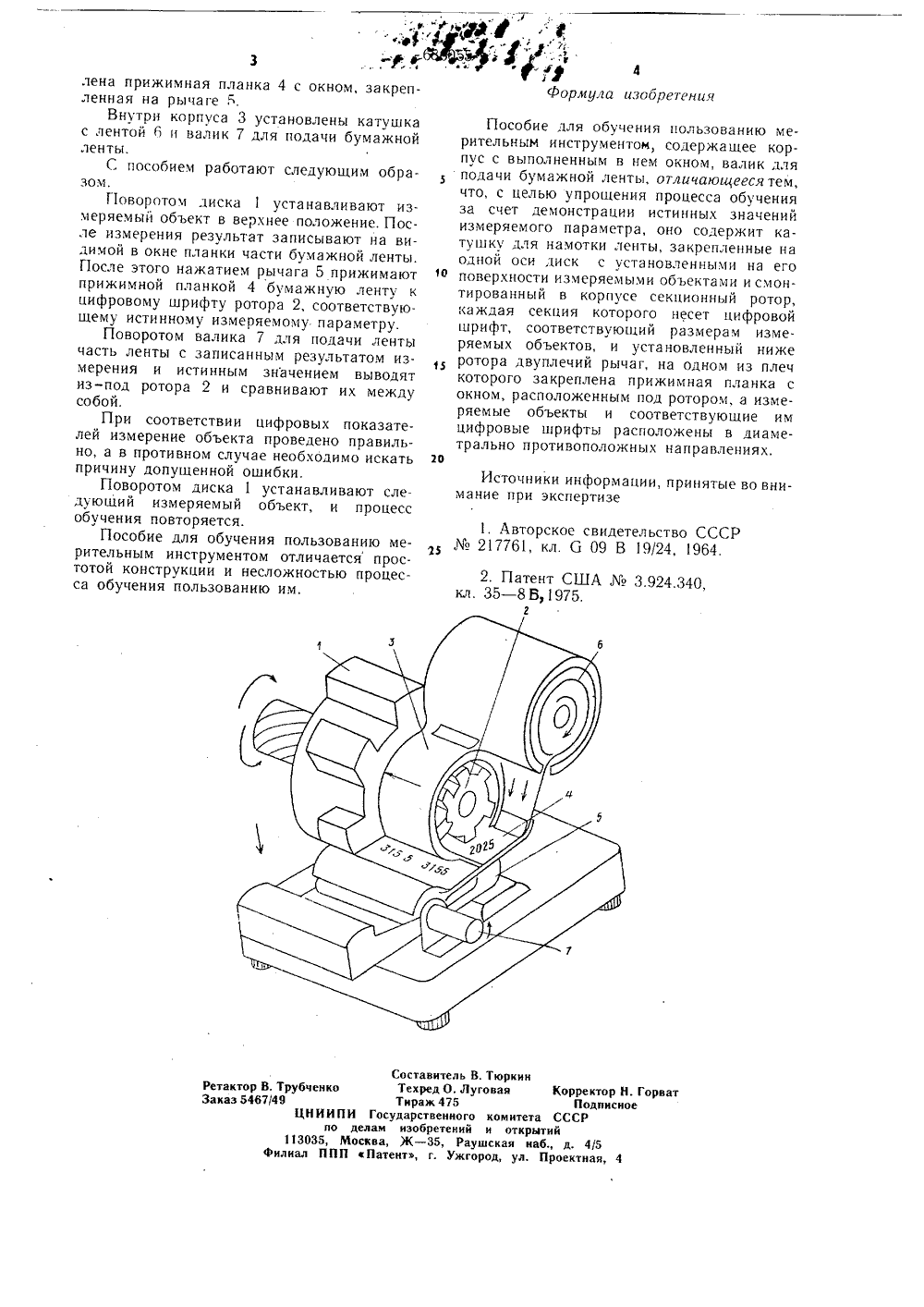

(и)686055 Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. б 09 В 1924 Государствеины кфмхтет СССР ко делам хаобретенкй к открмткй(54) ПОСОБИЕ ДЛЯ ОБУЧЕНИЯ ПОЛЬЗОВАНИЮ МЕРИТЕЛЬНЫМ ИНСТРУМЕНТОМ1Изобретение относится к техническим средствам обучения и может быть использовано в качестве пособия для обучения пользованию мерительным инструментом (линейкой, штангенциркулем, микрометром).Известны устройства для проверки правильности установки размеров на измерительном инструменте, содержащие реальный инструмент, систему скользящих контактов, блок сигнализации 11.Недостатком устройства является относительная ее сложность и неудобство пользования.Наиболее близким из известных технических решений к предлагаемому изобретению является пособие для проверки правильности счета, содержащее корпус с выполненным в нем окном, валик для подачи бумажной ленты 12).Целью изобретения является упрощение процесса обучения за счет демонстрации истинных значений измеряемого параметра.Цель достигается тем, что предлагаемое пособие содержит катушку для намотки ленты, закрепленные на одной оси диск с установленными на его поверхности измеряе 2мыми объектами и смонтированний в корпусе секционный ротор, каждая секция которого несет цифровой шрифтсоответствующий размерам измеряемых объектов, и установленный ниже ротора дв плечий рычаг, на одном из плеч которого закреплена прижимная планка с окном, расположенным под ротором, а измеряемые объекты и соответствуюшие им цифровые шрифты расположены в диаметрально противоположных направлениях.На чертеже показано пособие, общий вид.Предлагаемое пособие имеет диск 1 срасположенными на нем объектами измерения, секционный ротор 2, несущий цифровой шрифт, корпус 3 пособия, прижимную планку 4 с окном, рычаг 5 для регистрации истинного размера, катушку 6 с лентой, валик 7 для подачи бумажной ленты.Диск 1 с закрепленными на его поверхности объектами измерения закреплен на одной оси с секционным ротором 2, коли чество секций которого соответствует количеству измеряемых объектов,Секционный ротор 2 установлен внутрикорпуса 3. Под окном в корпусе 3 установлена прижимная планка 4 с окном, з ленная на рычаге 5.Внутри корпуса 3 установлены катушка с лентой 6 и валик 7 для подачи бумажной ленты.С пособием работают следующим образом.Г 1 оворотом диска 1 устанавливают измеряемый объект в верхнее положение. После измерения результат записывают на видимой в окне планки части бумажной ленты. После этого нажатием рычага 5 прижимают прижимной планкой 4 бумажную ленту к цифровому шрифту ротора 2, соответствую. щему истинному измеряемому параметру,Поворотом валика 7 для подачи ленты часть ленты с записанным результатом измерения и истинным значением выводят из-под ротора 2 и сравнивают их между собой.При соответствии цифровых показателей измерение объекта проведено правильно, а в противном случае необходимо искать причину допущенной ошибки.Поворотом диска 1 устанавливают следующий измеряемый объект, и процесс обучения повторяется.Пособие для обучения пользованию мерительным инструментом отличается простотой конструкции и несложностью процесса обучения пользованию им. Пособие для обучения пользованию мерительным инструментом, содержащее корпус с выполненным в нем окном, валик для подачи бумажной ленты, отличающееся тем, что, с целью упрощения процесса обучения за счет демонстрации истинных значений измеряемого параметра, оно содержит катушку для намотки ленты, закрепленные на одной оси диск с установленными на его поверхности измеряемыми объектами и смонтированный в корпусе секционный ротор, каждая секция которого несет цифровой шрифт, соответствующий размерам измеряемых объектов, и установленный ниже ротора двуплечий рычаг, на одном из плеч которого закреплена прижимная планка с окном, расположенным под ротором, а измеряемые объекты и соответствующие им цифровые шрифты расположены в диаметрально противоположных направлениях.20 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССРМо 217761, кл. 6 09 В 19/24, 1964. 2. Патент США Юо 3.924,340,кл. 35 - 8 В,1975. 2Корректор Н. ГоряПодписноета СССРрытийнаб., д. 4/5Проектная, 4 Составитель В. Тюркир В Трубченко Техред О, Луговаяб 7/49 Тираж 475ЦН И И ПИ Государственного ком итпо делам изобретений и отк113035, Москва, Ж - 35, РаушскаяФилиал ППП сПатент, г. Ужгород, ул
