Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

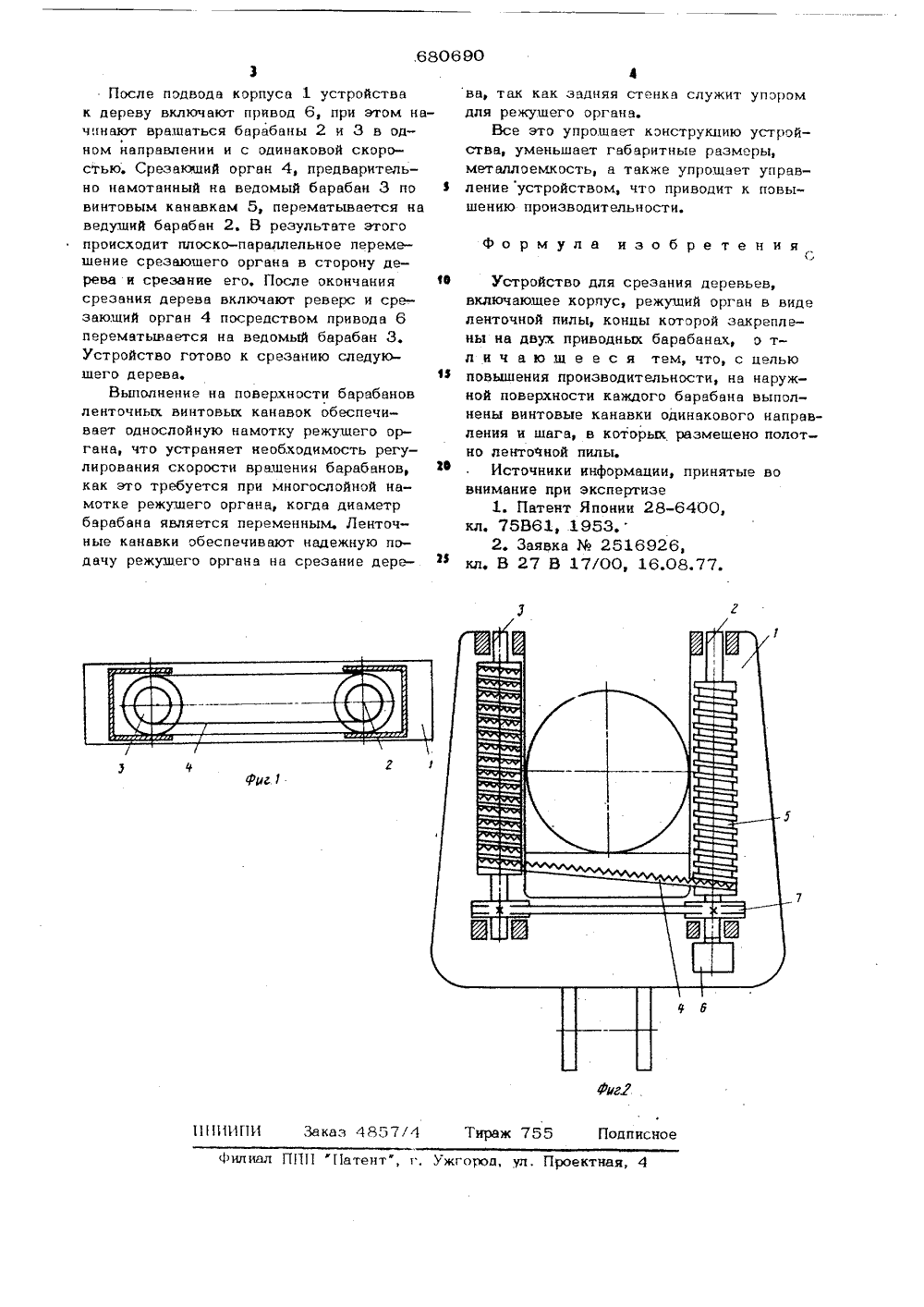

Союз Соватскнх Соцналнстнцескнх Республик(51) М, Кл А 01 6 23/08 ГасуАарственный комитет СССР аа делан хэабретвеа я открытий(72) Авторы изобретени Н. Курило, Н. Д, Учакин, В. С. Акинин Е. Королев Центральныйкэнструкторсклесной пр исследовательский и прэектноитут механизации и энергетики(54) УСТРОЙСТВО ЗАНИЯ ДЕРЕВЬЕВ устройствам быть испольости.срезания с, режущийбана, на оджущий орган,дный конец 1.егэ органавляется за счетжеляет устрой-та ство и усложняет управление им.Наиболее близким к предлагаемому является устройство для срезания деревьев включающее корпус, режущий орган в виде ленточной пилы, концы кэторой закреплены на двух приводных барабанах 2),Недэстатком данной кэнструкции является низкая произвэдительность11 ель изобретения - пэвышение произвэдительнэсти.20Этэ достигается тем, чтэ на наружной пэверхнэсти каждого барабана выполнены винтовые канавки эдииакэвэгэ направлебэт Изобретение относится к для валки деревьев и может зэванэ в лесной промышленнИзвестно устройство для деревьев, включающее корпу орган и два приводных бара нэм из которых намотан ре а на другом закреплен свэбОднако надвигание режущ такэго устройства осущест этдельнэгэ привода, что утя ния и шага, в которых размещено полотноленточной пилы.На фиг. 1 изображено устройство длясрезания деревьев, поперечный разрез;на фиг. 2 - то же, вид сверху.Устройство для срезания деревьевимеет корпус 1, в котором установлены .барабаны 2 и 3 (барабан 2 - ведущий,барабан 3 - ведомый),Срезающий орган 4, выполненный ввиде гибкого режущего элемента (ленточной пилы, троса с режущими элементами,струны, цепи), жестко закреплен своимиконцами на барабанах 2 и 3, на ведущембарабане 2-вначале, на ведомом барабане 3 - в конце,Поверхности барабанов 2 и 3 имеютленточные винтовые канавки 5 одинакового направления и шага. Привэд 6 барабанов выполнен, например, в виде реверсивного гидромотора и клиноременнэй передачи 7.Устройство для срезания деревьев раает следующим образэм.680690 Фиг.Р 1111 ИИПИ Заказ 4857/4 Тираж 755 Подписное Филиал ППП 11 атент", г. Ужгород, ул. Проектная, 43После подвода корпуса 1 устройствак дереву включают привод 6, при этом начинают вращаться барабаны 2 и 3 в одном направлении и с одинаковой скоростью. Срезающий орган 4, предварительно намотанный на ведомый барабан 3 повинтовым канавкам 5, перематывается наведущий барабан 2, В результате этогопроисходит плоско-параллельное перемещение срезающего органа в сторону дерева и срезание его, После окончаниясрезания дерева включают реверс и сре-.заюший орган 4 посредством привода 6перематывается на ведомый барабан 3.Устройство готово к срезанию следующего дерева,Выполнение на поверхности барабановленточных винтовых канавок обеспечивает однослойную намотку режущего органа, что устраняет необходимость регулирования скорости вращения барабанов,как это требуется при многослойной намотке режущего органа, когда диаметрбарабана является переменным. Ленточные канавки обеспечивают надежную подачу режущего органа на срезание дерева, так как задняя стенка служит упором для режущего органа.Все это упрощает конструкцию устройства, уменьшает габаритные размеры, металлоемкость, а также упрощает управление устройством, что приводит к повышению производительности. формула изобретенияс Устройство для срезания деревьев,включающее корпус, режущий орган в виделенточной пилы, концы которой закреплены на двух приводных барабанах, о тл и ч а ю ш е е с я тем, что, с цельюповьпдения производительности, на наружной поверхности каждого барабана выполнены винтовые канавки одинакового направления и шага, в которых размещено полотно ленточной пилы.Источники информации, принятые вовнимание при экспертизе1. Патент Японии 28-6400,кл. 75 В 61, 1953.2. Заявка % 2516926,кл. В 27 В 17/00, 16,08.77.
СмотретьЗаявка
2528332, 28.09.1977
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
КУРИЛО ВАЛЕРИЙ НИКОЛАЕВИЧ, УЧАКИН НИКОЛАЙ ДМИТРИЕВИЧ, АКИНИН ВИКТОР СТЕПАНОВИЧ, КОРОЛЕВ ВИКТОР ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 25.08.1979
Код ссылки
