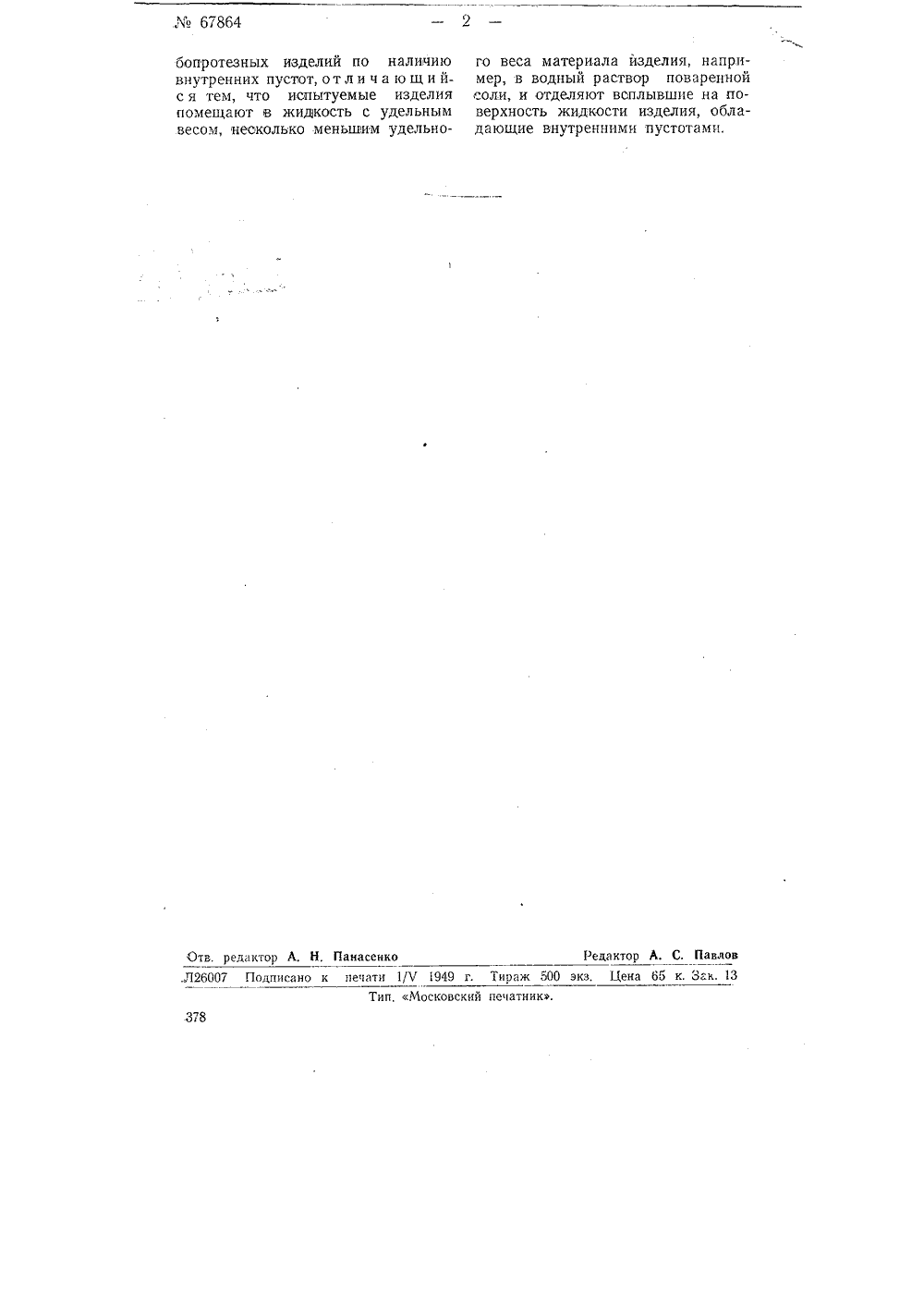

Способ сортировки искусственных зубов из пластмассы и других зубопротезных изделий по наличию внутренних пустот

Номер патента: 1004753

Опубликовано: 15.03.1983

Авторы: Каунов, Цыбульский

МПК: G01B 11/00

Метки: размеров, сортировки, фотоэлектронное

...сигналы, поступающие с фотоматрицы 1и шифраторов, по следующему принципу.Логический узел 13 выдает сиг-нал высокого уровня только в случаенизкого уровня сигнала ячейки фотоматрицы 1, если в ячейке шифратора8 высокий уровень сигнала. Посколькуизображение проекции изделия в ячейке фотоматрицы 1 вырабатывает высокий уровень сигнала, то в случаенабора проекцииизделия в шифраторе8 логический узел 13 проверяетсоответствие проекции, запрограммированной шифратором 8, проекции изделия на фотоматрице 1. Однако вслучае проецирования на фотоматрицу 1 изделия с большими габаритами,чем габариты проекции, запрограммидополнения,а и по характерным точкам,присущим только проекции изделияданного типа, характеризующим наличие сигнала в проекцид только...

Номер патента: 12721

Опубликовано: 31.01.1930

Автор: Щуке

МПК: B07B 13/08

Метки: весу, зерновых, продуктов, сортировки, удельному

...- Э фиг. 1; фиг, 4 в 12 в с действия грузов.Главная рама 1 несущая сортирующий по удельному весу отборочный: стол 2, подвешена посредством качающихся штанг 4 к цапфам 5. На балках 6 главной рамы 1 укреплен подшипник 7 привода, сообщающего отборочному столу 2 свободное возвратно-качательное движение. На валу 8 укреплены муфты с двуплечими рычагами 9 и 11, через отверстия которых проходят в продольном направлении штанги 22 и 24, несущие на. своих концах грузы 10 и 12. Двуплечие рычаги 9 и 11 приводятся во вращательное движение от вала 18посредством конических колес 14, 13 и 15 и ременных шкивов 21 и 19. Движение этих рычагов с грузами прямо противоположное, Таким образом, свободное возвратно-качательное движение выполняется посредством...

Номер патента: 179011

Опубликовано: 01.01.1966

МПК: B07C 5/08

Метки: автомат, поверхностью, прерывистой, сортировки, цилиндрической

...выполнение автомата позволяет увеличить время контроля без уменьшения производительности.На фиг, 1 изображена кинематичма описываемого автомата; на фиг.щупа-замыкателя,Контролируемые изделия 1 из загрузочного устройства 2 попадают в транспортирующий диск 3. Последний при своем повороте подает изделия на измерительную позицию,Во время измерения изделие поворачивается в центрах на один оборот за каждый цикл с помощью упругой передачи 4 с пружиной. Вращение детали тормозится для измерения в моменты попадания щупа-замыкателя 5 в разрывы контролируемой поверхности, При этом щуп-замыкатель включает электромагнитный тормоз 6 привода вращения детали. При торможении упругая передача 4 растягивается, не нарушая вращения распределительного...

Номер патента: 1281878

Опубликовано: 07.01.1987

Авторы: Кононов, Левитин, Мартынов, Рожковская

МПК: G01B 11/08

Метки: внутреннего, диаметра, изделия, крупногабаритного

...оптической оси 3 устройства,проходит по верхнему торцовому срезуизделия 7, затем через прозрачнуюдифракционкую решетку 4 и попадаетна противоположный конец диаметраизделия на верхний его срез, Вследствие того, что при прохождении светом дифракционкой решетки 4 происхо- .дит явление дифракции, на внутреннихдугах иэделия 7 вблизи торцового среза и на срезе кроме следа первичноголуча по обе стороны от него наблюда"ются дифрагированные отражения. Этнотражения располагаются парами симметричнопервичному лучу, Аналогичносветовой луч, вышедший иэ лазера 2, 55проходит с противоположной стороныпо верхнему торцовому срезу иэделия7,.затем через дифракционкую решетку 4 попадает на противоположный конец диаметра измеряемого изделия 7, По обе...

Номер патента: 1382508

Опубликовано: 23.03.1988

Авторы: Матвеев, Мезин

МПК: B08B 11/00, B08B 9/032

Метки: внутренней, изделия, полости, упругодеформируемого

...- повышение эффек 5 тивности очистки.На чертеже изображена схема для реализации способа очистки.Перед подачей очищаемой жидкости упругодеформируемое изделие 1, например гофрированная трубка, подсоединяется переход ником 2 к напорной магистрали 3, а другим концом - через дроссель 4 к сливной магистрали 5. Для фиксации изделия 1 от поперечных перемещений дроссель 4 установлен в направляющих б, параллельных продольной оси изделия, Таким образом, при подаче в полость изделия 1 жидкости изделие получает только продольную деформацию. Изменение величины осевой деформации изделия может быть достигнуто путем изменения давле- з 0 ния прокачиваемой жидкости или изменением проходного сечения дросселя. При периодическом изменении величины осевой...
