Система регулирования турбины с отбором пара

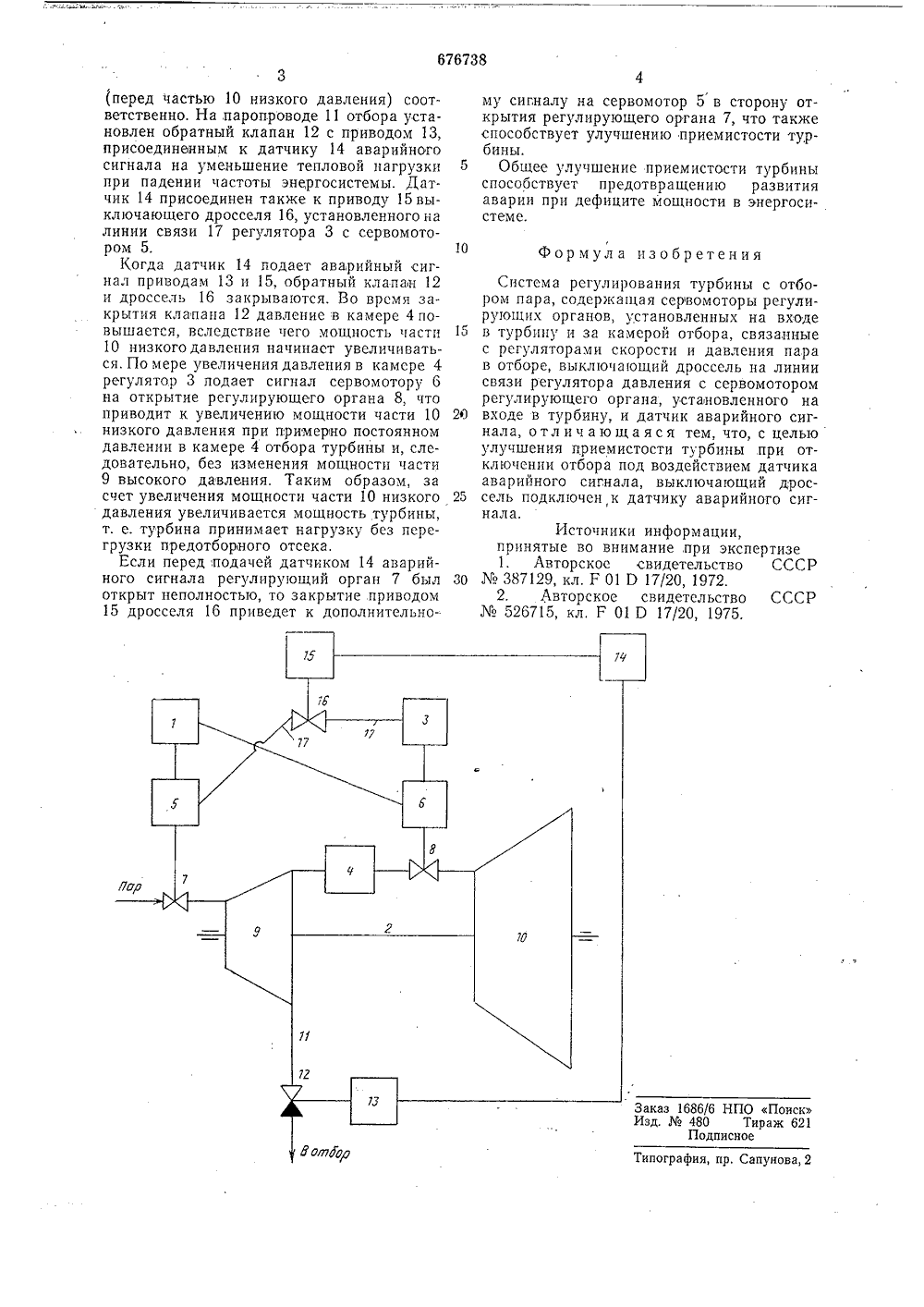

О П И С А Н И Е (11)676738ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТ ополнительное к авт, свид-ву -Ю 7 (21) 2516930 24 2) Заявлено 16.0 с присоединен Г О 1 О 17 м заявки Ъе дарственный комитет5) Дата опубликования описания 30.07.7) Авторы изобретен арлинер и В, Н. Проскурк М. М. Волынский,1) Заявитель Центрального конструкторского авэнер гор емонта рьковский фил ИНЫ С ОТБОРО СИСТЕМА РЕГУЛИРОВАНИЯПАРА 2 На че гаемой отбором 25 Регул я турбины мере 4 о и 6 регу ленных н 30 высокогоа схема предл ания турбины ртеже представлеистемы регулиропара,тор 1 скорости ври регулятор 3 датбора связаны слирующих органоа входе в турбиндавления) и за ащения ротора 2 ления пара в касервомоторами 57 и 8, установу (перед частью 9 камерой 4 отбора Изобретение относится к теплоэнергетике и может быть использовано для повышения степени участия турбин с отбором пара при ликвидации аварийных дефицитов мощности в энергосистеме.Известны системы регулирования турбины с отбором пара, содержащие сервомоторы регулирующих органов, установленных на входе в турбину и за камерой отбора, связанные с регуляторами и задатчиками скорости и давления пара в отборе, и датчик аварийного сигнала, подключенный к сервомотору регулирующего органа, установленного за камерой отбора 11. Приподаче аварийното сигнала, например, о падении частоты энергосистемы регулирующий орган за камерой отбора открывается и давление в этой камере падает. В результате уменьшается расход пара в отбор, возрастает расход в часть низкого давления и теплоперепад на часть высокого давления, что приводит к увеличению мощности турбины.Однако эти системы не предотвращают перегрузку предотборного отсека без введения ограничений, ухудшающих приемистость.Известна также система регулирования турбины с отбором пара, содержащая сервомоторы регулирующих органов, установленных на входе в турбину и за камерой отбора, связанные с регуляторами скорости и давления пара в отборе, выключающий дроссель на линии связи регулятора давления с сервомотором регулирующего органа, установленного на входе в турбину, и датчик аварийного сигнала 2.Система обеспечивает широкий диапазон регулирования и является наиболее близ кой к предлагаемой по технической сущности и достигаемому результату.Недостаток этой системы заключается втом, что она имеет ограниченную приемистость турбины при отключении отбора под 15 воздействием датчика аварийного сигнала.Цель изобретения - улучшение приемистости турбины при отключении отбора под воздействием датчика аварийного сигнала.Для этого выключающий дроссель под ключен к датчику аварийного сигнала,(перед частью 10 низкого давления) соответственно. На,паропроводе 11 отбора установлен обратный клапан 12 с приводом 13, присоединенным к датчику 14 аварийного сигнала на уменьшение тепловой нагрузки при падении частоты энергосистемы. Датчик 14 присоединен также к приводу 15 выключающего дросселя 16, установленного на линии связи 17 регулятора 3 с сервомотором 5. 10Когда датчик 14 подает аварийный сигнал приводам 13 и 15, обратный клапан 12 и дросссль 16 закрываются. Во время закрытия клапана 12 давление в камере 4 повышается, вследствие чего мощность части 15 10 низкого давления начинает увеличиваться. По мере увеличения давления в камере 4 регулятор 3 подает сигнал сервомотору 6 на открытие регулирующего органа 8, что приводит к увеличению мощности части 10 26 низкого давления при примерно постоянном давлении в камере 4 отбора турбины и, следовательно, без изменения мощности части 9 высокого давления. Таким образом, за счет увеличения мощности части 10 низкого 25 давления увеличивается мощность турбины, т, е. турбина принимает нагрузку без перегрузки предотборного отсека.Если перед, подачей датчиком 14 аварийного сигнала регулирующий орган 7 был 30 открыт неполностью, то закрытие приводом 15 дросселя 16 приведет к дополнительному сигналу на сервомотор 5 в сторону открытия регулирующего органа 7, что также способствует улучшению приемистости турбины.Общее улучшение приемистости турбины способствует предотвращению развития аварии при дефиците мощности в энергосистеме,ГФормула изобретения Система регулирования турбины с отбором пара, содержащая сервомоторы регулирующих органов, установленных на входе в турбину и за камерой отбора, связанные с регуляторами скорости и давления пара в отборе, выключающий дроссель на линии связи регулятора давления с сервомотором регулирующего органа, установленного на входе в турбину, и датчик аварийного сигнала, отличающаяся тем, что, с целью улучшения приемистости турбины при отключении отбора под воздействием датчика аварийного сигнала, выключающий дроссель подключен к датчику аварийного сигнала,Источники информации,принятые во внимание,при экспертизе 1. Авторское свидетельство СССР38129, кл, Г 01 Р 17/20, 1972,2. Авторское свидетельство СССР526715, кл, Г 01 Р 17/20, 1975.
