Дозатор для сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 664039
Автор: Восканян
Текст

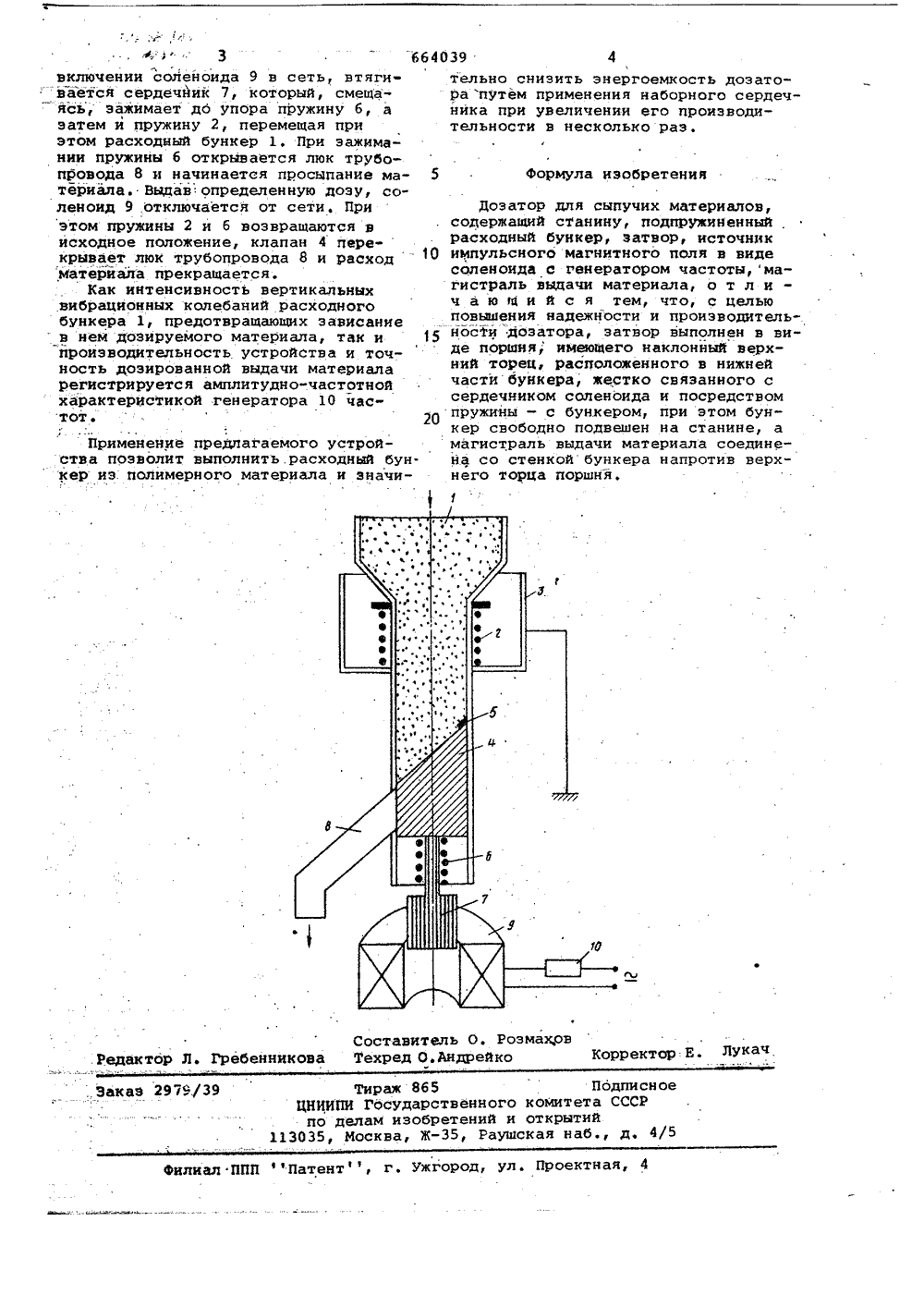

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ пдтен но тедилчес о юлиотера ц(-Союз Советских Социалистических Республик(51)М, Кл,2 с присоединением заявки М -6 01 Г 13/00 Государственный комитет СССР но делам изобретений н открытийОпубликовано 2505,79, Ьюллетень Й 9 19 Дата опубликования описания 2805.79(54) ДОЗАТОР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ 2 Изобретение относится к дозированной выдаче сыпучих материалов, преимущественно зернистых, и может бытьиспользовано в пищевой, строительной и других отраслях промьтнленности.Известен дозатор для сыпучих материалов, содержащий расходный бункер с опорной сеткой на дне, источник возбуждения переменного магнитного поля - соленоид и магнитно-твердыерабочие тела в виде шаров.Наиболее близок к предлагаемому изобретению дозатор для сыпучих материалов, сОдержащий станину, подпружиненный расходный бункер, затвор, источник импульсного магнитного поляв виде соленоида с генератором частот и магистраль выдачи материала.Недостатком такого устройства является ограниченная его производительность, связанная с полезной площадью расхода, которая может быть только меньше, площади зазора соленоида. Цель изобретения - повышение надежности и производительности доза- тора.Это достигается тем, что в устройстве затвор выполнен в виде поршйя, имеющего наклонный верхний торец,расположенного внижней части бунке-ра, жестко связанного с сердечникомсоленоида и посредством пружин - сбункером, при этом бункер свободноподвешен на станине, а;магистральвыдачи. материала соединена со стен"кой бункера напротив верхнего торцапоршня,На чертеже изображен предлагаеваайдозатор, общий вид.Он имеет расходный бункер 1, кото.рый подпружинен пружиной 2 и свобод- .но подвешен на неподвижном кронштейне станины 3, внутри расходного бункера расположен поршневой клапан 4,ограничитель 5 его хода, пружина б,расположенная под клапаном, с кото"; рым жестко связан сердечник 7, на бо 2 О ковой поверхности расходного бункерарасположен трубопровод 8 выдачи материала, соленоид 9 и генератор 10частот.25 Устройство работает следующим об-разом.В расходный бункер 1 засыпаетсядоэируемый материал, который при отсутствии магнитного поля задерживаетЗО ся.на наклонном торце клапана 4. ПриФормула изобретения Составитель О. Розмаховор Л. Гребенникова Техред О.Андрейко Корре Лукач Подписнтвенного комитета СССРетений и открытий35, Раушская наб., д, 4 аж 86 удар изоб е 979./39 Тир ЦНИИПИ Го по делам 113035, Москка иал ППП фПатент, г. Ужгород, ул. Проектная,М3 6640 включении соленоида 9 в сеть, втягивается сердечйик 7, который, смещаясь, зажимает дб упора пружину 6, а затем и пружину 2, перемещая при этом расходный бункер 1, При зажимании пружины 6 открывается люк трубопровода 8 и начинается просыпание ма териала. Выдав определенную дозу, соленоид 9 .отключается от сети. Прн этом пружины 2 и б возвращаются в исходное положение, клапан 4 перекрывает люк трубопровода 8 и расход матерйала прекращается,Как интенсивность вертикальных вибрационных колебаний расходного бункера 1, предотвращающих зависаниев нем дозируемого материала, так и 15 производительность устройства и точность дозированной выдачи материала регистрируется амплитудно-частотной характеристикой генератора 10 частот. 20 Применение предлагаемого устройства позволит выполнить. расходный бункер из полимерного материала и эначительно снизить энергоемкость дозатора путем применения наборного сердечника при увеличении его производительности в несколькораз,Дозатор для сыпучих материалов,содержащий станину, подпружиненныйрасходный бункер, затвор, источникимпульсного магнитного поля в видесоленоида с генератором частоты,магистраль выдачи материала, о т л и -ч а ю щ и й с я тем, что, с цельюповышения надежности и производительности доватора, затвор выполнен в виде поршня, имеющего наклонйый верхний торец, расположенного в нижнейчасти бункера, жестко связанного ссердечником соленоида и посредствомпружины - с бункером, при этом бункер свободно подвешен на станине, амагистраль выдачи материала соединейа со стенкой бункера напротив верхнего торца поршня,
СмотретьЗаявка
2544584, 15.11.1977
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРОДУКТОВ БРОЖЕНИЯ
ВОСКАНЯН РАЗМИК АМАЯКОВИЧ
МПК / Метки
МПК: G01F 13/00
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/2-664039-dozator-dlya-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Дозатор для сыпучих материалов</a>
Бункер для хранения и выдачи сыпучих материалов
Номер патента: 636140
Опубликовано: 05.12.1978
Авторы: Дорожкин, Кашицын, Марутян, Семенко, Щербаков, Ярошевич
МПК: B65G 3/04
Метки: бункер, выдачи, сыпучих, хранения
...подпружиненных болтов15 закреплено коническое днище 2 емкости 1 бункера.Под разгрузочной кольцевой щелью,образованной кромкойконического днища 2 и наружной поверхностью эластичной оболочки, размещается упрочняемая цилиндрическая деталь 16, размещенная с зазором концентрично центрирующему стакану 17,Бункер работает следующим образом.На позиции загрузки исполнительныймеханизм (не показан) перемещает штокб вверх, сжимая пружину 5, При этомконтактирующие поверхности штока б и636140 Формула изобретения Составитель С. МирошинРедактор Н. Ахмедова Техред О.Андрейко Коррект оксич 033 о комите изобрете Ж, Р Заказ 6862/13ЦНИИПИ Г Подписноеа Совета Иинистроий и открытийушская наб., д. 4 Тиражосударственнпо делам113035, Иоскв илиад ППП Патентф,...
Бункер для хранения и выдачи сыпучих материалов
Номер патента: 1399222
Опубликовано: 30.05.1988
Автор: Гевлич
МПК: B65D 90/54
Метки: бункер, выдачи, сыпучих, хранения
...11 на фиг. 2; на фиг. 4 - сечение А - А на15 фиг. 3; на фиг. 5 - разрез Б - Б на фиг. 2; на фиг. 6 - разрез В - В на фиг. 5.Бункер представляет собой корпус 1 и расположенный на его выходе затвор, включающий поворотные пластины 2, снабженные рычагами 3 с роликами на концах 4. Другие концы рычагов 3 жестко соединены с осями 5, с которыми также жестко соединены поворотные пластины 2. В свою очередь оси 5 закреплены между направляющими 6, закрепленными на каретке 7, на 25 которой смонтированы колеса 8, профилированные направляющие 9, состоящие из участков 10, 11, 12.Бункер работает следующим образом.Сыпучий материал заполняет бункер 1. Для опорожнения бункера включают лебедку 13, канат 14 наматывается на барабан ле 2бедки 13 и приводит в...
Расходный бункер для сыпучего материала склонного к сводообразованию
Номер патента: 1838212
Опубликовано: 30.08.1993
Автор: Свальнов
МПК: B65D 88/64
Метки: бункер, расходный, сводообразованию, склонного, сыпучего
...корпуса 1, внутри которого расположена штанга 2 с жестко установленными на ней рабочими элементами выполненными в виде поперечин 3, к которым прикрепляются одним концом гибкие тяги 4, которые другими При выдаче сыпучего ма чается привод 7, шток котор возвратно-поступательные д водит в колебательные и воз пательные движения штангу гибкие тяги 4 будут скручива чиваться, поднимаясь и опус мым приводя в движение сыпу одновременно разрыхляя ег сводообразования. Свободно а вклювершая ия, при- о-постури этомраскрутем сатериал, зрушаяенные1838212 15 Фыг 2 фЦ оставитель А.Свальновехред М.Моргентал Корректор Е.Папп Реда кт аказ 2895, Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж,...
Расходный бункер для сыпучего материала, склонного к сводообразованию
Номер патента: 220844
Опубликовано: 01.01.1968
Автор: Солодков
МПК: B65D 88/28
Метки: бункер, расходный, сводообразованию, склонного, сыпучего
...найти применение в отраслях народного хозяйства, процесс производства которых связан с питанием установок непрерывного действия насыпными материалами, обладающими средней или плохой сыпучестью.Известные расходные бункера для сыпучего материала, включающие корпус, коническое днище и вибропобудитель, не обеспечивают разгрузку бункера без сводообразования, что приводит к неравномерному течению материала и гидравлическим ударам, возникающим вследствие случайных обвалов застойных зон.Описываемый расходный бункер отличается от известных тем, что коническое днище его выполнено из двух полуконусов, соединенных между собой диаметрально расположеннымп течками, образующими в коническом днище разгрузочный канал щелевидной формы, а...
Бункер для хранения и выдачи сыпучего материала
Номер патента: 673544
Опубликовано: 15.07.1979
Автор: Залдастанишвили
МПК: B65G 3/12
Метки: бункер, выдачи, сыпучего, хранения
...его поворота на90 в вертикальной плоскости в соответствующем разгрузочном отверстии.На рамах 8,9 конвейеров 4 и 5 укреплены противовесы 10,11. Привод кон 3 .67вейеров осуществляется от приводного механизма 12. Днище 13 бункеравыполнено дугообразным в соответствиис радиусом поворота каждого иэ кон вейеров и снабжено упорами 14 и 15,ограничивающими поворот конвейеров.В местах выгрузки материала конвейерами установлены лотки 16 и 17, покоторым расположены, транспортныесредства 18 и 19,Бункер работает следующим образом.В начале загрузки бункера материалом конвейеры 4,5 с захватнымиорганами с помощью противовесов 10,11 повернуты вокруг валов 6,7 и занимают горизонтальное положение(показано на. Фиг.1 пунктиром).По мере наполнения...
