Устройство для предотвращения потерь нефтепродуктов, хранимых в резервуаре

Номер патента: 1604981

Опубликовано: 07.11.1990

Авторы: Ахметов, Бабин, Григоренко, Каравайченко, Садыков, Трофимов, Шнейдер

МПК: E04H 7/02

Метки: вертикальный, жесткой, крышей, нефтепродуктов, резервуар, хранения, цилиндрический

...в виденструктивно Изобретение относится к строительству вертикальных цилиндрических резервуаров для хранения нефтепродуктов в условиях слабонесущих и пучинистых грунтов.Целью изобретения является повышение надежности резервуара путем увеличения допустимых осадок основания.Конструктивное выполнение приемораздаточного устройства в виде П-образного трубопровода позволяет исключить сопряжение трубопровода со стенкой резервуара и, следовательно, местные напряжения и деформации, возникающие в зоне соединения.На чертеже изображен резервуар, общий вид.Вертикальный. цилиндрический резервуар с жесткой крышей для хранения нефтепродуктов имеет корпус 1, опирающийся на основание 2, шахтную лестницу 3 и приемораздаточное устройство 4, неразьемно...

Номер патента: 601199

Опубликовано: 05.04.1978

Авторы: Гусев, Ищенко, Ливкин, Поповский, Чолоян

МПК: B65D 87/18

Метки: нефтепродуктов, потерь, предотвращения, резервуарах, хранимых

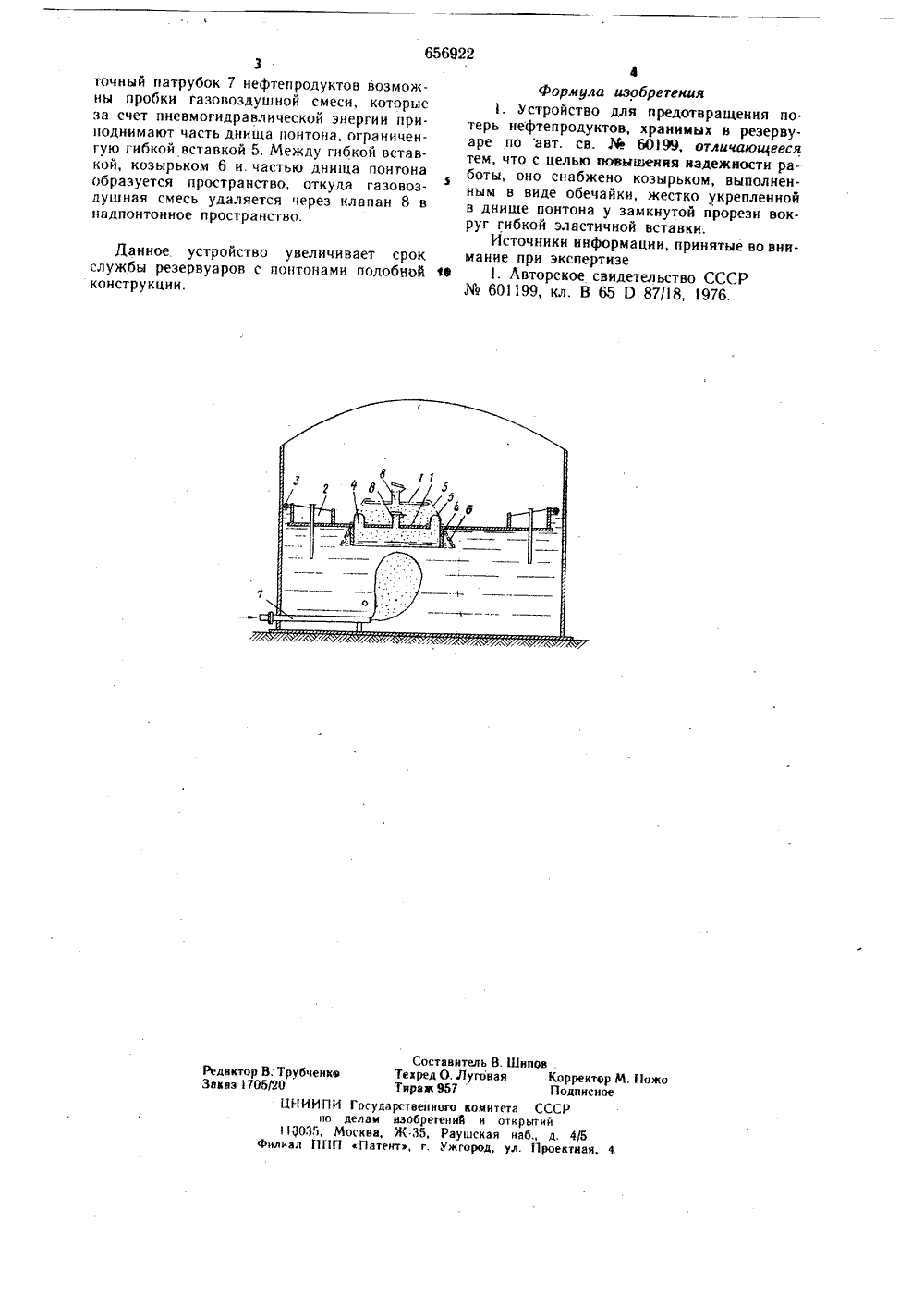

...пробок.Для удаления газовоздушных пробок, чопадающих в резервуар прои закачке нефтепроду ктов, и повышения надежности в работе устройства, понтон 1 выполнен с замкнуой прорезью,и снабжен гибкой эластичгной вставкойразмещенной нал прорезью и жестко связанной с понтоном, и клапаном лля пере- пуска,газовоздушной смеси в налпонтонное пространство.На чертеже изображено предлагаемое устройство, общий вил.Устройство представляет собой плавающий на поверхности нефтепродукта понтон, состоящий из плоского, например, металлического днища 1, соединенного с коцевой :,астью 2 понтона лосрелством гибкой вставки 3. Кольцевая часть 2 может быть выполнена в виде полого кольца, закрытого со всех 5 сторон или открытого сверху и разделенногона...

Номер патента: 1671159

Опубликовано: 15.08.1991

Автор: Корсаков

МПК: B65D 90/28, B65D 90/30

Метки: легкоиспаряющихся, нефтепродуктов, понтоном, резервуар, резервуаре, хранения

...- масс"су опорного кольцевого элемента сприкрепленным к нему уплотнением,третий - массу нижней части оболочки,поднятой над поверхностью хранимогонефтепродукта, четвертый - массу ниж-.ней части оболочки, находящейся вхранимом нефтепродукте, уменьшеннуюна величину выталкивающей силы. Правая часть уравнения определяет подъемную силу от давления паров на веРх-.нюю часть оболочки, Второе условие(исключение воэможности отрыва оболочки от поверхности продукта) оэначает, р = р, т,е, давление в оболочке должно быть не больше, чем то,которое определится из формулы (1)при р 1 = р. Для определения необХофдимой длины патрубка давление вформуле необходимо выразить в единицах длины столба вытесняемого из оболочки продукта по зависимости(2)...

Номер патента: 1551629

Опубликовано: 23.03.1990

Авторы: Агзамова, Бронштейн, Молодцова, Сиразетдинов

МПК: B65D 90/32

Метки: нефтепродуктов, потерь, предотвращения, резервуарах, хранении

...выполнены в виде дуг и расположены с нижней стороны днища. 5 ил. В днигце 3 выполнены отверстия 7, по периметру которых с верхней стороны днища 3 приварены стаканы 8, в которых коаксиально укреплены опорные стойки 5. В стенке каждой опорной стойки 5 в зоне размещения стакана 8 выполнены окна 9 для прохода воздуха. Несколько ниже окон 9 к стойкам приварены распорные кольца 10, в которых выполнены отверстия 11. Стаканы 8 сверху закрыты от атмосферных осадков кожухами 12.С нижней стороны днища 3 укреплены козырьки 13, каждый из которых имеет форму дуги и расположен таким образом, что его вогнутая сторона обращена к приемно- раздаточному патрубку 14, который располо. жен горизонтально под днищем 3 в стенке резерву а ра 1.Устройство работает...

Номер патента: 1274976

Опубликовано: 07.12.1986

Авторы: Архипов, Бексянтеев, Зачетейский, Казубов, Козлов, Тимофеев

МПК: B65D 88/34

Метки: жидкостями, легкоиспаряющимися, понтон, резервуара

...ходимо для обеспечения базирования периферийной части понтона по внутренней поверхности вертикальных стенок резервуара с учетом имеюгцих место отклонений резервуара от правильной геометрической формы. В этой части единый модуль для всех типоразмеров резервуаров лимитируется меньшим типоразмером резервуара с соответственно меньшим диаметром. Здесь зазор между меньшими основаниями трапеций наименьший. Например, если для резервуара вертикального стального РВС с объемом 200 м зазор между меньшими основаниями трапеции равен 10 мм, то при формировании из этих же модулей периферийной части понтона для РВС с объемом 10000 м этот зазор равен 48 мм. Пластина 3 может иметь продольные выемки 5 на боковых поверхностях с обращенными вверх...
