Почвообрабатывающее орудие
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 656569
Автор: Ярков
Текст

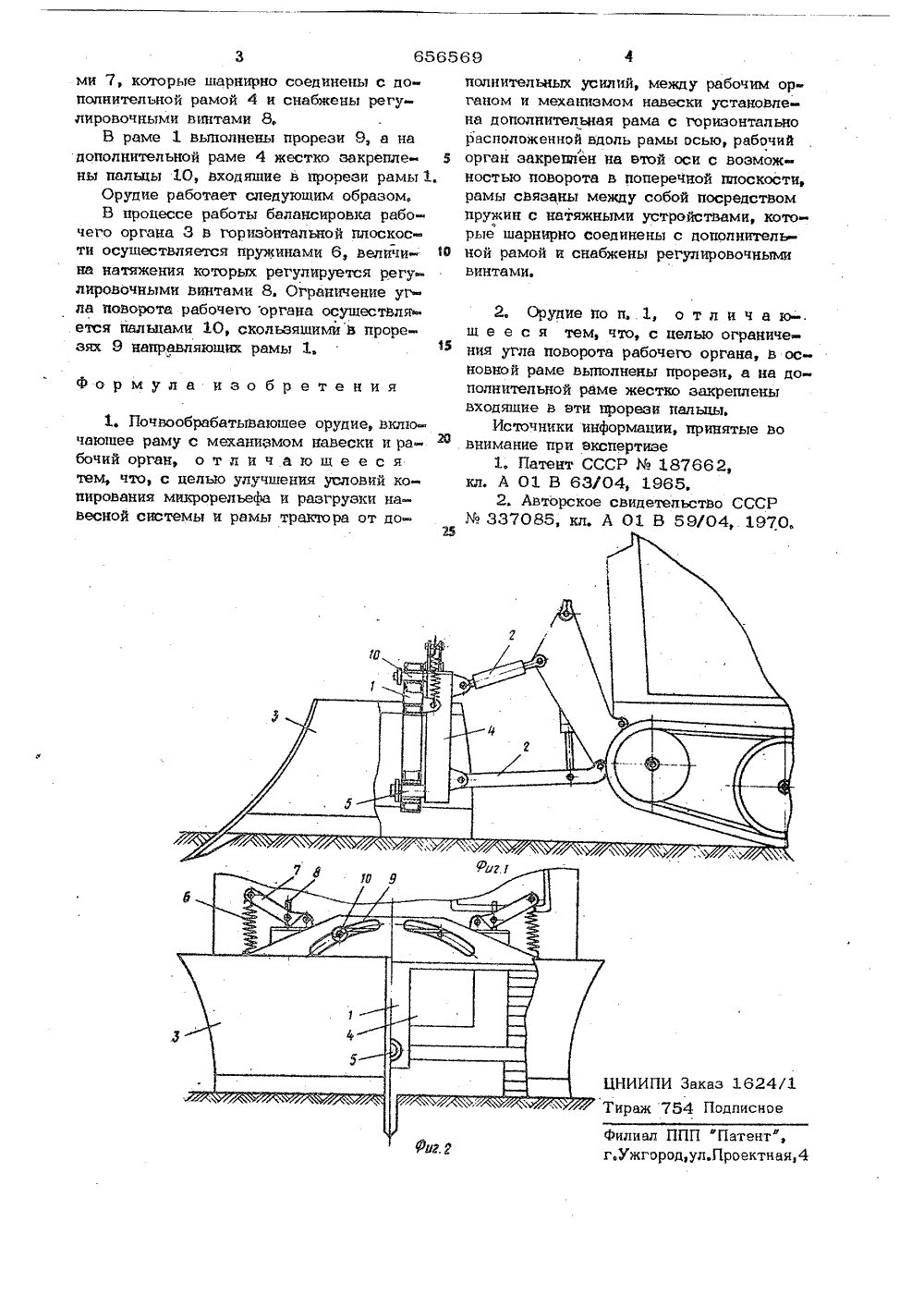

(5 И М. Кл. А 01 В 59/04 присоединением заявки % ввудвратвенный квинтет СССР ве делам нзобретеннй н ютнрытнй),Заявител песохимии институт пес рхангеп 54) ПОЧВООБРАБАТЫВАЮШЕЕ ОРУЙ Изобретение относится к области песохозяйственного машиностроения, в частности к почвообрабатывающим орудиям,Известно почвообрабатываюшее орудие,вкпючаюшее раму, верхние и нижние тягинавесной системы 11.5Наиболее близким к изобретению является почвообрабатываюшее орудие, вкпючаюшее раму с механизмом навески и рабочий орган (21,В известных орудиях не соблюдается 16требуемое условие копирования микрорельефа, кроме того, эти орудия не способныразгрузить навесную систему и раму трактора от дополнительных усилий.Цепью изобретения является упучшение условий копирования микрорельефа иразгрузка навесной системы и рамы трактора от дополнительных усилий и ограничение угла поворота рабочего органа.В предлагаемом орудии между рабо Вчим органом и механизмом навески установлена дополнительная рама с горизонтально расположенной вдоль рамы осью,на которой с взмнстью поворота в поперечной плоскости закреплен рабочий орган, причем рама связана с дополнительной рамой посредством пружин с натяжными устройствами, которые шарнирно соединены с дополнительной рамой и снабжены регупировочными винтами, кроме того, в основной раме выполнены прорези, а на дополнительной раме жестко закреплены пальцы, входящие в прорези рамы.На фиг. 1 изображено почвообрабатываюшее орудие, вид сбоку; на фиг. 2- то же, вид спереди,Почвообрабатываюшее орудие включает раму 1 с механизмом навески 2 трактора и рабочий орган 3. Между механизмом навески и рабочим органом установлена дополнительная рама 4 с горизонтально- продольной осью 5, на которой с возмож постыл поворота в поперечной плоскости закреплен рабочий орган 3, причем рама 1 связана с дополнительной рамой 4 посредством пружин 6 с натяжными устройствами 7, которые шарнирно соединены с дополнительной рамой 4 и снабжены регулировочными винтами 8 рВ раме 1 выполнены прорези 9, а на дополнительной раме 4 жестко закрепле ны пальцы 10, входящие в прорези рамы 1. Орудие работает следующим образом, В процессе работы балансировка рабочего органа 3 в горизонтадьной плоскости осуществляется пружинами 6, величи 16 на натяжения которых регулируется регу дировочными винтами 8, Ограничение угла поворота рабочего органа осуществля ется пальцами 10, скользящимиь прорезях 9 направляющих рамы 1, формула изобретения1. Почвообрабатываюшее орудие, включающее раму с механизмом навески и рабочийорган, отдичающееся тем, что, с целью улучшения условий копирования микрорельефа и разгрузки навесной системы и рамы трактора от до 25 полнительных усилий, между рабочим органом и механизмом навески установлена дополнительная рама с горизонтально расположенной вдоль рамы осью, рабочий орган закреплен на втой оси с возможностью поворота в поперечной плоскости, рамы связаны между собой посредством пружин с натяжными устройстьами, которые шарнирно соединены с дополнительной рамой и снабжены регулировочными винтами. 2. Орудие по п 1, о т л и ч а ю-. ш е е с я тем, что, с целью ограничения угла поворота рабочего органа, в основной раме выполнены прорези, а на дополнительной раме жестко закреплены входящие в эти прорези пальцы.Источники информации, принятые во внимание при экспертизе1, Патент СССР187662,кл. А 01 В 63/04, 1965.2. Авторское свидетельство СССР337085, кл. А 01 В 59/04, 1970.ИИПИ Заказ 1624раж 754 Подписно филиал ППП "Патент", г.Ужгород,ул.Проектная,4
СмотретьЗаявка
2423210, 23.11.1976
АРХАНГЕЛЬСКИЙ ИНСТИТУТ ЛЕСА И ЛЕСОХИМИИ
ЯРКОВ ВИТАЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: A01B 59/04
Метки: орудие, почвообрабатывающее
Опубликовано: 15.04.1979
Код ссылки
<a href="https://patents.su/2-656569-pochvoobrabatyvayushhee-orudie.html" target="_blank" rel="follow" title="База патентов СССР">Почвообрабатывающее орудие</a>
