Кольцо для кольцевых прядильных и крутильных машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

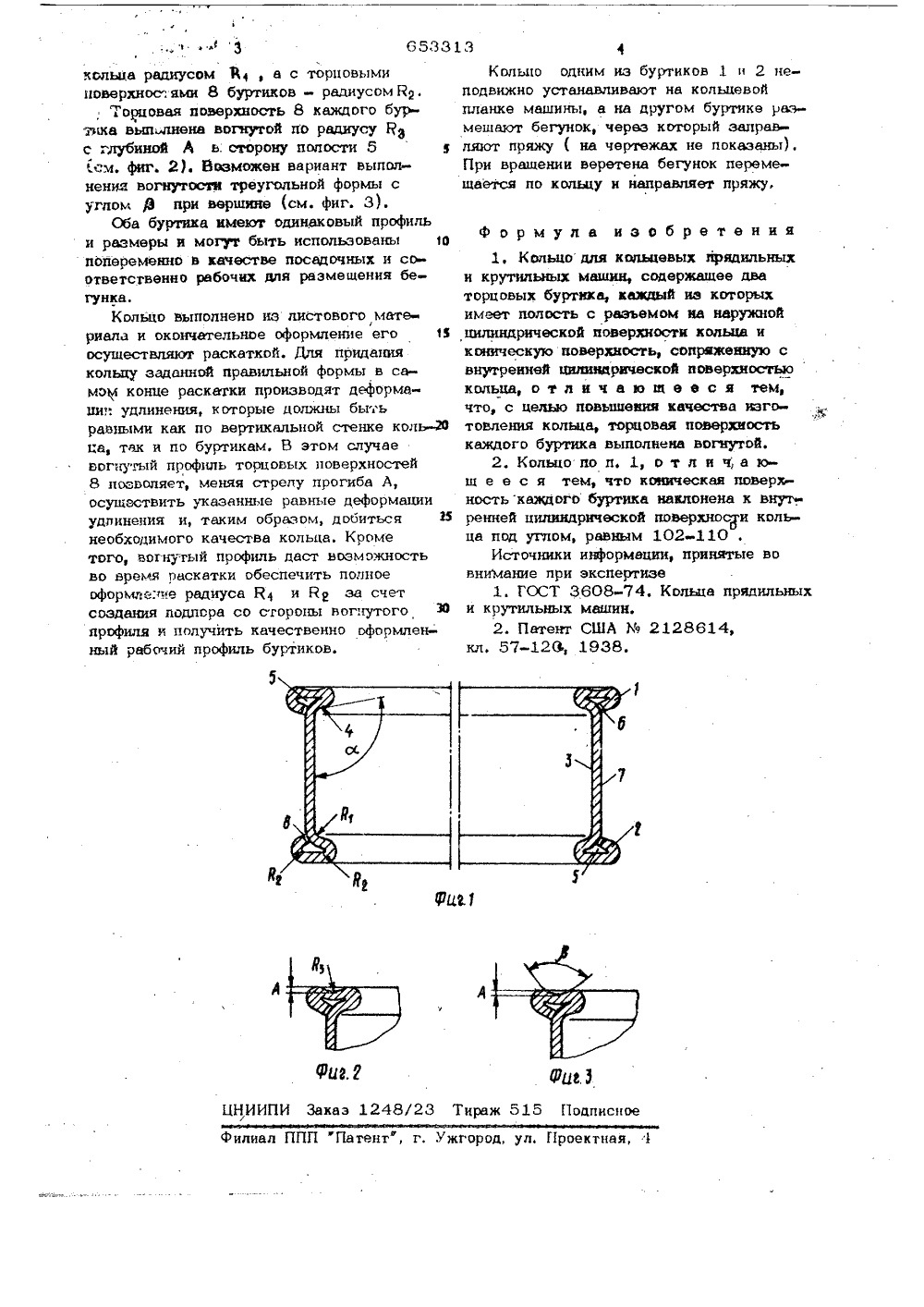

юз СоветскициалкстичФснн яубл свидетельств й АВТОР 6) Дополнительное к авт. свнд-ву(54) О ДЛЯ КОЛЬЦЕВЫХ ПРЯДИЛЬНЫХКРУТИЛЬНЫХ МАШИН а Оп Ис ИЗОБРЕ еИзобретение относится к текстильнойпромышленности и касается крутильныхмеханизмов, а именно колец.Известно кольцо для кольцевых прядильных и крутильных машин, имекипеедва торцовых сплошных буртика, связанных с внутренней цилиндрической поверхностью кольца конической поверхностью,налоненной к ней под углом 102-110 1 .оОднако это кольцо трудоемко в изготовленни, что обусловлено необходимостью таобработки кольца на различных видахтехнологического оборудования,Наиболее близким из известных технических решений к изобретению являетсякольцо для кольцевых прядильных и крутильных машин, содержащее два торцовыхбуртика, каждый из которых ттмеет полостьс разъемом на наружной цилтщдрическойповерхности кольца и коничсскую поверхность, сопряженную с внутренней цилиндрической поверхностью кольца (2 .Однако такая конструкция не обеспечивает получение заданного рабочего профиля кольца и соответственно качествего изготовления,Цель изобретения - повышение качества изготовлещтя кольца,Эта цель достигается тем, что торцовая поверхность каждого буртика выполнена вогнутой, а коническая поверхность его наклонена к внутренней цилиндрической поверхности кольца подуглом, равным 102-110 .На фиг. 1 изображено предлагаемоекольцо, разрез; на фиг. 2 и 3 - варианты выполнения торцовой поверхности буртика кольца,Кольцо содержит два торцовых буртика 1 и 2, каждый из которых связан с внутренней цилиттдрической поверхностью 3 кольца конической поверхностью 4, на клоненной к нейпод углом а, равнымо102-110 . Каждый буртик имеет компенсационную полость 5 с разъемом 6 на наружной цилиндрической поверхности 7 кольца. Конические повеохности 4 сопряжены с цилиндрической поверхностью 3, фкольца радиусом В, а с торцовымиповерхнос". ями 8 буртиков - радиусом Яр.Тооцовая поверхность 8 каждого бурзцка вылдиена вогнутой по радиусу Яс глубиной А ь. сторону полости 5ф.см. фиг. 2). оозможен вариант выполнения вогнутости треугольной формы суглом Э при вершине (см. фиг. 3).Оба буртика имеют одинаковый профильи размеры и могут быть испольэованы 10попеременно в качестве посадочных и соответственно рабочих для размещения бегунка.Кольцо выполнено из листового материала и окончательное оформление его 35осуществляют раскаткой. Для приданиякольцу заданной правильной формы в самом конце раскатки производят деформации удлинения, которые должны бьггьравными как по вертикальной стенке коль ца, так и по буртикам. В этом случаевогнутый профиль торцовых поверхностей8 позволяет, меняя стрелу прогиба А,осуществить указанные равные деформацииудлинения и, таким образом, добиться 25необходимого качества кольца. Крометого, вогнутый профиль даст возможностьво время раскатки обеспечить полноеоформпе:ще радиуса Я и йр за счетсоздания подпора со стороны вогнутого ЗОпрофиля и получить качественно оформлен-.ный рабочий профиль бургиков,Кольцо одним из буртиков 1 н 2 неподвижно устанавливают на кольцевой планке машины, а на другом буртикв рюмешают бегунок, через который эалравляют пряжу ( иа чертежах не показаны)При вращении веретена бегунок перемешается по кольцу и направляет пряжу,Формула изобретения 1. Кольцо для кольцевых прядильныхи крутильных мешин, содержащее дваторцовых буртика, каждый иа которыхимеет полость с разъемом иа наружнойцилиндрической поверхности кольца иконическую поверхность, сопряженную свнутренней цищищрической поверхностьюкольца, о т л и ч а ю щ е в с я тем,что, с целью повышения качества изготовления кольца, торцовая поверхиостькаждого буртика выполнена вогнутой.2. Кольцо по и, 1, о т л и ч, а юш е е с я тем, что коническая поверхностькаждого буртика наклонена к внутренней цилиндрической поверхносоти кольца под углом, равным 102 110 .Источники информации, принятые вовниМание при экспертизе1. ГССТ 3608-74. Кольца прядильныхи крутильных машин.2. Патент США % 2128614,кл, 5712 Ф, 1938,
СмотретьЗаявка
2468446, 29.03.1977
ПРЕДПРИЯТИЕ ПЯ Р-6543
ЦЕПУЛИН ВЛАДИМИР АНАТОЛЬЕВИЧ, ФИРСОВ БОРИС НИКОЛАЕВИЧ, НЕГАЧЕВ НИКОЛАЙ НИКОЛАЕВИЧ, ЗНОБИН АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: D01H 7/60
Метки: кольцевых, кольцо, крутильных, машин, прядильных
Опубликовано: 25.03.1979
Код ссылки
<a href="https://patents.su/2-653313-kolco-dlya-kolcevykh-pryadilnykh-i-krutilnykh-mashin.html" target="_blank" rel="follow" title="База патентов СССР">Кольцо для кольцевых прядильных и крутильных машин</a>
