Трансформатор

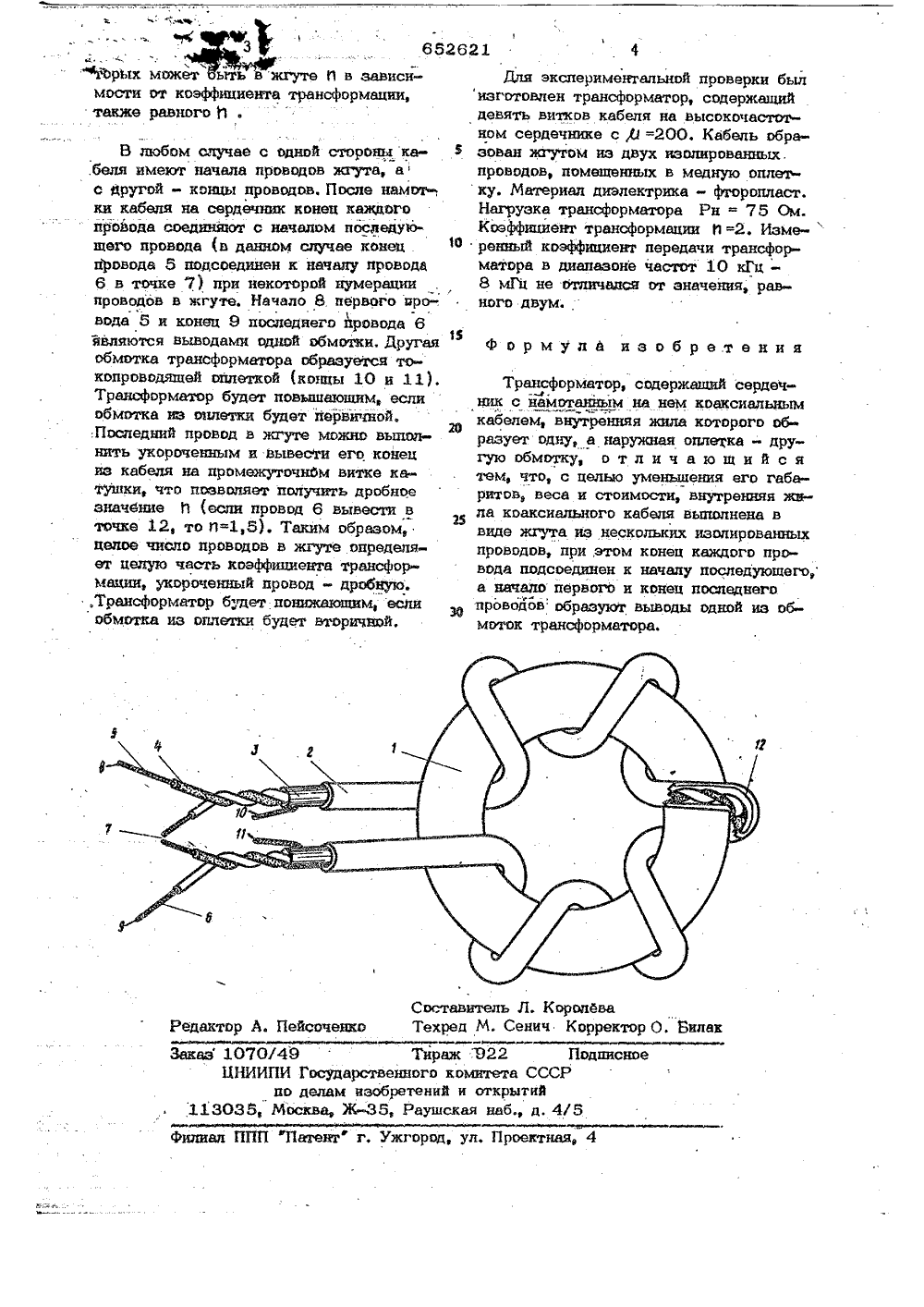

ччолаЯпйтеч . ис-технич к, Я1 б оииоге,:ь ,:(. Сщов СоветсиикСоциалист ицесва республик,21 (088,8) присоединением ааявк Гкуератаиеий %щит СССР ве двлам нзебретв я открытей(71) Заявитель технический инсти восибирский э(54 ТРАНСФОРМА трансформатор имеет относительно боль 1 щие габариты и вес.Целью изобретения является уменьшение габаритов, веса и стоимости трансформатора при сохранении высокой степени магнитной связи между обмотками.Это достигается, тем, что в предлагаемом трансформаторе внутренняя жилакоаксиального кабеля выполнена в видежгута из нвскольких изолированных про В водов, при этом конец каждого проводаподсоединен к началу последующего, аначало первого и конец последйего проводов обрюуют выводы одной из обмотоктрансформатора.1 й с Изобретение относится к области радио- и электротехники, а именно к устройствам, преобразующим напряжения . и токи, в частности к импульсным (широкополосным) трансформаторам,Известен трансформатор с обмотками из коаксиального кабеля, выполненный путем намочи коаксильным кабелем И катушек на общем сердечнике с последующим соединением оплеток всех катушек параллельно (одна обмотка), а центральных жил последовательно (другая обмотка). Коэффициент трансформации такого трансформатора равен числу катушек на сердечнике. Недостатком этого трансформатора является наличие нескольких катушек на сердечнике, что удорожа-; ет трансформатор, а также увеличивает его вес и габариты.Известен также трансформатор, содерЮ жащий сердечник с намотанным на нем коаксиальным кабелемвнутренняя жила которого образует одну, а наружная оплетка - другую обмотку. Однако и этот На чертеже дана конструктивная схема описываемого трансформатора с коэф. фициентом трансформации, равным двум.Трансформатор содержит сердечник 1 намотанным на нем коаксиальным кабелем, который состоит из внешней изоляции 2 кабеля, наружной оплегки 3 (трубки либо металлической оплетки) кабеля и изоляции 4 проводов 5 и 6 жгута, ко"фЪрых может ыть в жгуте И в зависимости от коэффициента трансформации,также равного И . Для экспериментальной проверки былизготовлен трансформатор, содержащий девять витков кабеля на высокочастог ном сердечнике с,О =200. Кабель образован жгутом из двух изолированных.проводов помещенных В медную оплет ку. Материал диэлектрика - фторопласт.Нагрузка трансформатора Рн " 75 Ом.Коэффициент трансформации и =2. Изме 1 О ренный коэффициент передачи трансформатора в диапазоне частот 10 кГц - 8 мй 1 не отличапси от значения, равного двум. 1 Формула изобретения итель Л. Королева , Сенич Корректо Остав ехред А. Пейсоченко Тираж 022 Подписноерственного комитета СССРзобретений и открытий5, Раушская наб., д. 4/5 1130 нт г. Ужгород, ул. Проектная, 4 ал ПП В любом случае с одной стороны ка.беля имеют начала проводов жгута, ас другой - концы проводов. После намот-; ки кабеля на сердечник конец каждого йройода соединяют с началом последующего провода (в данном случае конец провода 5 подсоединен к началу провода 6 в точке 7) прн некоторой нумерации проводов в жгуте, Начало 8 первого цровода 5 и конец 9 последнего провода 6 являются выводами одной обмотки, Другая обмотка трансформатора образуется токопроводяшей оплеткой (концы 10 и 11). Тралсформатор будет повышающим, если обмотка из оплетки будет йервичной, :Последний провод в жгуте можно выполнить укороченным и вывесили его конец из кабеля на промекуточнбм витке катушки, что позволяет получить дробное значение й (если провод 6 вывести в точке 12, то П=1,5). Таким образом, целое число проводов в жгуте онределяет целую часть коэффициента трансформации, укороченный провод - дробную. ,Трансформатор будет понижающим, еслиобмотка из оплетки будет вторичной. Трансформатор, содержащий сердечжк с намотанным на нем коаксиальным кабелем, внутренняя жила которого образует одну, а наружная оплетка - другую обмотку, о т л и ч а ю щ и й с я тем, что, с целью уменьшения его габаритов, веса и стоимости, внутренняя жила коаксиального кабеля выполнена в виде жгута из нескольких изолированных проводов, при,этом конец каждого провода подсоединен к началу последующего, а начало первого и конец последнего проводов образуют выводы одной из обмоток трансформатора.
