Устройство для вывода стоп, состоящих из вертикально расположенных листов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

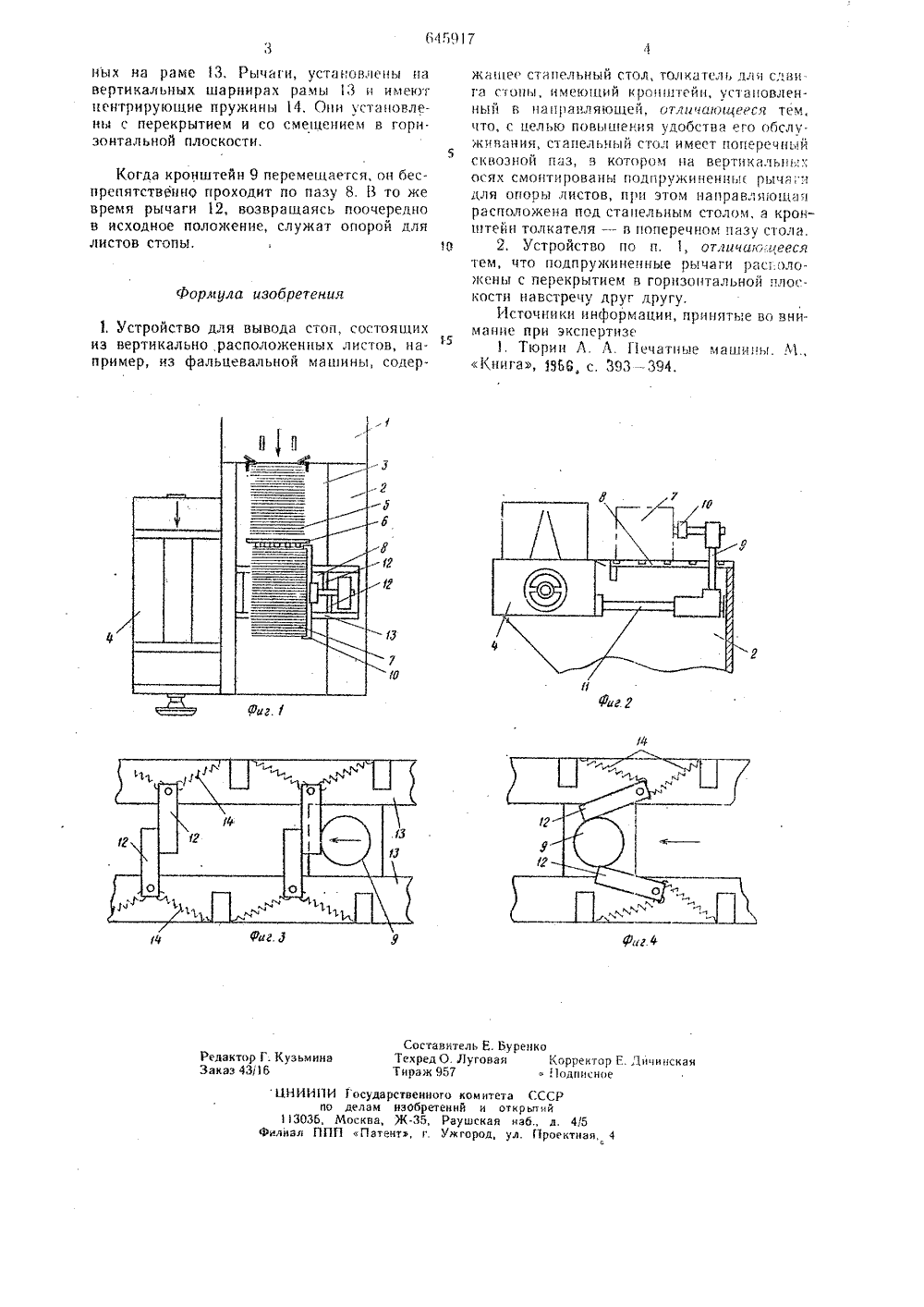

Союз Соввтсиих Социалистических Республики 645917 Щ 4 щф ФВМ МмЕЮ 3(51) М. Кл. В 65 Н 31/06 23) Приоритет 29.08,71 (32) 3)ЮРВ 65 Н/180.765 (331 осудврственный нвмитвт ссср па делам изобретений и открытий(088. 8) Иностранцы Вольфганг Шульц и Хельмут Фукс(Г 1 Р) Иностранное предприятие ФЕБ Полиграф Лейпциг Комбинат полиграфише Машннен унд АусрюстунРн УЦ Заявитель 54) УСТРОЙСТВО ЗЛЯ ВЫВО 1 А СТОП, СОСТОЯЩИХ ИЗ ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫХ ЛИСТОВ Изобретение относится к полиграфическому оборудованию, а именно к приемностапелирующим устройствам для тетрадей, в частности, сфальцованных на фальцмашинах или на фальцаппаратах рулонных ротационных печатных машинах.Известно устройство для вывода стоп, состоящих из вертикально расположенных листов, например, из фальцевальной маши. ны, содержащее сборный стапельный стол, толкатель для сдвига стопы, имеющий кронштейн, установленный в направляющей).Вывод сформированного стапеля в расположенный сбоку упаковочный пресс осуществляется толкателем, причем направляющая его расголожена над сформированным стапелем.Такое расположение мешает обслуживанию стапеля, затрудняет подход к нему и не позволяет производить обвязку на столе,Целью изобретения является повышение удобства обслуживания.Поставленная цель достигается тем, что стапельный сгол имеет поперечный сквозной паз, в котором на вертикальных-осях смонтированы подпружиненные рычаги для 2опоры листов, причем направляющая крон.штейна установлена под стапельным столом, а кронштейн толкателя - в поперечном пазу стапельного стола, при этом под.пружиненные рычаги расположены с перекрытием в горизонтальной плоскости один навстречу другому.На фиг.и 2 изображено описываемоеустройство, виды в плане и спереди; на фиг. 3 - участок стапельного стола с мос- О тиками; на фиг. 4 - показано отклонениерычагов. Фальцевальная машина с выводным устройствомоснащена стапелирующим горизонтальным устройством 2 со столом 3, к которому сбоку примыкает упаковочный пресс 4, От стопы 5 листов на столе 3 отделяется требуемое количество листов разделительным элементом 6. Под отделенной частью стопы 7 в столе 3 имеется паз 8, в котором располагается кронштейн 9, не- М сущий толкатель О, сдвигающий стопу 7.1(ронштейн 9 установлен на направляющейи имеет не изображенный на схемах привод. Паз 8 с обеих своих сторон касается подпружиненных рычагов 2, укреплен.Формула изобретения иФие. Составитель Е. Ьу репкоТехред О. Луговая Корректор Е. Лиинска Тираж 957 . Подписное едактор Г. Кузьминаказ 43/16 ПНИИПИ посудапо делам13035, Москва, Филиал ППП Пат та СССРоткрытийнаб., д, 4/5ул. Проектная, 4 ствеииого комитизобретений иЖ.З 5, Раушскантэ, г Угород нь 1 х на раме 13, Рычаги, установлены иа вертикальных шарнирах рамы 13 и имеют центрируюгцие пружины 14. Оии установлены с перекрытием и со смещением в гори. зонтальной плоскости.5 Когда кронштейн 9 перемещается, он беспрепятственно проходит ио пазу 8. В то же время рычаги 12, возвращаясь поочередно в исходное положение, служат опорой для листов стопы, 10 1, Устройство для вывода стоп, состоящих из вертикально, расположенных листов, например, из фальцевальной машины, содержа инее стаиельнь 1 й стОл, тол катсль длн сдви га стопы, имекиций кронштейн, установленный в на иравляющей, отлиивоиееся тем, что, с целью повьщ 1 ения удобства его обслу. жнвания, стаиельный стол имеет поперечный сквозной паз, в котором на вертик;ль 1 л;.х осях смонтированы подпружиненньц рычаги для опоры листов, при этом направляоцьзрасположена под стаиельным столом, а кронштейн толкателя - в поперечном пазу стола.2, Устройство по п. 1, отличио 1 ееся тем, что подпружиненные рычаги рас:.олокень 1 с перекрытием в горизонтальной глоскости навстречу друг другу.Источники информации, принятые во внимание при экспертизе1. Тюрин Л. А. Печатные машины. М., Книга, ЩО, с, 393 - 394.
СмотретьЗаявка
2162213, 30.07.1975
ФЕБ ПОЛИГРАФ ЛЕЙПЦИГ КОМБИНАТ ФЮР ПОЛИГРАФИШЕ МАШИНЕН УНД АУСРЮСТУНГЕН
ВОЛЬФГАНГ ШУЛЬЦ, ХЕЛЬМУТ ФУКС
МПК / Метки
МПК: B65H 31/06
Метки: вертикально, вывода, листов, расположенных, состоящих, стоп
Опубликовано: 05.02.1979
Код ссылки
<a href="https://patents.su/2-645917-ustrojjstvo-dlya-vyvoda-stop-sostoyashhikh-iz-vertikalno-raspolozhennykh-listov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для вывода стоп, состоящих из вертикально расположенных листов</a>
