Нагреватель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 641267
Авторы: Аспандияров, Мулдагалиев
Текст

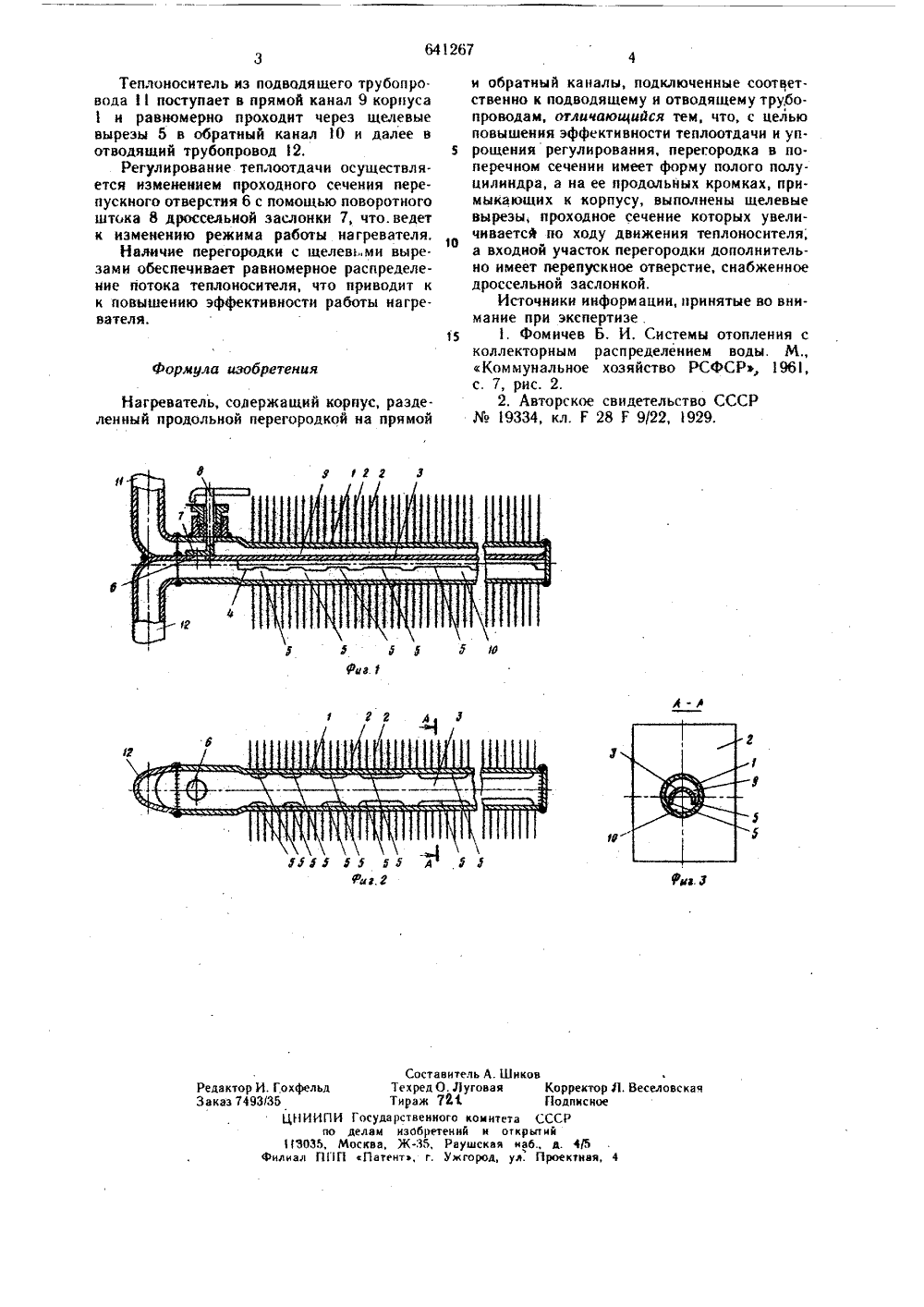

Союз Советских Социалистических Республик(6) Дополнительное авт. свод-в Заявлено 20,06.77 21) 249776 51 М. Кл.Р 28 Р 1 иприсоединением за ) Прнорнтет Опубликовано 05 Геаудврстеенеме ееметет СССР еа делам кэееретвее и еткрнтей, С.Му панлиаров а-Атинское отделение Государственного и института Сантехпроект Госстроя СССР н Алма-Атинский энергетический институт кеевого. с 7.) Заявители Ицель достигается тем, перечном сечении име зобретение относится к относительныморам и может быть использовано вмах отопления помещений.Известны нагреватели, включающие корпус с ребрами, подводящий и обратный трубопроводы с регулировочным устройст.вом ),5Недостатком таких нагревателей является то, что регулирование расхода рабочейсреды осуществляется металлоемкой аппара.турой, усложняющей конструкцию.Известны также нагреватели, содержа огцие корпус, разделенный продольной перегородкой на прямой и обратный каналы, подключенные соответственно к подводягцему иотводящему трубопроводам 2).Недостатком известных нагревателей яв 15ляется низкая эффективность теплоотдачи,так как регулирование теплоотдачи в нихосугцествляется кранами, установленнымина подводящих трубопроводах, что создаетбольшое гидравлическое сопротивление и усложняет процесс регулирования.20Цель изобретения - повышение эффективности теплоотдачи и упрощение регулирования.Указанная что перегородка в по ет форму полого полуцилиндра, а на ее продольныхкромках, нримыкающнх к корпусу, выполнены щелевые вырезы, проходное сечение ко.торых увеличивается по ходу движениятеплоносителя, а входной участок перегородки дополнительно имеет перепускное отверстие, снабженное дроссельной заслонкой.На фиг.показан предлагаемый нагреватель в разрезе, общий вид; на фиг. 2 -то жс вид сверху; на фиг. 3 - сечениеЛ - А фиг. 2.Нагреватель содержит корпусс ребрами 2, внутри которого установлена перегородка 3, выполненная в форме пологополуцилиндра. Перегородка 3 примыкаетк корпусупродольными кромками 4,на которых выполнены щелевые вырезы 5с увеличивающимся по ходу движения тепло.носителя проходным сечением. Входной учас.ток перегородки 3 имеет перепускное отверстие б, снабженное дроссельной заслонкой 7 с поворотным штоком 8. Перегородка3 делит корпусна прямой 9 и обратныйО каналы, подключенные соответственно кподводящемуи отводящему 2 трубопроводам.Нагреватель работает следующим образом,641267 Формула изобретения 555 55 5 Составитель А. ШикоТехред О. ЛуговаяТираж 74И Государственного комитетаделам изобретений и открМосква, Ж-З 5, Раушская иабП Патент, г. Ужгород, ул. едактор И. Гохфельлаказ 7493/35ЦНИИПЛОЗ 5,Филиал П Корректор Л. ВеселовскГ 1 одпнс ноеСССРытийд. 4/5Проектная, 4 Теплоноснтель из подводя щего трубопровода 1 поступает в прямой канал 9 корпуса 1 н равномерно проходит через щелевые вырезы о в обратный канал 10 н далее в отводящнй трубопровод 2.Регулирование теплоотдачн осуществля. ется изменением проходного сечения перепускного отверстия 6 с помощью поворотного штока 8 дроссельной заслонки 7, что.ведет к измененню режима работы нагревателя.Наличие перегородки с щелевь,мн вырезамн обеспечивает равномерное распределение потока теплоносителя, что приводит к к повышенню эффективности работы нагревателя. Нагреватель, содержащий корпус, разде.ленный продольной перегородкой на прямой и обратный каналы, подключенные соответственно к подводящему н отводящему трубопроводам, отличающийся тем, что, с цельюповышения эффективности теплоотдачн н уп 5 рощення регулирования, перегородка в поперечном сечении имеет форму полого полу.цилиндра, а на ее продольных кромках, прнмыкающнх к корпусу, выполнены щелевыевырезы, проходное сечение которых увеличнвается по ходу движения теплоносителя,10еа входнон участок перегородки донолннтельно имеет перепускное отверстие, снабженноедроссельной заслонкой,Источники информации, принятые во внимание прн экспертизе.15 . Фомичев Б, И, Системы отопления сколлекторным распределением воды. М.,Коммунальное хозяйство РСФСР,961,с. 7, рнс. 2.2. Авторское свидетельство СССР19334, кл. Г 28 Г 9/22, 1929.
СмотретьЗаявка
2497767, 20.06.1977
АЛМА-АТИНСКОЕ ОТДЕЛЕНИЕ ГОСУДАРСТВЕННОГО ПРОЕКТНОГО ИНСТИТУТА "САНТЕХПРОЕКТ" ГОССТРОЯ СССР, АЛМА-АТИНСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
МУЛДАГАЛИЕВ АСКАР СРЫМОВИЧ, АСПАНДИЯРОВ БУЛАТ БИЛЯЛОВИЧ
МПК / Метки
МПК: F28F 13/06
Метки: нагреватель
Опубликовано: 05.01.1979
Код ссылки
<a href="https://patents.su/2-641267-nagrevatel.html" target="_blank" rel="follow" title="База патентов СССР">Нагреватель</a>
