Генератор линейно-изменяющегося напряжения

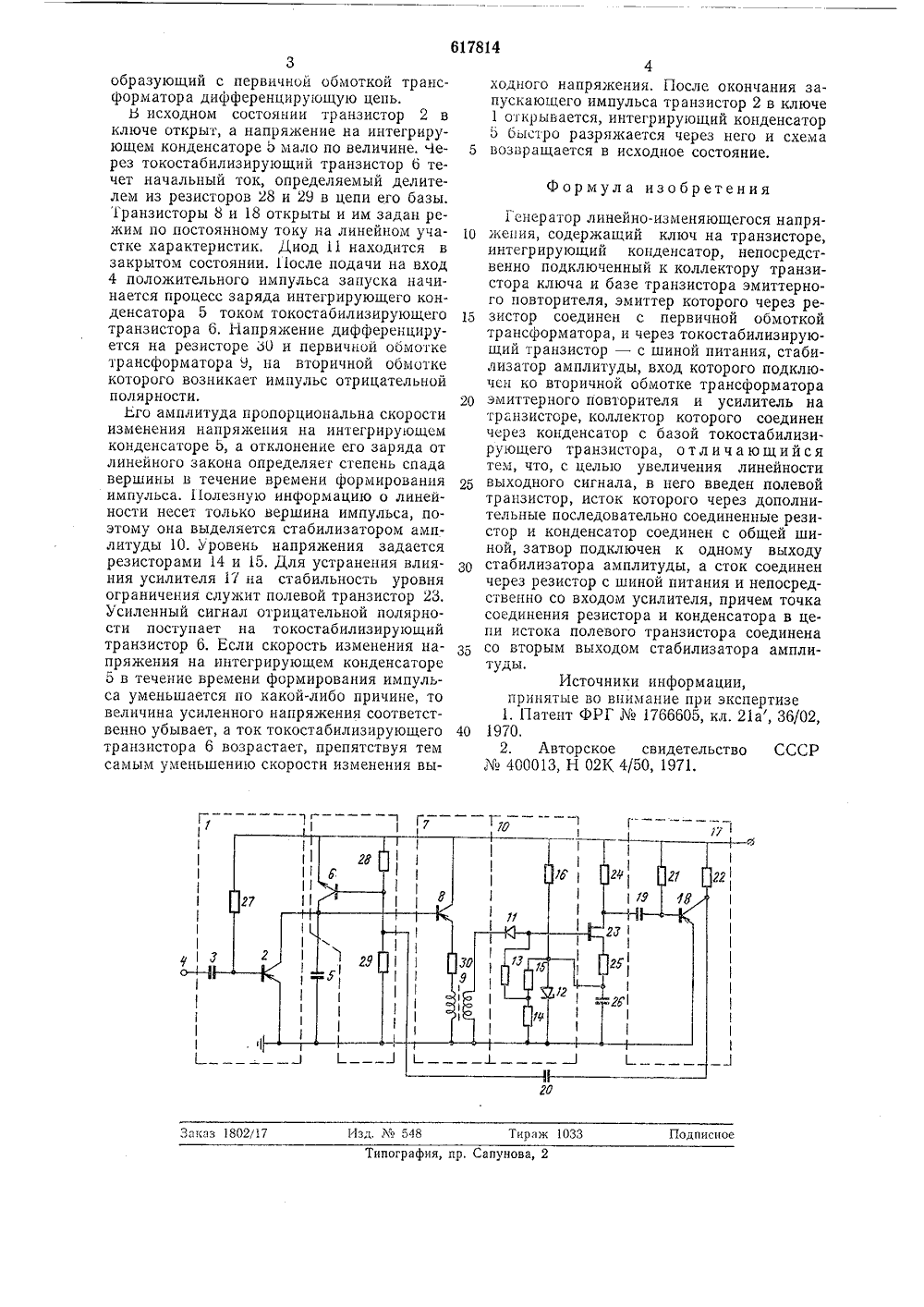

) М аяв инением заяв с и Государственный комитепо делам изобретений и открытий. Передельский и В. А, Суворов омский институт автоматизированных систем уира леиия и радиоэлектроники(54) ГЕНЕРАТОР Изобретение относится к импульснои технике,Известен генератор пилообразного напряжения, содержащий зарядный транзистор иинтегрирующий конденсатор. Для повышения линейности формируемого напряженияв генератор введена цепь отрицательной обратной связи (ООС) по напряжению с дифференцирующим конденсатором 11, Применение такой цепи требует дополнительной 10синхронизации, что усложняет практическоеприменение генератора,Наиболее близким к изобретению является генератор линейноизменяющего напряжения, содержащий ключ на транзисторе, 15интегрирующий конденсатор, непосредственно подключенный к коллектору транзистора ключа и базе транзистора эмиттерного повторителя, эмиттер которого через резистор соединен с первичной обмоткойтрансформатора и через токостабилизирующий транзистор - с шиной питания, стабилизатор амплитуды, вход которого подклю-.чен ко вторичной обмотке трансформатораэмиттерного повторителя, и усилитель на 25транзисторе, коллектор которого соединенчерез конденсатор с базой токостабилизирующего транзистора 21. Однако линейностьвыходного напряжения такого генераторанедостаточна. 30 Целью изобретения является увеличение линейности выходного напряжения. Поставленная цель достигается тем, что в генератор веден полевой транзистор, исток которого через дополнительные последовательно соединенные резистор и конденсатор связан с общей шиной, затвор подключен к одному выходу стабилизатора амплитуды, а сток сосдинен через резистор с шиной питания и непосредственно - со входом усилителя, причем точка соединения резистора и конденсатора в цепи истока полевого транзистора соединена со вторым выходом стабилизатора амплитуды,Принципиальная схема описываемого генератора приведена на чертеже. Генератор содержит ключ 1 на транзисторе 2, конденсатор 3, вход 4, интегриующий конденсатор 6, токостабилизирующий транзистор 6, эмиттерный повторитель 7 на транзисторе 8 и трансформаторе 9, стабилизатор амплитуды 10, состоящий из диода 11, стабилитрона 12 и резисторов 13 - 16, усилитель 17 с транзистором 18, конденсаторами 19 и 20, резисторами 21 и 22 и полевой транзистор 23 с резисторами 24 и 25 и конденсатором 26. В состав генератора входят также резисторы 27 - 29, задающие режим работы транзисторов, и резистор 30,617814 Г1111 1 Чо - 1 -Подписно ираж 103 Изд, 5 Заказ 1802/ Типография, пр. Сапунова,3образующий с первичной обмоткой трансформатора дифференцирующую цепь,Ы исходном состоянии транзистор 2 в ключе открыт, а напряжение на интегрирующем конденсаторе Ь мало по величине, Через токостабилизирующий транзистор б течет начальный ток, определяемый делителем из резисторов 28 и 29 в цепи его базы. 1 ранзисторы 8 и 18 открыты и им задан режим по постоянному току на линейном участке характеристик. Диод 11 находится в закрытом состоянии, 11 осле подачи на вход 4 положительного импульса запуска начинается процесс заряда интегрирующего конденсатора 5 током токостабилизирующего транзистора б. Напряжение дифференцируется на резисторе 30 и первичной оомотке трансформатора 9, на вторичной обмотке которого возникает импульс отрицательной полярности.Его амплитуда пропорциональна скорости изменения напряжения на интегрирующем конденсаторе 5, а отклонение его заряда от линейного закона определяет степень спада вершины в течение времени формирования импульса. 11 олезную информацию о линейности несет только вершина импульса, поэтому она выделяется стабилизатором амплитуды 10. Уровень напряжения задается резисторами 14 и 15. Для устранения влияния усилителя 17 на стабильность уровня ограничения служит полевой транзистор 23, Усиленный сигнал отрицательной полярности поступает на токостабилизир ующий транзистор б. Если скорость изменения напряжения на интегрирующем конденсаторе 5 в течение времени формирования импульса уменьшается по какой-либо причине, то величина усиленного напряжения соответственно убывает, а ток токостабилизирующего транзистора б возрастает, препятствуя тем самым уменьшению скорости изменения вы 4ходного напряжения. После окончания запускающего импульса транзистор 2 в ключе 1 открывается, интегрирующий конденсатор 5 быстро разряжается через него и схема 5 возвращается в исходное состояние,Формула изобретения Генератор линейно-изменяющегося напря жения, содержащий ключ на транзисторе,интегрирующий конденсатор, непосредственно подключенный к коллектору транзистора ключа и базе транзистора эмиттерного повторителя, эмиттер которого через ре зистор соединен с первичной обмоткойтрансформатора, и через токостабилизирующий транзистор - с шиной питания, стабилизатор амплитуды, вход которого подключен ко вторичной обмотке трансформатора 20 эмиттерного повторителя и усилитель натранзисторе, коллектор которого соединен через конденсатор с базой токостабилизирующего транзистора, о т л и ч а ю щ и й с я тем, что, с целью увеличения линейности выходного сигнала, в него введен полевой транзистор, исток которого через дополнительные последовательно соединенные резистор и конденсатор соединен с общей шиной, затвор подключен к одному выходу стабилизатора амплитуды, а сток соединен через резистор с шиной питания и непосредственно со входом усилителя, причем точка соединения резистора и конденсатора в цепи истока полевого транзистора соединена со вторым выходом стабилизатора амплитуды. Источники информации,принятые во внимание при экспертизе1. Патент ФРГ1766605, кл. 21 а, 36/02,40 1970,2. Авторское свидетельство СССР400013, Н 02 К 4/50, 1971,
