Генератор высоковольтных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

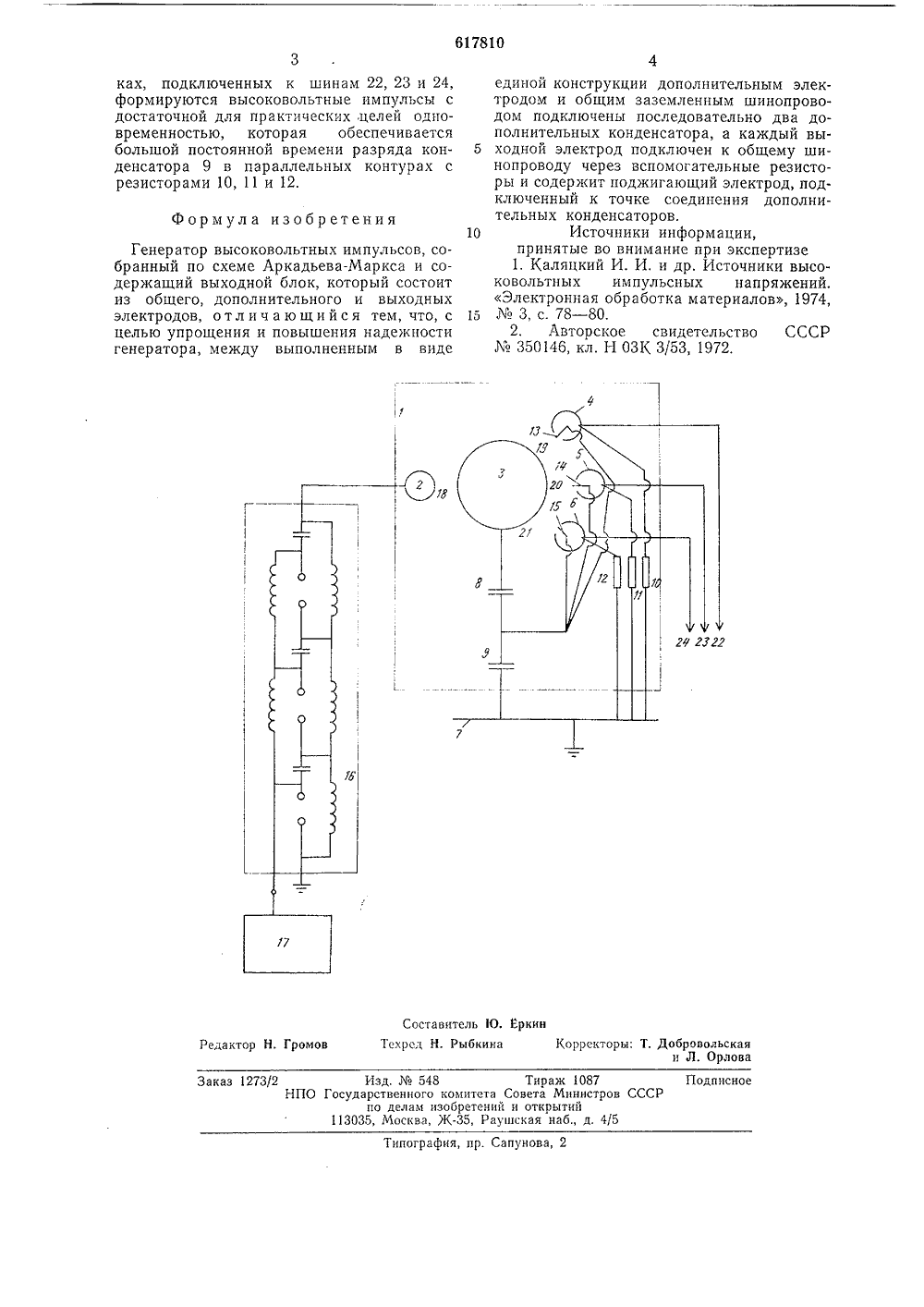

явкис присоединением сударственный комитетд) Приоритетвета Министров СССР ень212,07.78 53) УДК 621.373(43) Опубликовано (45) Дата опублико лам изобретенийи открытий вания описани 72) Авторыизобретения71) Заявитель Нпри ТКраси Т. И. Алексеева, А, В. Гришин и В. Н. Сафоновучно-исследовательский институт высоких напряжениймском ордена Октябрьской Революции и ордена Трудовогго Знамени политехническом институте им. С. М,Кирова ЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬ Изобретение относинике и может быть ис р довании диэлектродов.Известен генератор высоковольтных импульсов, содеркащий несколько параллельно работающих генераторов высоковольтных напряжений, выполненных по схеме Аркадьева-Маркса и работающих от одного зарядного устройства, и искровые воздушные коммутаторы. Недостаток этого генератора заключается в низкой надежности 11.Наиболее близким к изобретению является генератор высоковольтных импульсов, собранный по схеме Аркадьева-Маркса и содержащий выходной блок, который состоит из общего, дополнительного и выходных электродов 21, Однако этот генератор сложен и обладает невысокой надежностью.Цель изобретения - упрощение и повышение надежности генератора. Для этого между выполненным в виде единой конструкции дополнительным электродом и общим заземленным шинопроводом включены последовательно два дополнительных конденсатора, а каждый выходной электрод подключен к общему шинопроводу через вспомогательные резисторы и содержит поджигающий электрод, подключенный к общему соединению дополнительных конденсаторов. На чертеже приведена принципиальная электрическая схема предлагаемого генератора. 1 енератор высоковольтных импульсов со бран по схеме Аркадьева-Маркса. Выходной блок 1 состоит из общего 2, дополнительного 3 и выходных 4, 5 и 6 электродоМежду выполненным в виде единой конструкции электродом 3 и общим заземлен О ным шинопроводом 7 включены последовательно два конденсатора 8 и 9, а электроды 1, 5 и 6 подключены к общему шпнопроводу 7 через вспомогательные резисторы 10, 11 и 12 соответственно и содержат поджиц гающие электроды 13, 14 и 15, подключенные к общей точке конденсаторов 8 и 9. Импульсный генератор 16 питается от источника 17.От источника питания 17 параллельно заряжаются конденсаторные батареи генератора 16. которые при пробое искрового промежутка 18 разрякатотся на последовательно включенные конденсаторы 8 и 9 выходного блока 1. 11 ри достижении необходимого напряжения на конденсаторах 8 и 9 происходит пробой искровых промежутков между поджигающими 13, 14 и 15 и выходными 4, 5 и 6 электродами. 11 ри этом одновременно инициируется пробой искровых про мекутков 19, 20 и 21. На локальных нагрузПодписноСССР Изд.548арственного комитетпо делам изобрете35, Москва, Ж, Р Тираж 1087а Совета Министрий и открытийаушская наб д. 4 Заказ 1273/2НПО Г 113 ипография, пр. Сапунов ках, подключенных к шинам 22, 23 и 24, формируются высоковольтные импульсы с достаточной для практических целей одновременностью, которая обеспечивается большой постоянной времени разряда конденсатора 9 в параллельных контурах с резисторами 10, 11 и 12. Генератор высоковольтных импульсов, собранный по схеме Аркадьева-Маркса и содержащий выходной блок, который состоит из общего, дополнительного и выходных электродов, отличающийся тем, что, с целью упрощения и повышения надежности генератора, между выполненным в виде единой конструкции дополнительным электродом и общим заземленным шинопроводом подключены последовательно два дополнительных конденсатора, а каждый вы 5 ходной электрод подключен к общему шинопроводу через вспомогательные резисторы и содержит поджигающий электрод, подключенный к точке соединения дополнительных конденсаторов.Источники информации,принятые во внимание при экспертизе1, Каляцкий И. И. и др. Источники высоковольтных импульсных напряжений,Электронная обработка материалов, 1974,153, с. 78 - 80.2. Авторское свидетельство СССР350146, кл. Н ОЗК 3/53, 1972.
СмотретьЗаявка
2417032, 27.10.1976
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВЫСОКИХ НАПРЯЖЕНИЙ ПРИ ТОМСКОМ ПОЛИТЕХНИЧЕСКОМ ИНСТИТУТЕ ИМЕНИ С. М. КИРОВА
АЛЕКСЕЕВА ТАТЬЯНА ИВАНОВНА, ГРИШИН АЛЕКСАНДР ВЛАДИМИРОВИЧ, САФРОНОВ ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов
Опубликовано: 30.07.1978
