Номер патента: 61122
Автор: Денисов
Текст

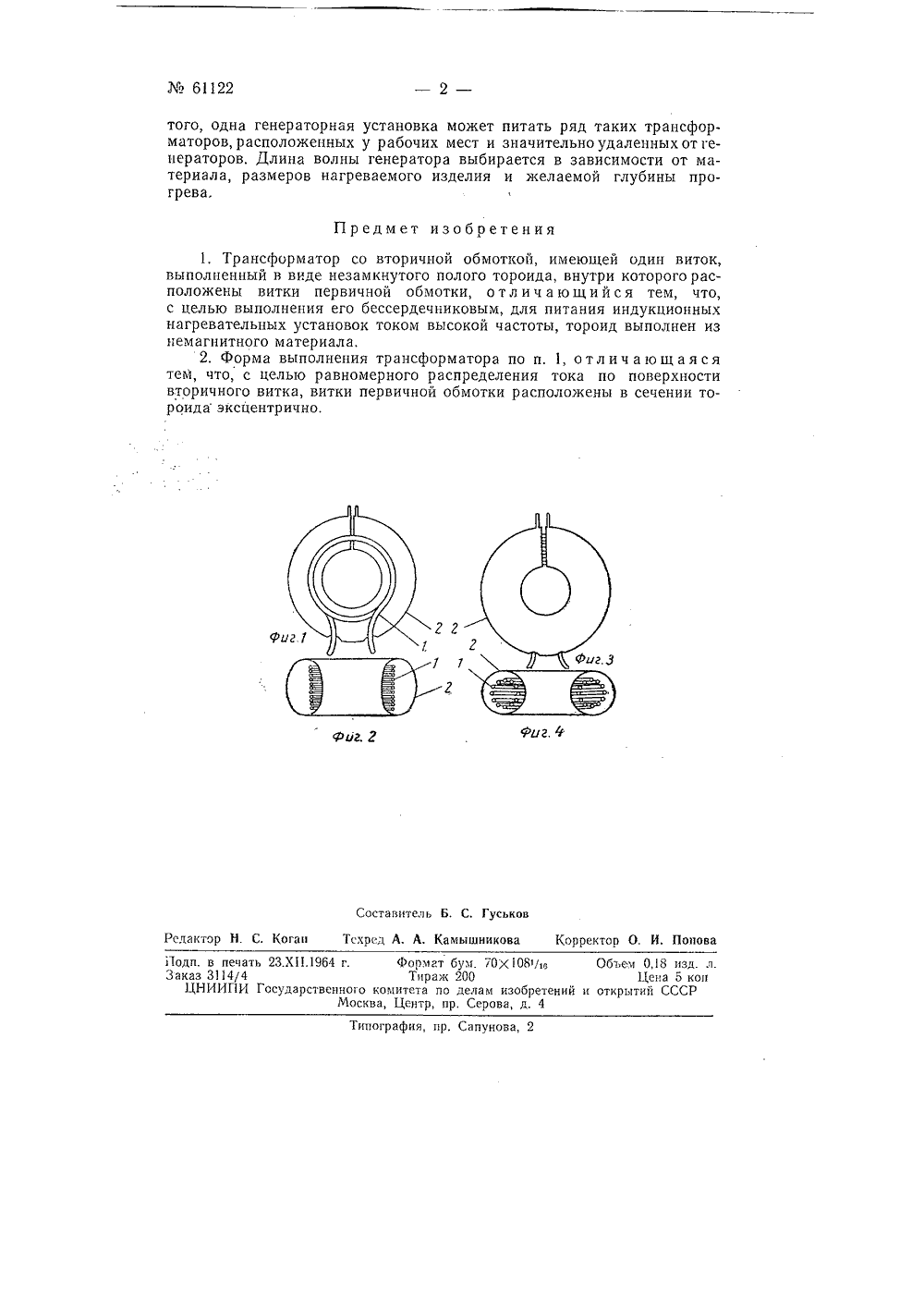

Мв 61122 Класс Н 05 Ь; 21 Ь, 18 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ю, В. Денисо ТРАНСФОРМАТЗаявлено 20 марта938 г. за М 15294/30097 в Народный комиссариат машиностроенияпубликовано в Бюллетене изобретений М 3 за 942 Известны трансформаторы со вторичной обмоткой, имеющей один виток, выполненный в виде незамкнутого полого тороида, внутри которого расположены витки первичной обмотки.Предложенный трансформатор отличается от известных тем, что, с целью выполнения такого трансформатора бессердечниковым, для пигания индукционных нагревательных установок токами высокой частоты, тороид выполнен из немагнитного материала. Кроме того, с целью равномерного распределения тока по вторичному витку, витки первичной обмотки расположены в сечении тороида эксцентрично. На фиг. 1 изображен предложенный трансформатор, вид сверху (1 вариант); на фиг. 2 - диаметральный разрез; на фиг. 3 - предложенный трансформатор, вид сверху (11 вариант); на фиг. 4 - диаметральный разрез.Предлагаемый трансформатор без железного сердечника состоит из двух обмоток; первичной 1 и вторичной 2, внутри которой производится закалка изделия или расплавление металла. Первичная обмотка из необходимого количества витков расположена внутри полости вторичного витка, форма которого в сечении выбирается так, чтобы линии сил магнитного поля от первичной катушки были касательны к поверхности вторичного витка для устранения вредных местных токов Фуко в немагнитном металле, из которого изготовлена вторичная обмотка. Концы вторичной обмотки (витка) отстоят друг от друга на расстоянии порядка 3 - 5 мм.Предлагаемый трансформатор имеет малое омическое сопротивление и не имеет самоиндукции рассеяния во вторичной обмотке, наличие которой снижает к.п.д. установки. Применение трансформатора оез самоиндукции рассеяния во вторичной обмотке, не требующего включения конденсаторов во вторичную цепь, снижает стоимостьустановки, повышает надежность работы и упрощает эксплуатацию, Крометого, одна генераторная установка может питать ряд таких трансформаторов, расположенных у рабочих мест и значительно удаленных от генераторов. Длина волны генератора выбирается в зависимости от материала, размеров нагреваемого изделия и желаемой глубины прогрева. Предмет изобретения 1. Трансформатор со вторичной обмоткой, имеющей один виток, выполненный в виде незамкнутого полого тороида, внутри которого расположены витки первичной обмотки, о т л и ч а ю щ и й с я тем, что, с целью выполнения его бессердечниковым, для питания индукционных нагревательных установок током высокой частоты, тороид выполнен из немагнитного материала,2. Форма выполнения трансформатора по п. 1, о т л и ч а ю щ а я с я тем, что, с целью равномерного распределения тока по поверхности вторичного витка, витки первичной обмотки расположены в сечении тороида эксцентрично. С, Гуськов ставител С. Коган Тскрсд А. А. Камышникова Корректор О. И. Попов дакт Поди. в печать 23.Х 1.1964 г.Заказ 3114/4ЦНИИПИ Государственного коМосква Формат Тирам итета п Центр, бум. 70 Х 1081/16200делам изобрет
СмотретьЗаявка
15294, 20.03.1938
Денисов Ю. В
МПК / Метки
МПК: H01F 27/32, H05B 6/10, H05B 6/36
Метки: трансформатор
Опубликовано: 01.01.1942
Код ссылки
<a href="https://patents.su/2-61122-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
