Уровнемер

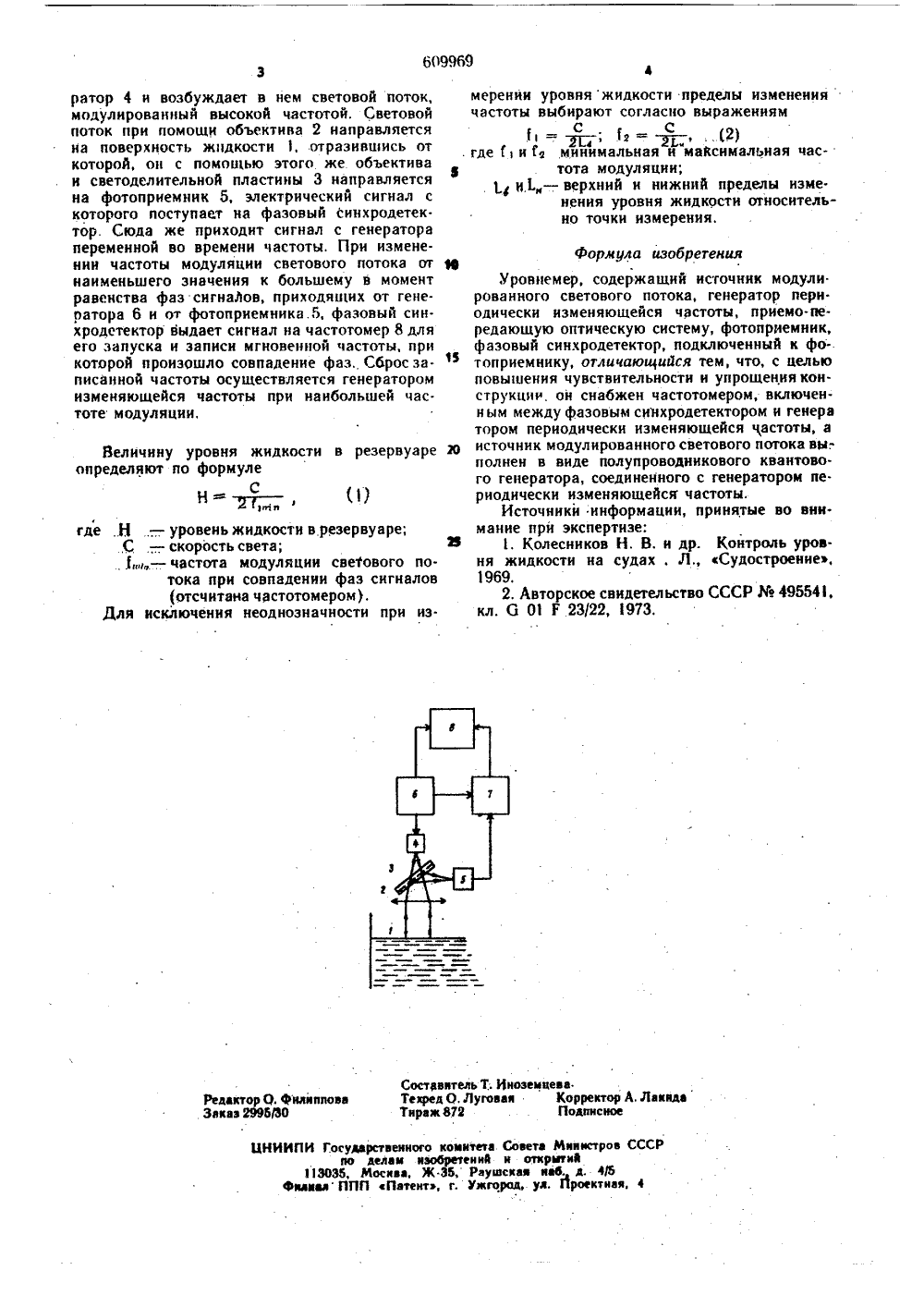

ОПИС"АНИЕ ИЗОБРЕТЕН ИЯ Союз СоветскихСоциапистмцескихРеспублик(11 РРДО 69 61) Дополнительно авт. свил. Заявлено 03.01 7 (21) 2437240/1 С 01 Р 2312,оединением заявки-Государственный квинтеСовета Мннястров СССРне делам нэооретеннйн открытий(53) УДК 681,128, .65 (088,8) 5,06.783 юллетеньЬ) Дата опубликования описания 18.0(54 УРОВНЕИ Изобретение относится к области приборостроения, а именно к устройствам для изме-,рения урсэня жидкости в резервуарах с использованием оптико-электронных схем, и мо-.жет найти применение в нефтяной и нефтегазовой промышленности, а также в других отраслях народного хозяйства в условиях с повышенной вэрывоопасиостью.Известны устройства для измерения уровняжидкости в резервуарах с применением оптико-электронных схем 11.Недостатком их является низкая чувствительность н сравнительно малый интервал измерения измененчя уровня.Наиболее близким к предложенному является уровнемер, содержащий источник модулированного светового потока, генератор периодически изменяющейся частоты, прнемно-передающую оптическую систему, фотоприемник,фазовый синхродетектор, подключенный к фотоприемнику 12,Однако отмечается недостаточная чувствя.тельность и сложность конструкций,Целью изобретения является повышениечувствительности и упрощение конструкцииуровиемера.Зта цель д ерсеабжеи частот аэовым сннхродетектором,и генератором периодически изменя од,яйся частоты, а источникмодулированного св".т:ваго потока выполненв виде полупроводникового квантового генератора, соединенного с геневатором периодиз чески изменяющейся частоты.На чертеже представлена блок-схема уров немера,Уровнемер имеет резервуар с измеряемойжидкосгью 1, ппиемо-передающую оптическую10 систему, состоящую из объектива 2, оптическая ось которого выставлена перпендикулярноповерхности жидкости, и светоделительнойпластины 3. В фокусах объектива, образованных светоделительной пЛастиной, установленыполупроводниковый квантовый генератор 4 иИ фотоприемник 5. На полупроводниковый квантовьтй генератор с генератора 6 периодическиизменяющейся частоты поступает сигнал модуляции. Такой же сигнал по электрическойсвязи приходит на фазовый синхродетектор 7.Синхродетектор подключен к за 1 туску измерения мгновенной частоты частотомера 8, а сбросчасшгомера связан с генератором периодически изменяющейся частоты.Уровнемер работает следующим образом,Высокочастотный сигнал иэ генератора 6 по25 ступает на полупроводниковый квантовый генеостигается тем, что уровнем омером, включенным между ф Всесоюзный научно исследовательский и проектно-коиструкторскийинститут комплексной автоматизации нефтяной и газовойпромышленностиж 9969 ваКорректор А.Подннсное козел Составятель Т.екред О, Луговкраж 82 Редактор О. Фнляппова аказ 2996/30 ИПИ Государственного комнтета по делам яаобретеннй 113036, Москва, Ж 36, Раув ФяляалППП Патент, г. Убого. 1 гроектнан, 4 ратор 4 и возбуждает в нем световой поток, модулированный высокой частотой. Световой поток при помощи объектива 2 направляется на поверхность жидкости 1, отразившись от которой, он с помощью этого. же объектива и светоделительной пластины 3 направляется на фотоприемник 5, электрический сигнал с которого поступает на фазовый синхродетек. тор. Сюда же приходит сигнал с генератора переменной во времени частоты. При изменении частоты модуляции светового потока от наименьшего значения к большему в момент равенства фаэ сигнаЛов, приходящих от генератора 6 и от фотоприемника.5, фазовый синхродетектор выдает сигнал на частотомер 8 для его запуска и записи мгновенной частоты, при которой произошло совпадение фаз. Сброс записанной частоты осуществляется генератором изменяющейся частоты при наибольшей частоте модуляции,Величину уровня жидкости в резервуаре определяют по формуле,.1, - частота модуляции светового потока при совпадении фаэ сигналов(отсчитана частотомером),Для исключения неоднозначности при измерении уровяяжидкости пределы изменениячастоты выбирают согласно выражениям=ж- т= ж-.С, С. где 11 и Ге минимальная й маЯсимальная час-тота модуляции;1 и.Е - верхний и нижний пределы изме.пения уровня жидкости относительно точки измерения,3 Фформула изобретенияУровнемер, содержащий источник модулированного светового потока, генератор пери.одически изменяющейся частоты, приемо-передающую оптическую систему, фотоприемник,фазовый синхродетектор, подключенный к фо.1 топриемнику, отличающийся тем, что, с цельюповышения чувствительности и упрощения конструкции, он снабжен частотомером, включенн ым между фазовым синхродетектором и генератором периодически изменяющейся частоты, ар источник модулированного светового потока вы;полнен в виде полупроводникового квантового генератора, соединенного с генератором периодически изменяющейся частоты,Источники информации, принятые во внимание при экспертизе:хв 1. Колесников Н. В. и др. Контроль уров.ня жидкости на судах . Л., Судостроение,1969.2. Авторское свидетельство СССР495541,кл. 6 01 Г 23/22, 973,
