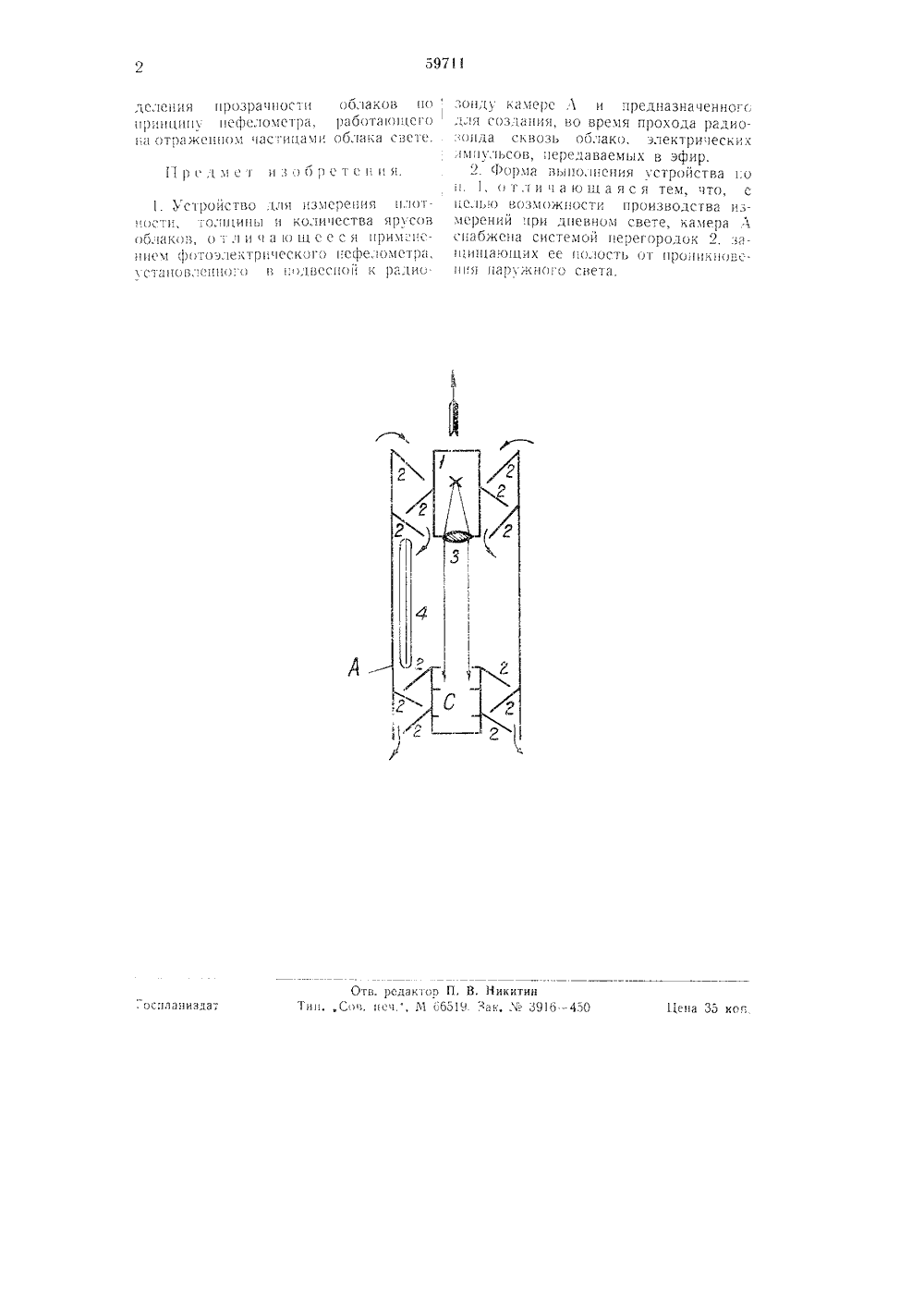

Устройство для измерения плотности, толщины и количества ярусов облаков

Номер патента: 1597118

Опубликовано: 30.09.1990

Авторы: Йорг, Херст

МПК: G01M 11/00

Метки: оптической, оси, положения, пучка, света, юстировки

...и четвертого и второго и четвертого нормированных световых сигналов в дифференциальных блоках 31 - 33 определяются три нормированных раэностныхсигнала 3 - П , которые модифицируются в соответствии с квадратичнойфункцией, нарастание которой дляменьших значений раэностного сигнала происходит сильнее по сравнениюс линейной функцией, Благодаря этому элиминируются знаки разностныхсигналов и оценка отклонений становится более удобной,Нормированные значения разностныхсигналов 5,= 6 з подаются в каскады34 - 36 возведения в квадрат, Затемнормированные возведенные н квадрат 25разностные сигналы В, - Г) сравниваются н средствах 37 - 39 сравнения снормированным граничным значением Ь,хранящимся в регистре 40. Нормированное граничное значение...

Номер патента: 966647

Опубликовано: 15.10.1982

Автор: Молев

МПК: G02B 23/00

Метки: изображения, оптическая, передачи

...коллектив ориентированвыпуклой стороной к двояковыпукломупятисклеенному компоненту.Оптическая система передачи изображения содержит оборачивающуюсистему 1, выполненную в виде двояковыпуклого пятисклеенного компонента 2 из плоскопараллельного стержня3 и установленных на каждом из егоконцов плоско-выпуклой линзы 4 и от-рицательного мениска 5, коллективы б,выполненные в виде плоско-выпуклойлинзы, дополнительную оборачивающуюсистему 7 и плоскопараллельные стержни 8. При этом каждая дополнительная оборачивающая система 7 выполнена в виде пары плоско-выпуклых двусклеенных компонентов 9, межцу которыми расположен плоскопараллельный стер-. жень 10, причем каждый иэ плоско 1 выпуклых двусклеенных компонентов 9 имеет плоскопараллельный стержень...

Номер патента: 1744706

Опубликовано: 30.06.1992

Автор: Николаенко

МПК: G09B 27/00

Метки: астрономии, прибор, учебный

...оси, ортогональной к оси ОХ и расположенной в плоскостиОУ, образованной другими осями ОУ и О,Шаровой слой 6, ограниченный двумя парами дуг 8 и 9, длины стягивающих хорд 10 и11 которых относятся, как 1:3, снабжен центральным вырезом 12 в пределах 13 большей дуги 9 слоя 6. Вырез 12 расположенсимметрично относительно оптической оси7 и одной оси вращения слоя (фиг.2, ось инаправление этого вращения обозначены 35соответственно точкой Х и стрелкой 13) вмомент совмещения другой оси вращения иортогональной к ней хорды его большей осис соответствующими осями кардановогоподвеса (оси У и Е на фиг.2), В указанном 40положении пучек лучей от источника 1 светаосвещает участок глобуса 2 в пределах центрального угла 2 а, наблюдаемого через...

Номер патента: 1114909

Опубликовано: 23.09.1984

Автор: Санников

МПК: G01M 11/00

Метки: варианты, его, камеры, расфокусировки, съемочной

...с прозрачными секторами 6 и образованными зеркальным покрытием непрозрачными секторами 7, на которое нанесено светопоглощающее покрытие 8. Пиафрагма 5 выполнена в виде растра за стеклянном диске 9 и установлена чежду объективом 2 и автоколлиматорным устройством 3 так, что зеркальное покрытие непрозрачных секторов 7 обращено к объективу 2 и перпендикулярно его оптической оси. Автоколлиматор 3 содержит установленный с возможностью перемещения вдоль оси объектив 10, отсчетный меха-низм 11, осветитель 12 со светофильтром 13, марку 14, призму-куб 15 со светоделительной гипотенузной гранью 16, окулярную сетку 17 и окуляр 18, Вместо окуляра 18 могут быть установлены микроскоп или телевизионный датчик (не показаны).В первом варианте...
