Фазосмещающее устройство асинхронного типа для управления вентильным преобразователем

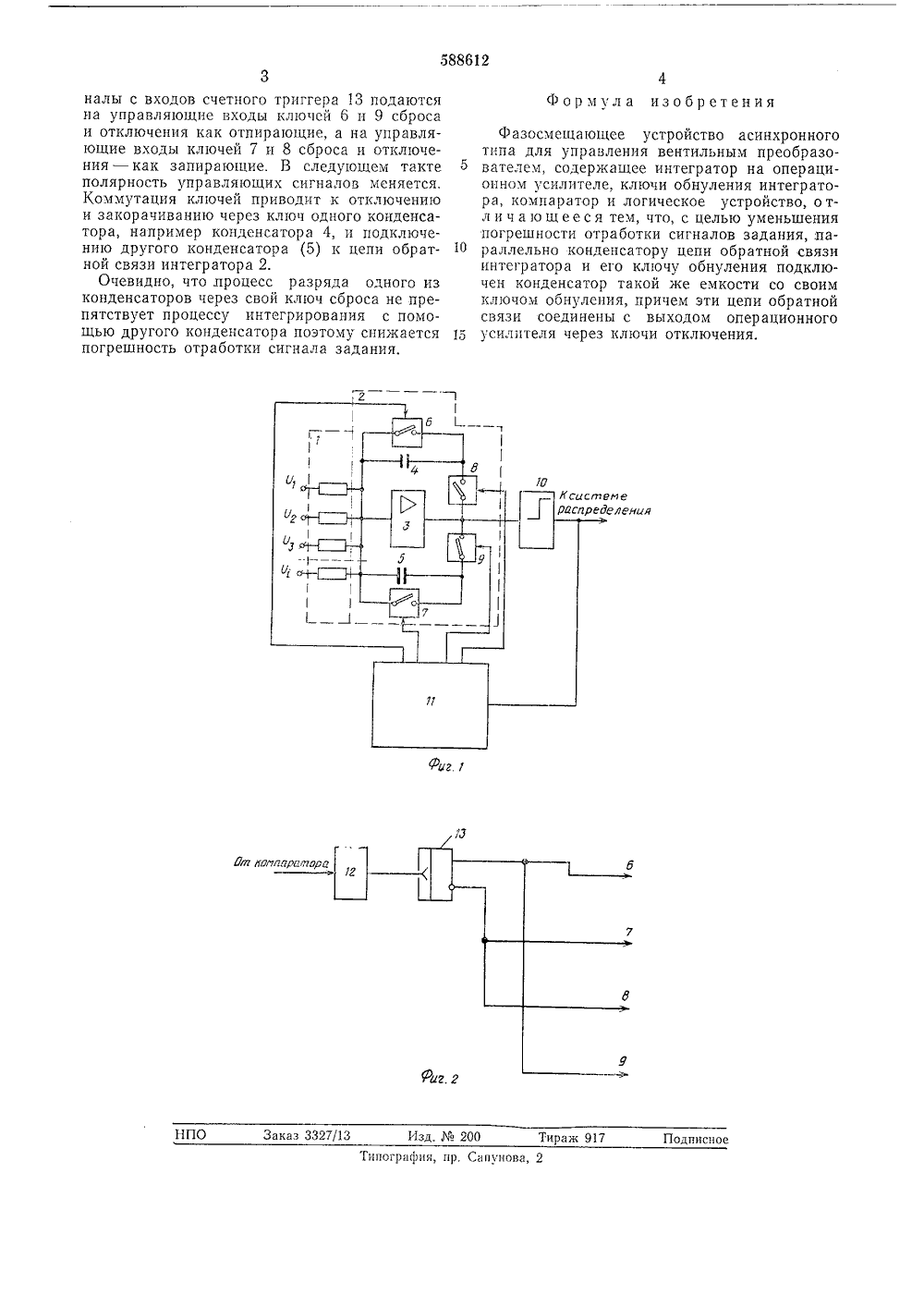

Респу 1 лик АВТОРСКОМУ СВРДЕС тЬСтВ 1) Дополнительн авт. свид-ву(21) 2019190/24-07 М, Кл.з Н 02 Р 13 Заявлено с присоединением заявкисударственнь.й квинтет вета Мнннстров СССР 3) ритет(088,8) ликов Лолам изобретении и открь 5) Дата опубликования описания 06.02.7) ФАЗОСМЕЩАЮЩЕЕ УСТРОЙСТВО АСИНХРОННОГ ТИПА ДЛЯ УПРАВЛЕНИЯ ВЕНТИЛЬНЫМ ПРЕОБРАЗОВАТЕЛЕМ схема трукИзобретение относится к устроиствам управления вентильными преобразователями.Известно фазосмещающее устройство асинхронного типа, содержащее входную цепь, интегратор на операционном усилителе, цепь обратной связи которого содержит параллельно соединенные конденсатор и ключ сброса, компаратор (нуль-орган) и логическое устройство. В момент выработки каждого импульса конденсатор цепи обратной связи интегратора 10 разряжается через ключ сброса, управление которым производится сигналами с логического устройства, Погрешность отработки сигналов задания определяется временем разряда этого конденсатора через ключ. 15Целью изобретения является уменьшение погрешности отработки сигналов задания. В описываемом устройстве это достигается тем, что в нем параллельно конденсатору цепи обратной связи интегратора и его ключу обну ления подключен конденсатор такой же емкости со своим ключом обнуления, входы обеих цепей обратной связи соединены с выходом операционного усилителя через ключи отключения, 25На фиг. 1 представлена структурнаяописываемого устройства; на фиг. 2 - стурная схема логического устройства.Описываемое устройство содержит входную цепь 1, интегратор 2 на операционном усили- зо теле 3 с цепями обратной связи на конденсаторах 4 и 5, ключи 6 и 7 сброса интегратора 2, включенные параллельно соответствующим конденсаторам 4 и 5 и управляющими цепями соединенные с выходами логического устройства, ключи 8 и 9 отключения, соединяющие выход интегратора 2 со входами обеих цепей обратной связи, и по управляющим сигналам соединенные своими входами с соответствующими выходамп логического устройства, компаратор 10, вход которого соединен с выходом интегратора 2, и логическое устройство 11. Выход входной цепи 1 соединен со входом интегратора 2, а вход - с выходами источника сигнала задания Пь 4, стз, У;. Логическое устройство содержит формирователь 12, вход которого соединен с выходом компаратора 10, и счетный триггер 13, вход которого соединен с выходом формпрователя 12, а выходы - с управляющими входами ключей 6 и 7 сброса интегратора 2 и ключей 8 и 9 отключения.Сигналы ст Уа ь, поступают на входы цепи 1 и далее - на вход интегратора 2. С выхода интегратора 2 отработанный сигнал подается па вход компаратора 10. При каждом переключении (срабатывании) компаратора 10 формирователь 12 логического устройства 11 вырабатывает сигнал определенной длительности, который поступает на вход счетного триггера 13 и переключает его. Сиг588612 мееяения Йп иа прюрц НПО аказ 3327/1 1 зд.2 ираж 91 одписно ипографпн, пр. Сапунова,налы с входов счетного триггера 13 подаются на управляющие входы ключей б и 9 сброса и отключения как отпирающие, а на управляющие входы ключей 7 и 8 сброса и отключения - как запирающие. В следующем такте полярность управляющих сигналов меняется, Коммутация ключей приводит к отключению и закорачиванию через ключ одного конденсатора, например конденсатора 4, и подключению другого конденсатора (5) к цепи обратной связи интегратора 2.Очевидно, что процесс разряда одного из конденсаторов через свой ключ сброса не препятствует процессу интегрирования с помощью другого конденсатора поэтому снижается погрешность отработки сигнала задания. Формула изобретения Фазосмещающее устройство асинхронноготипа для управления вентильным преобразователем, содержащее интегратор на операционном усилителе, ключи обнуления интегратора, компаратор и логическое устройство, отл и ч а ю щ е е с я тем, что, с целью уменьшения погрешности отработки сигналов задания, па раллельно конденсатору цепи обратной связиинтегратора и его ключу обнуления подключен конденсатор такой же емкости со своим ключом обнуления, причем эти цепи обратной связи соединены с выходом операционного 1 о УсилителЯ чеРез ключи отключениЯ.
