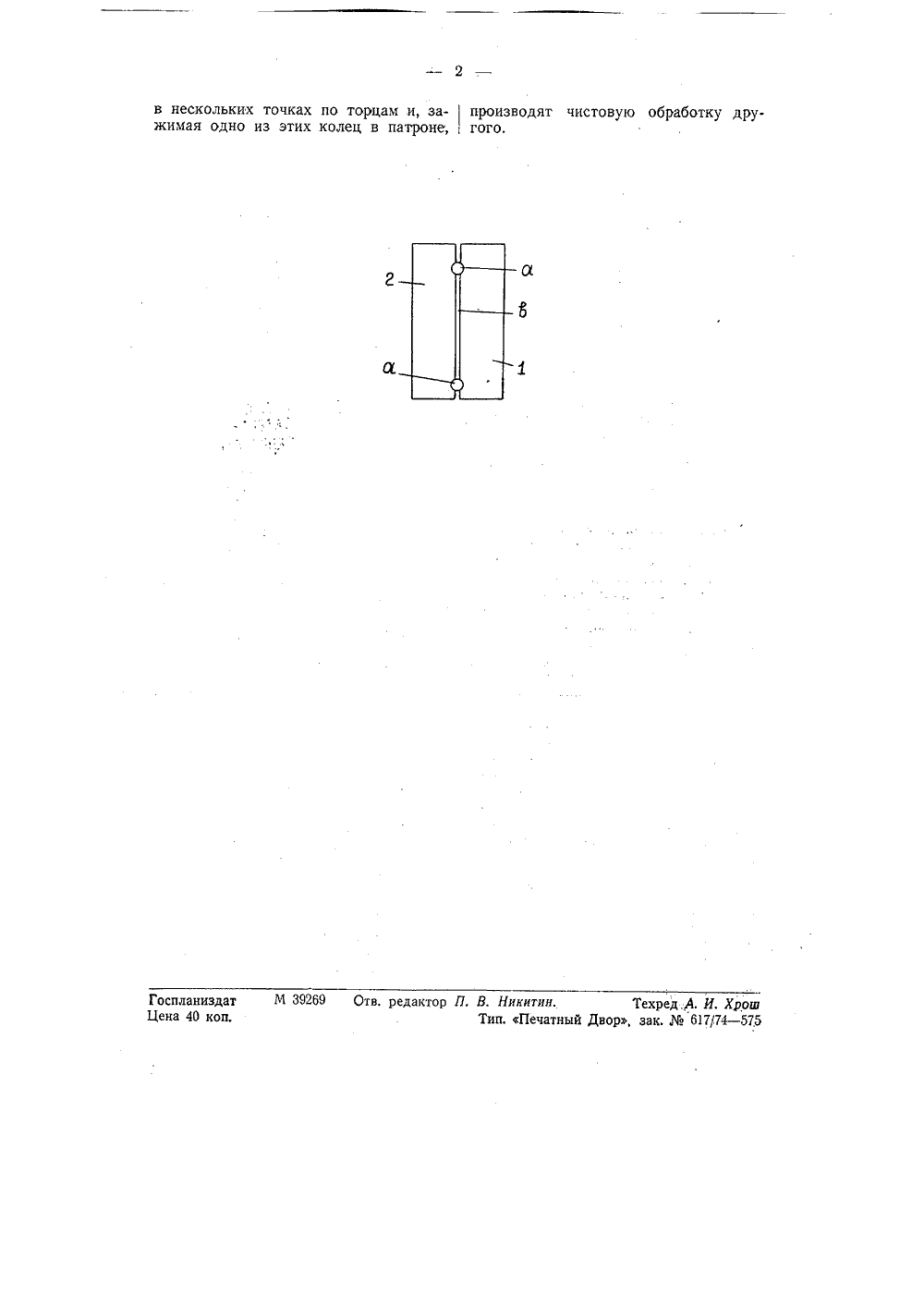

Способ обработки колец подшипников качения

Номер патента: 1219326

Опубликовано: 23.03.1986

Авторы: Бер, Братов, Самаринов

МПК: B24B 19/06

Метки: внутреннего, двухрядного, дорожек, качения, кольца, подшипника, роликового, станок, суперфиниширования, сферического

...установлечы бабка изделия 10 с закрепленной на ее шпинделе планшайбой 11 для введения иэделия 12 - внутреннего кольца двухрядного сферического роликового подшипника с дорожками 13 и 14 качения, устройство прижатия изделия 2 к планшайбе 11 с прижимными роликами 15 и регулируемый кривошипнно-шатунный привод 16, вал которого, связанный с двигателем не показаны) ременной передачей 17, несет установочно- подвижный кривошип 18 и радиальный винт 19 регулировки радиуса кривошипа, Вал 5 качания, смонтированный в суперфинишной головке посредством подшипников 20, несет на одном конце подвижный в радиальном направлении держатель 21 с инструментом 22 и силовой цилиндр 23 прижатия инстру мента к изделию 12 и отвода инструмента, а на другом конце -...

Номер патента: 1751652

Опубликовано: 30.07.1992

Автор: Трофимов

МПК: G01M 13/04

Метки: биений, изменения, качения, кольца, подшипника, трофимова

...является то, что на его реэультатй в этомслучае влияет неперпендикулярностьотверстия внутреннего кольца подшипника к его торцу. В результат радиального биения входит ошибка, определяемая неперпендикулярностью плоскости торца к оси вращения . проверяемого кольца подшипника.Целью изобретения является повышение точности измеренйй.Это достигается тем, что в способе измерения биений кольца подшипника качения нагружают подшипник осевой нагрузкой, при вращении одного кольца измеряют радиальное перемещение невращающегося кольца и по разности двух измерений определяют биение вращающегося кольца. Перед измерением радиального перемещения фиксируют базовую1751652 измерения остается одной и той же относительно оси вращения кольца 3. Кольцо 5,...

Номер патента: 120737

Опубликовано: 01.01.1959

Авторы: Мерперт, Рейбах

МПК: B24B 19/06

Метки: беговой, внутреннего, дорожки, качения, кольца, подшипника, шлифования

...1):а) шлифование торцов обрабатываемого кольца 1,б) шлифование отверстия, как обычно, на внутришлифовальном станке в патроне по два-три кольца одновременно,в) шлифование беговой дорожки на круглошлифовальном или желобошлифовальном станке путем копирования внутренней поверхности, для чего кольцо 1 базируют по одному из торцов и по двум опорам 2 и 2 а оправки 3.120737Обрабатываемое кольцо 1 (фиг. 2) свободно посажено на опоры 2 и 2 а, находяшиеся на качающейся оправке 3 загрузочного устройства.Опоры 2 и 2 а расположены под углом са 0 по окружности посадочного отверстия, причем одна из пих 2 а находится напротив режущей поверхности шлифовального круга 4 и служит жестким упором во время обработки, по которому производится копирование...

Номер патента: 1784447

Опубликовано: 30.12.1992

Авторы: Образков, Перепелица

МПК: B24B 19/06

Метки: дорожек, качения, колец, настройки, подшипников, станка

...ролики 13. Для предотвращения сдвига роликов 13 на направляющих. 7:предусмотрены боковые ребра 14. Ролики13 расположены в канавках. образованныхбоковыми ребрами 14.На оправке 8 установлен неподвижныйограничитель перемещения 15, а на державке- подвижный ограничитель перемещенияоправки в виде винта 16,Устройство для настройки станка дляобработки дорожек качения колец подшипников работает следующим образом.Абразивный брусок 9 с помощью Г-образной планки 10 винтом 11 выставляется. по высоте в оправке 8, Оправку 8 вместе сабразивным бруском 9 прижимают к жесткому упору, неподвижному. ограничителюперемещения 15, винтом 16. Таким образом, настройку йройзводят при ЖеСтко закрепленном инструменте относительнодержавки...

Номер патента: 436259

Опубликовано: 15.07.1974

Автор: Рабинович

МПК: G01M 13/00

Метки: демпфирования, зоне, качения, кольцами, контакта, подшипника, тел

...из.мерения амплитудного значения перемещений вала с подшипником. Датчики 4 и 6 соединены также с фазочувствительным прибором 8 для измерения сдвига фаз синусоидальных 5 сигналов этих датчиков.Способ измерения демпфирования в стыкахподшипника заключается в следующем: с помощью генератора 9 и вибратора 3 в исследуемом подшипнике 1 возбуждаются вынуж- О денные колебания; частота этих вынужденныхколебаний контролируется прибором 10 и проходит ряд задаваемых значений внутри некоторого диапазона частот.Поддерживая постоянным значение ампли туды силы, контролируемое прибором 5, попоказаниям приборов 7, 8, 10 строят амплитудно-фазовую частотную характеристику упругой системы вала 2 с подшипником 1.Затем исследуемый подшипник 1 заменяет- О ся...
