Генератор прямоугольных импульсов

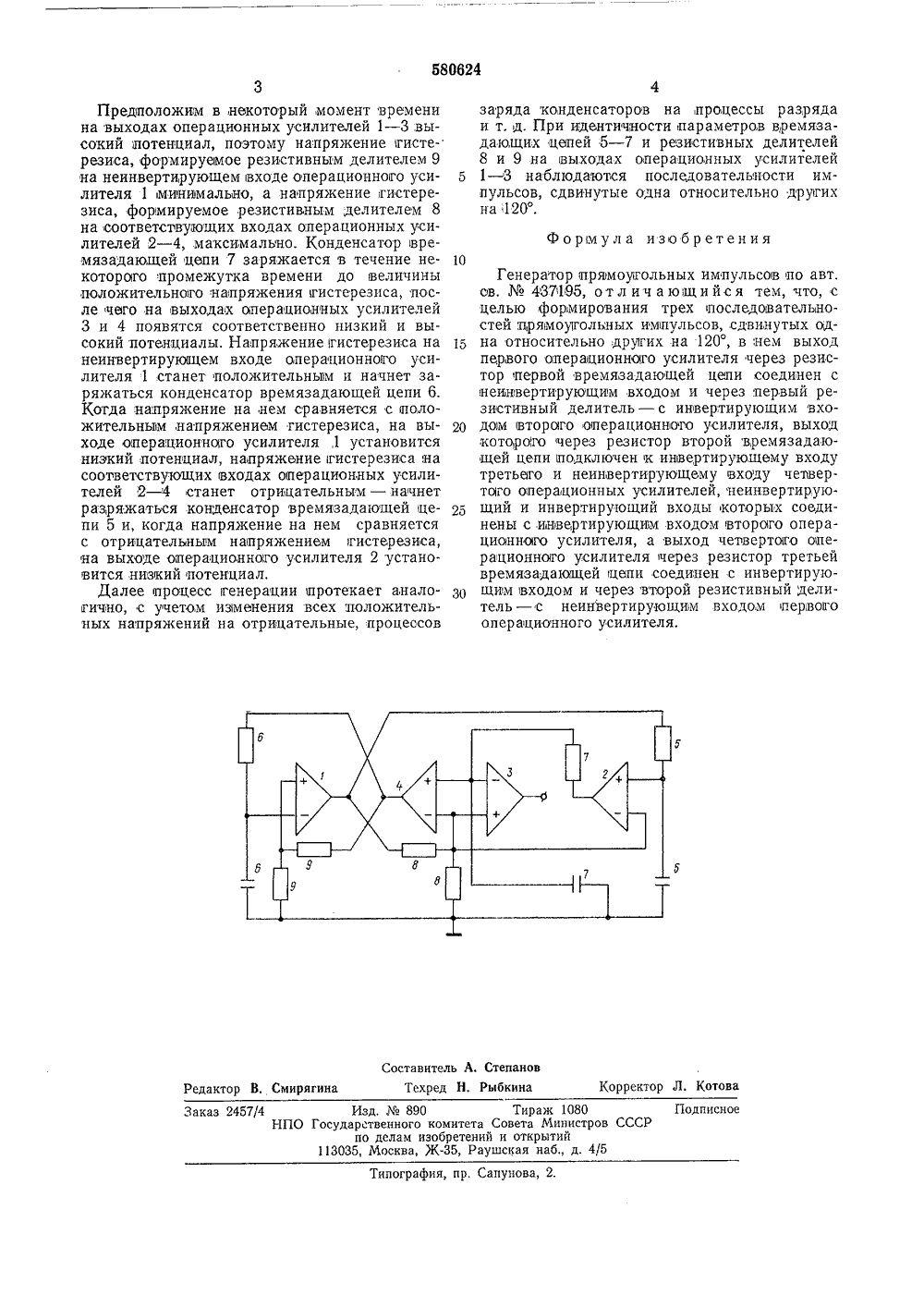

о п и сИГтте ИЗОБРЕТЕНИЯ и 1 580624 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ олнительное к авт. свид-ву 4371влено 07,07.75 (21) 2151300/21(22) За соединением заявки-Государстеенный камите Саеета Министрое СССР 23) Приоритет43) Опубликовано 15.11.77, Бюллетень53) У 621.373.531(088.8) па делам изобретений и открытий) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬС Изобретение относится к им 1 пульсной технике и может использоваться для 1 генерации .последовательностей прямоугольных импульсов,Известен генератор прямоугольных икпульсов по основному авт. св.437195, в котором 5перекрестные обратные связи образованы подключением выходов операционных усилителей:к соответствующим их входам через времяза,дающие цепи и резистивные делители,.Однако он не обеспечивает формирование 10трех .последовательностей прямоугольных вмпульсов, сдвинутых одна относительно других:на 120.Целью изобретения является формированиетрех последовательностей прямоугольных импульсав, сдвинутых одна относительно другихна 120.Для этого в,генераторе;прямоуггольных им.пульсов перекрестные обратные связи образо:ваны подключением выходов операционных 2 оусилителей к соответствующам их входам че;рез времязадающие цепи и резистивные делители, выход первого операционного усилителячерез резистор первой времязадающей цеписоединен с 1 неинвертирующим входом и черезнервный резистиэный делитель - с инвертирующим входом второго операционного усилителя,выход которого через резистор второй время.задающей цепи подключен к инвертирующемувходу третьего и неинвертирующему входу чет вертого операционных усилителеи, неинвертнрующий и инвертирующий входы которых соединвны с инвертирующим входом второго операционно)го усилителя, а выход четвертого операционного усилителя через резистор третьей времязадающей цепи соединен с инвертирующим входом и через второй резистивный делитель - с неинвертирующим входом первого операционного усилителя.На чертеже приведена схема предлагаемого тенератора.Генератор прямоугольных импульсов содержит операционные усилители 1 - 4, времязадающие цепи 5 - 7, резистивные делители 8 и 9, причем выход операционно 1 го усилителя 1 через времязадающую цепь 5 и резистивный делитель 8 соединен соответственно с неннвертирующим и инвертирующим входами операционного усилителя 2 выход которого через времязадающую цепь 7 подключен соответственно к инвертирующему входу операционного усилителя 3 и неинвертирующему входу операционного усилителя 4, другие входы которых соединены с инвертирующим входом операционного усилителя 2, выход операционного усилителя 4 через времязадающую цепь 6 и резистиэный делитель 9 соединен соответственно с инвертирувщим н неинвертирующим входами операционпого усилителя 1.Генератор работает следующим образом.Корректор Л. Котова Редактор В, Смирягина Подписное Заказ 2457/4 Изд890 Тираж 1080 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2. Предположим в некоторый, момент времени на выходах операционных усилителей 1 - 3 высокий потенциал, поэтому напряжение гистерезиса, формируемое резистивным делителем 9 на неинвертирующем входе операционного усилителя 1 минвмально, а напряжение,гистерезиса, формируемое резистивным делителем 8 на соответствующих входах операционных усилителей 2 - 4, максимально. Конденсатор времязадающей цвпи 7 заряжается в течение некоторого промежутка времени до величины положительного напряжения гистерезиса, после чего на выходах операционных усилителей 3 и 4 появятся соответственно низкий и высокий потенциалы. Напряжение гистерезиса на неиквертируюпцем входе операционно 1 го усилителя 1 станет положительным и начнет заряжаться конденсатор времязадающей цепи 6. Когда налряжение на нем сравняется с положительным напряжением гистерезиса, на выходе онерационнэго усилителя,1 установится низкий потенциал, напряжение гистерезиса;на соответствующих входах операционных усилителей 2 - 4 станет отрицательным - начнет разряжаться конденсатор времязадающей цепи 5 и, когда напряжение на нем сравняется с отрицательньвм напряжением гистерезиса, на выходе операционного усилителя 2 установится низкий потенциал.Далее процесс генерации протекает аналогично, с учетом изменения всех положительных напряжений на отрицательные, процессов заряда конденсаторов на процессы разряда и т.д. При идентичности параметров времязадающих цепей 5 - 7 и резистивных делителей 8 и 9 на выходах операционных усилителей 5 1 - 3 наблюдаются последовательности импульсов, сдвинутые одна относительно других на 120. Генератор арямоугольных импульсов по авт.ов,437195, отл ич ающийся тем, что, с целью формирования трех последовательностей прямоугольных импульсов, сдвинутых од на относительно других на 120, в:нем выходпервого операционного усилителя через резистор первой времяаадающей цепи соединен с неинвертирующим входом и через первый резистивный делитель - с инвертирующим вхо дом второго операционного усилителя, выходкото 1 рого через резистор второй времязадающей цепи 1 подключен к инвертирующему входу третьего и неинвертирующему входу четвертэго операционных усилителей, неинвертирующий и инвертирующий входы которых соединены с,инвертирующим входом второго операционного усилителя, а выход четверто 1 го операционного усилителя через резистор третьей времязада 1 ощей цепи соединен с инвертирующим входом и через второй резистивный делитель - с неинвертирующим входом первого операционного усилителя.
