Фазовый модулятор “о-п
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

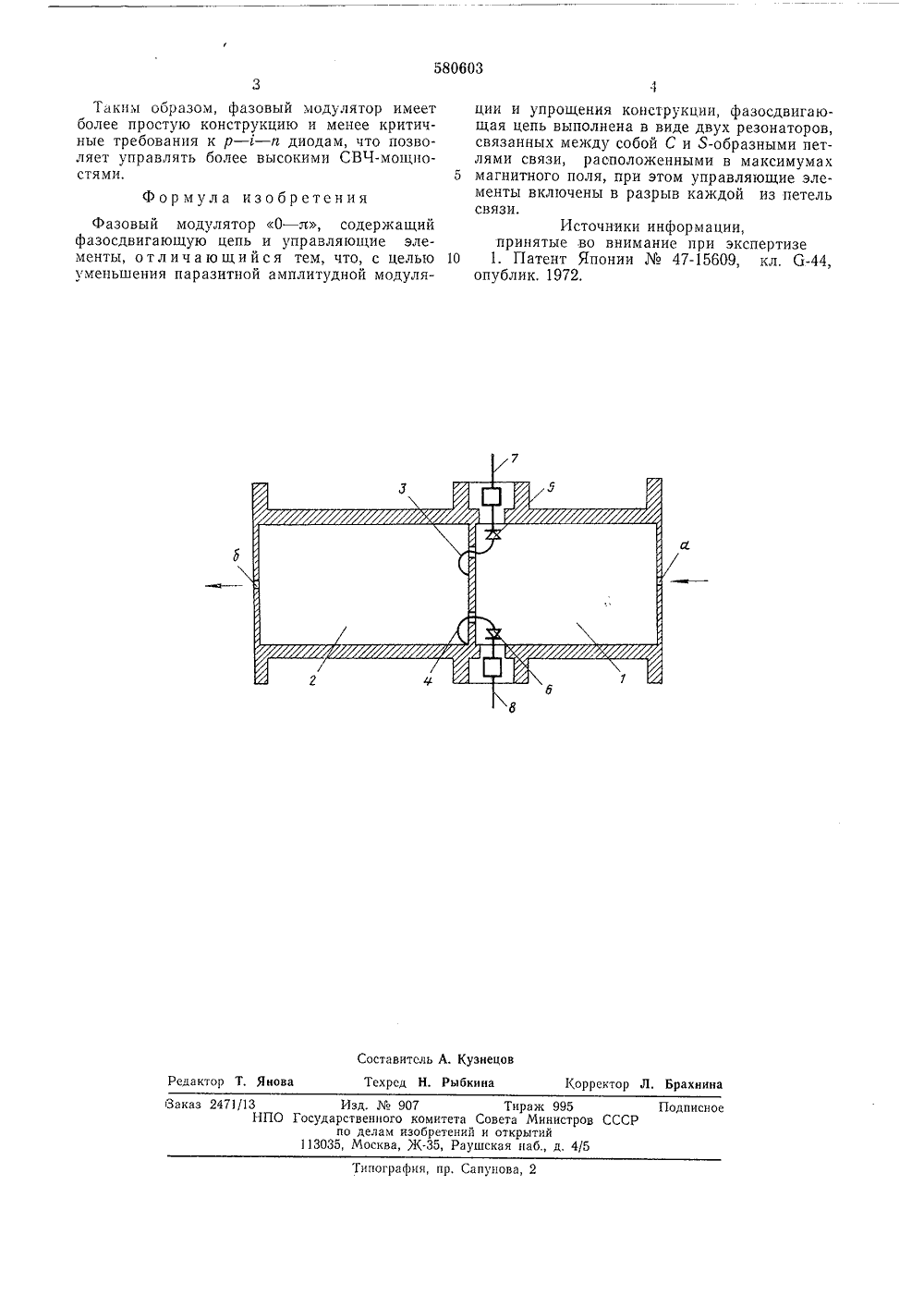

Союз Советских Социалистических Республик(23) Приоритет вки Ъ ем сударственный комитет овета Министров СССР о делам изобретенийи открытий(088.8) 5.11.77. Бюллетень М 42 3) Опубликован 45) Дата опубликования описания 11,11(54) ФАЗОВЪЙ ЛЯТОР О - и тот, входное и выходное отверстия а 1Фазовый модулятор О - л работающим образом.СВЧ-мощность несущей частоты от источника через входное отверстие а связи возбуждает в резонаторе 1 колебание типа Н,р, наводящие ЗДС в петлях связи 3 и 4. Управляющий сигнал через фильтры 7 и 8 нижних частот поступают на диоды 5 и 6, которые попеременно открываются или закрываются, в результате чего попеременно замыкаются или размыкаются С и 5-образные петли связи 3 и 4, расположенные в максимумах магнитного поля, что позволяет получить сдвиг фазы модулятора 0 и л.В зависимости от напряжения протекающего тока в части каждой из петель связи 3 и 4, располоткенной в резонаторе 2, меняется направление силовых линий возбужденного резонатора 2 электромагнитного поля, а поскольку в том и в другом фазовом положении электрическая длина пути остается постоянной, то не меняются и потери при одинаковых потерях в управляющих диодах 5 и 6, и паразитная амплитудная модуляция практически находится на уровне 25 дБ, Промодулированная.по фазе СВЧ-мощность из резонатора 2 выводится через выходное отверстие б в нагрузку,улятор О - тс, содерцепь и управляющие Изобретение относится к технике СВЧ и мокет использоваться в качестве модулятора в радиосистемах связи при передаче бинарного цифрового сигнала.Известен фазовый моджащий фазосдвигающуюэлементы 111.Однако известный модулятор имеет паразитную амплитудную модуляцию за счет различия потерь в режиме О и и.С целью уменьшения паразитной амплитудной модуляции, а также упрощения конструкции в предлагаемом фазовом модуляторе О - л фазосдвигающая цепь выполнена в виде двух резонаторов, связанных между собой С и 5-образными петлями связи, расположенными в максимумах магнитного поля, при этом управляющие элементы включены в разрыв каждой из петель связи.На чертеже приведена конструкция фазового модулятора,Фазовый модулятор О - тт содержит фазосдвигающую цепь, выполненную в виде двух резонаторов 1 и 2, связанных между собой С-образной петлей связи 3 и 5-образной петлей связи 4, расположенными в максимумах магнитного поля, и управляющие элементы, например диоды 5, б, соответственно включенные в разрывы С и 5-образных петель связи 3 и 4, а также фильтры 7 и 8 нижних час" и 11 "530663580603 ставитель А. Кузне Редактор Т. Янова Тех ред Н. Ры бки н орректор Л, Брахнин каз 247/13НП Изд.907 осударственного комитета Со по делам изобретений и 113035, Москва, Ж, РаушсТираж 995ета Министровоткрытийая наб д. 4/5 Подписио Типография Сапунова, 2 Таким образом, фазовый модулятор имеет более простую конструкцию и менее критичные требования к р -- и диодам, что позволяет управлять более высокими СВЧ-мощностями. Формула изобретения Фазовый модулятор О - л, содержащий фазосдвигающую цепь и управляющие элементы, отличающийся тем, что, с целью уменьшения паразитной амплитудной модуляции и упрощения конструкции, фазосдвигающая цепь выполнена в виде двух резонаторов,связанных между собой С и 5-образными петлями связи, расположенными в максимумах5 магнитного поля, при этом управляющие элементы включены в разрыв каждой из петельсвязи.Источники информации,принятые во внимание при экспертизе10 1. Патент Японии47-15609, кл, 6-44,опублик. 1972,
СмотретьЗаявка
2369988, 07.06.1976
ПРЕДПРИЯТИЕ ПЯ М-5619, ЛЕНИНГРАДСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ ИМ. М. А. БОНЧ БРУЕВИЧА
ЖЕМЧУГОВ ВЛАДИМИР НИКОЛАЕВИЧ, ЛИФЕРЕНКО ВИКТОР ДАНИЛОВИЧ, ЛУКИН ИГОРЬ АЛЕКСАНДРОВИЧ, МАРКОВ ЮРИЙ ВИКТОРОВИЧ
МПК / Метки
МПК: H01P 1/18
Метки: модулятор, о-п, фазовый
Опубликовано: 15.11.1977
Код ссылки
