Способ автоматического регулирования процесса грохочения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

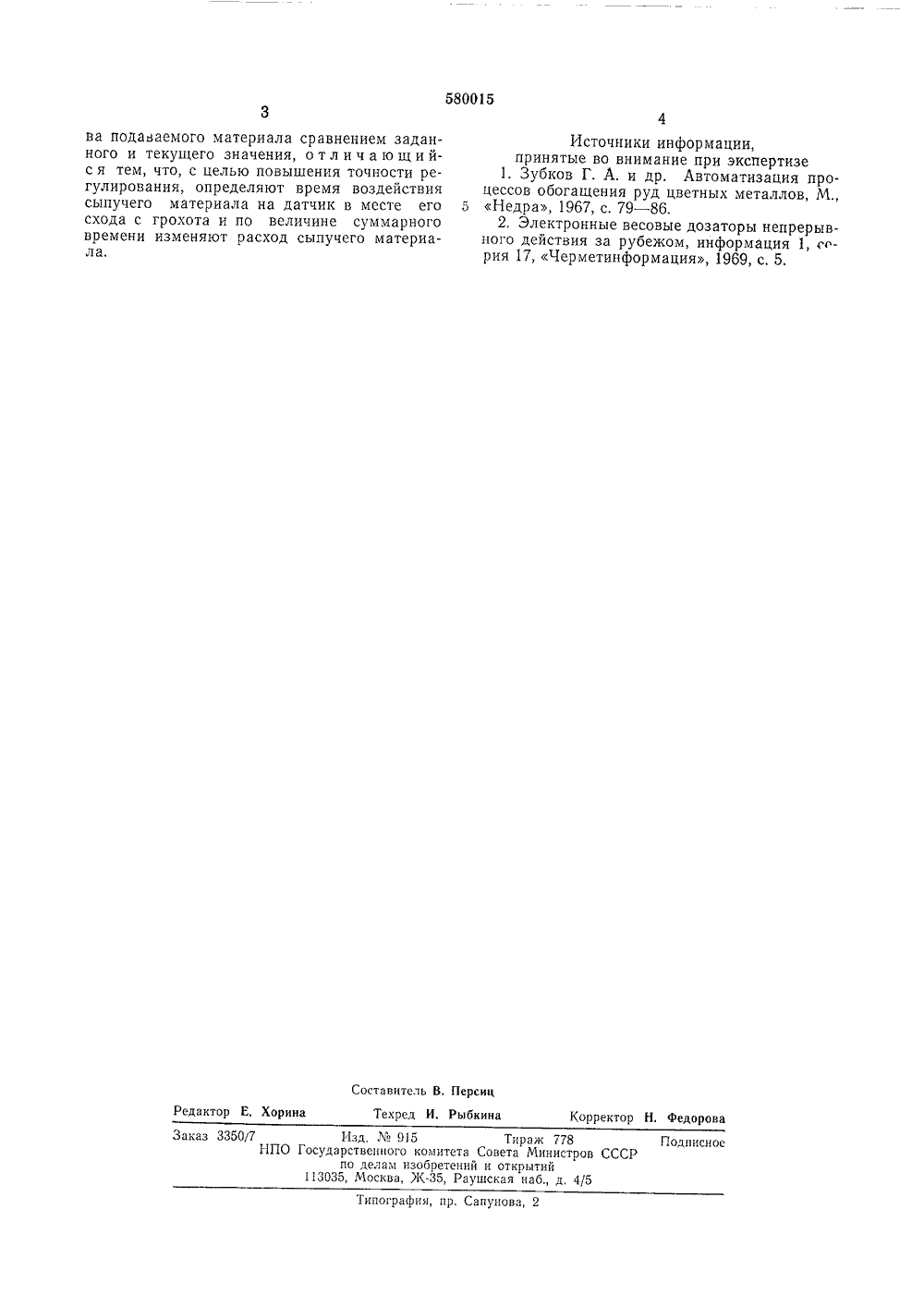

,11 580015 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сафе Советских Сеилаливтическик Рвеиублик(45) Дата опубликования описания 02.12.77(51) М. Кл.2 В 07 В 1/42 Гевударственный комитет Совета Министров СССР 5 З) УДК 622,74(088.8) о девам изобретений крытий. Дябин, Э. Л. Плюхин и Ю. Б. Копо Всесоюзный государственный научно-исследовательский и проектный институт асбестовой промышленности(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ГРОХОЧЕНИЯ2 Изобретение относится к способам автоматического регулирования процесса сухого грохочения полезных ископаемых и может найти применение в обогатительной, асбестовой промышленности и других областях народного хозяйства.Известен способ регулирования процесса грохочения, заключающийся в том, что измеряют нагрузку по исходному материалу, сравнивают с заданным значением этой нагрузки 10 и регулируют расход материала с помощью исполнительного механизма 11,Недостатком способа регулирования по нагрузке является то, что этот параметр не учитывает гранулометрического состава исходно го сырья.Наиболее близким к изобретению по технической сущности и достигаемому результату является способ автоматического регулирования процесса грохочения, заключающийся в том, что при изменении нагрузки на транспортере, питающем грохот, изменяют весовое количество исходного материала, поддерживая весовую нагрузку, подаваемую на грохот, постоянной 12.25При постоянной весовой нагрузке, подаваемой на грохот (обеспечиваемой известным способом регулирования), высота слоя материала на сетке грохота не остается постоянной, а изменяется в зависимости от крупности ЗО и объемного веса материала. Изменение крупности сыпучего материала происходит вследствие сегрегации его в бункерах, а объемного веса - вследствие различного содержания полезного компонента, например асбеста, в руде. Недостаток способа заключается в низкой точности регулирования процесса грохочения.Целью изобретения является повышение точности регулирования процесса грохочения,Поставленная цель достигается тем, что определяют время воздействия сыпучего материала на датчик в месте его схода с грохота и по величине суммарного времени изменяют расход сыпучего материала.Способ включает следующую последовательность операций,Подают материал на грохот. Измеряют толщину слоя сыпучего материала в месте его схода с грохота датчиком и регулируют расход сыпучего материала, поступающего на грохот, по времени воздействия материала на датчик,Зкономический эффект от применения предлагаемого способа достигается тем, что процесс грохочения протекает в режиме с более высокими технологическими показателями.Формула изобретенияСпособ автоматического регулирования процесса грохочения путем изменения количест580015 Составитель В. Персии Редактор Е. Хорина Техред И. Рыбкина Корректор Н Федорова Заказ 3350/7 Изд. М 915 Тираж 778 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, К, Раушская наб д, 4/5Подписное Типография, пр. Сапунова, 2 ва подаваемого материала сравнением заданного и текущего значения, о т л и ч а ю щ и йс я тем, что, с целью повышения точности регулирования, определяют время воздействия сыпучего материала на датчик в месте его схода с грохота и по величине суммарного времени изменяют расход сыпучего материала. Источники информации,принятые во внимание при экспертизе1. Зубков Г. А. и др, Автоматизация процессов обогащения руд цветных металлов, М.,5 Недра, 1967, с. 79 - 86.2. Электронные весовые дозаторы непрерывного действия за рубежом, информация 1, сория 17, Черметинформация, 1969, с. 5.
СмотретьЗаявка
2079268, 29.11.1974
ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ АСБЕСТОВОЙ ПРОМЫШЛЕННОСТИ
ДЯБИН НИКОЛАЙ ВАСИЛЬЕВИЧ, ПЛЮХИН ЭРИК ЛЕОНИДОВИЧ, КОПОСОВ ЮРИЙ БОРИСОВИЧ
МПК / Метки
МПК: B07B 1/42
Метки: грохочения, процесса
Опубликовано: 15.11.1977
