Способ автоматического регулирования процесса стыковой сварки с индукционным нагревом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 570469
Авторы: Калашников, Корзан
Текст

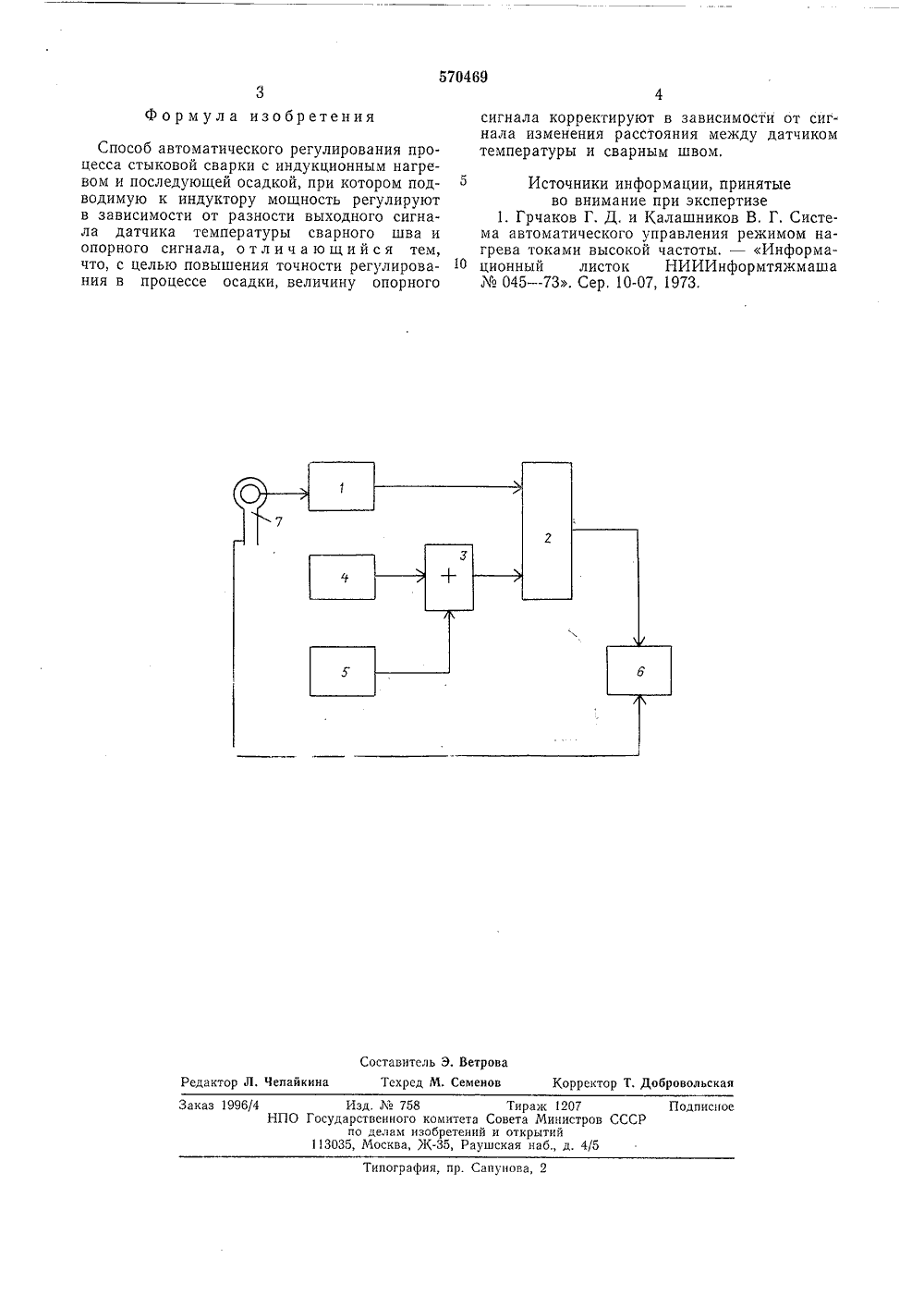

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Своз Советских Социалистических Ресиублик(22) Заявлено 15.12.75 (21) 2198840/27с присоединением заявкиГосударсаеииый иок 1 итет (23) ПриоритетСовета Министров МРОпубликовано 30,08,77. Бюллетень32ао делам изо 5 ретеиий(088.8) и открытий Дата опубликования описания 07.09.77(71) Заявитель Ю, Д, Корзан и В, Г. Калашников Всесоюзный проектно-конструкторский технологический институт атомного машиностроения и котлостроеиия(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯПРОЦЕССА СТЫКОВОЙ СВАРКИ С ИНДУКЦИОННЫМНАГРЕВОМ Изобретение относится к области сварки и может быть использовано в различных отраслях машиностроения при стыковой сварке с индукционным нагревом.Известен способ автоматического регулирования процесса стыковой сварки с индукционным нагревом и последующей осадкой, при котором подводимую к индуктору мощность регулируют в зависимости от разности выходного сигнала датчика температуры сварного шва и опорного сигнала 11.Однако описанный способ не обеспечивает учет погрешности показаний датчика в момент осадки. Это обусловлено тем, что при осадке сварочное соединение увеличивается в диаметре, в результате чего расстояние от него до датчика уменьшается. Это приводит к тому, что сигнал, выходящий с датчика, не соответствует действительной поверхностной температуре изделия, и точность регулирования температуры уменьшается.Цель изобретения состоит в разработке способа, обеспечивающего высокую точность регулирования процесса.Это достигается тем, что в процессе осадки величину опорного сигнала корректируют в зависимости от сигнала изменения расстояния между датчиком температуры и сварным швом.На чертеже изображейа блок-схема, реализующая предлагаемый способ. Фотодатчик 1, оптически связанныйгрсваемым изделием подключен к схеме сравнения 2. Второй вход схемы сравнения соединен с сумматором 3. Последний связан с фор мирователем 4 опорного уровня и формирователем 5 сигнала перемещения. Выход схемы сравнения посредством источника высокочастотной энергии 6 подключен к индуктору 7, в котором расположено нагреваемое изде лие,С фотодатчика 1 на схему сравнения 2 поступает сигнал У, пропорциональный температуре нагреваемого изделия,15 В момент осадки на формирователе 5 образуется сигнал перемещения У, который поступает на сумматор 3 вместе с сигналом Уо формирователя 4 опорного уровня. Суммарный сигнал К = Уо+ Споступает в схему 20 сравнения, где сравнивается с сигналом У,.В зависимости от разности (С,. - У,: ) изменяют мощность, подводимую от источника 6 высокочастотной энергии и индуктору 7.Таким образом при осадке происходит уве личение сигнала фотодатчика за счет приближения изделия и датчику, одновременно увеличивается выходной сигнал К сумматора за счет сигнала перемещения Уп.Поэтому схема сравнения не реагирует на 30 изменение расстояния от изделия до датчикаи точпость регулирования возрастает.570469 Формула изобретения Составитель Э. ВетроваРедактор Л. Чепайкина Тсхред М. Семенов Корректор Т, Добровольская Заказ 1996/4 Изд, М 758 Тираж 1207 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 Способ автоматического регулирования процесса стыковой сварки с индукционным нагревом и последующей осадкой, при котором подводимую к индуктору мощность регулируют в зависимости от разности выходного сигнала датчика температуры сварного шва и опорного сигнала, о т л и ч а ю щ и й с я тем, что, с целью повышения точности регулирования в процессе осадки, величину опорного сигнала корректируют в зависимости от сигнала изменения расстояния между датчикомтемпературы и сварным швом. 5 Источники информации, принятыево внимание при экспертизе1. Грчаков Г. Д. и Калашников В. Г. Система автоматического управления режимом нагрева токами высокой частоты. - Информа ционный листок НИИИнформтяжмашаМв 045 - 73. Сер. 10-07, 1973,
СмотретьЗаявка
2198840, 15.12.1975
ВСЕСОЮЗНЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ АТОМНОГО МАШИНОСТРОЕНИЯ И КОТЛОСТРОЕНИЯ
КОРЗАН ЮРИЙ ДМИТРИЕВИЧ, КАЛАШНИКОВ ВАЛЕНТИН ГЕОРГИЕВИЧ
МПК / Метки
МПК: B23K 13/00
Метки: индукционным, нагревом, процесса, сварки, стыковой
Опубликовано: 30.08.1977
Код ссылки
<a href="https://patents.su/2-570469-sposob-avtomaticheskogo-regulirovaniya-processa-stykovojj-svarki-s-indukcionnym-nagrevom.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования процесса стыковой сварки с индукционным нагревом</a>
