Способ передачи информации для дифференциально-фазной защиты линии электропередачи

Номер патента: 558345

Авторы: Каган, Штемпель

ZIP архив

Текст

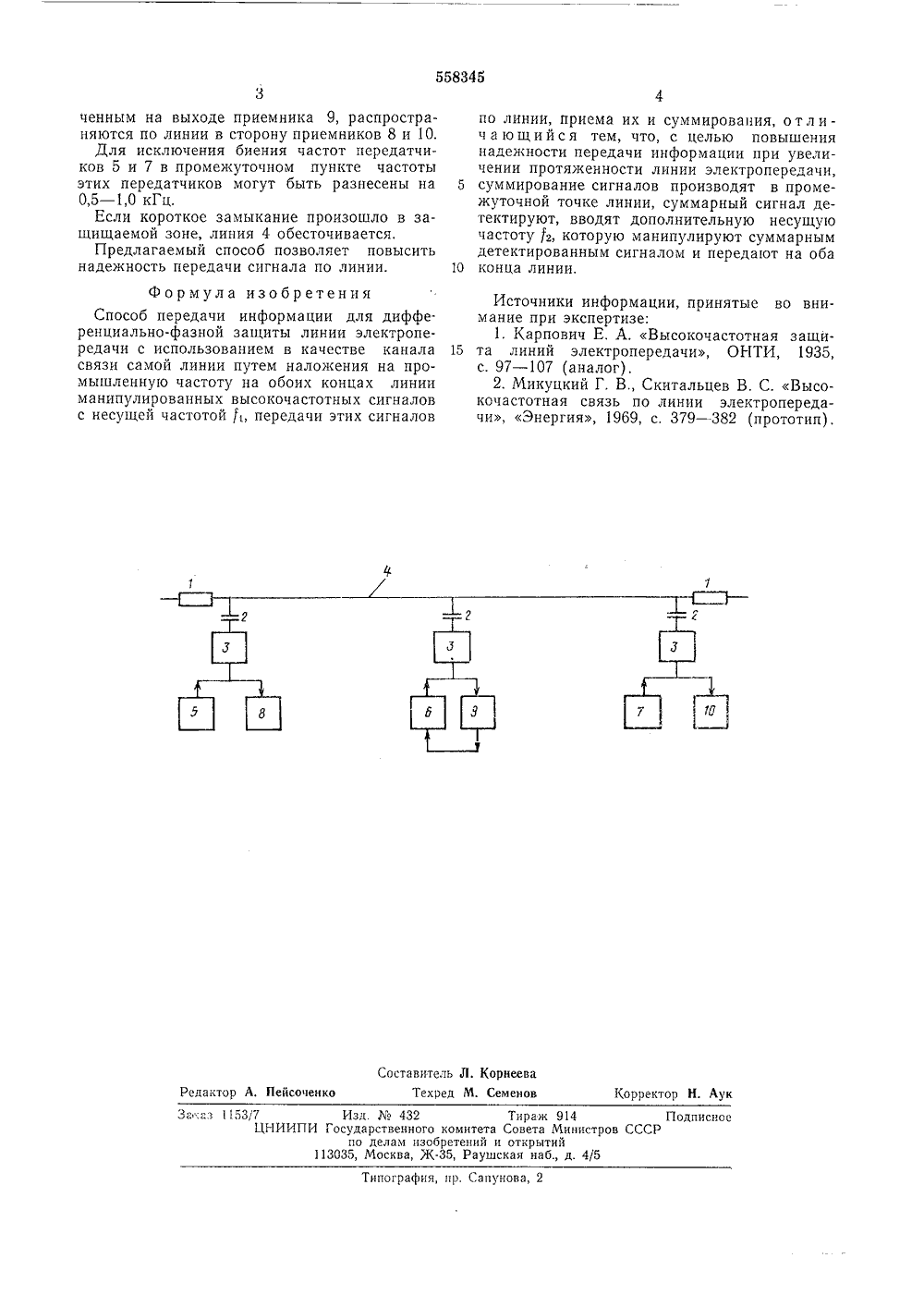

Союз Соввтсккх Социмистичюсхих Республик,75 (21) 2190042/07 аявлен аявкис присоединениемПриоритет асудврственный номите Совета Министров СССР 11 о делам, изобретенийи открытий оЗ) ЪДК 621.316,92) Авторы изобретени В, Г, Каган П. Штемпельвсесоюзный государствено-исследовательский ини электрических сетейьпроект рдена Октябрьской Революции оектно-изыскательский и нау энергетических систем Энергосе(54) СПОСОБ ПЕРЕДАЧИ ИНФОРМАЦИИ ЛЯ ДИФФЕРЕНЦИАЛЬНО-ФАЗНОЙ ЗАЩИТЫ ЛИН ЭЛЕКТРОПЕРЕДАЧИ2 20 Изобретение относится к области электротехники, а именно к способам передачи информации для дифференциально-фазной защиты линии электропередачи.Известен способ передачи информации для защиты оборудования, подстанций, основанный на передаче сигналов по всем трем фазам ВЛ 1, Недостатками этого способа являются низкие помехозащищенность и надежность, чрезвычайно медленная работа защиты и малое перекрываемое затухание.Наиболее близким к изобретению по технической сущности и достигаемому результату является способ передачи информации для дифференциально-фазной защиты линии электропередачи с использованием в качестве канала связи самой линии путем наложения на промышленную частоту на обоих концах линии манипулированных высокочастотных сигналов с несущей частотой ь передачи этих сигналов по линии, приема их и суммирования 2. К недостаткам этого способа относится низкая надежность передачи и приема информации для дифферснциально-фазной защиты па низких рабочих частотах (40 кГц) ВЛ протяженностью более 500 км и на высоких ча,тотах (500 кГц) ВЛ протяженностью более 150 км.Цельюдеж ности изооретения является повышение напередачи информации при увеличении протяженности линии электропередачи, Это достигается тем, что по предлагаемому способу суммирование сигналов производят в промежуточной точке линии, суммарный сиг нал детектируют, вводят дополнительную несУщУю частотУ 1 е, котоРУю манипУлиРУют сУммарным детектпрованным сигналом и передают на оба конца линии.На чертеже показано устройство дпфферен циально-фазной защиты линии электропередачи, реализующее описываемый способ.Устройство состоит из высокочастотных заградителей 1, конденсаторов связи 2, фильтров присоединения 3, связанных с линией 4 15 электропередачи через конденсаторы связи,передатчиков 5 - 7 и приемников 8 - 10, причем выходы передатчиков 5 - 7 и входы приемников 8 - 10 присоединены параллельно.Устройство работает следующим образом.Прп появлении короткого замыкания на защищаемой линии 4 электропередачн запускаются передатчики 5 и 7, расположенные по концам защищаемой линии. Сигналы от передатчиков 5 и 7 с частотойвоздействуют на 25 приемники 8 - 10. Сигналы на выходе приемника 9 суммируются и подаются в цепь манипуляции передатчика 6.Высокочастотные сигналы на выходе передатчика 6 с частотой /., проманппулпрованные 30 суммарным детектпрованным сигналом, полу558345 7 Составитель Л. КорнееваРедактор А. Пейсоиеико Техред М. Семенов Корректор Н. Ау Зг;аз 11537Ц 1 Изд432 Тираж 914 ИПИ Государственного комитета Совета Министр по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5одписно в СС Типография, пр. Сапунов ченным на выходе приемника 9, распространяются по линии в сторону приемников 8 и 10.Для исключения биения частот передатчиков 5 и 7 в промежуточном пункте частоты этих передатчиков могут быть разнесены на 0,5 - 1,0 кГц.Если короткое замыкание произошло в защищаемой зоне, линия 4 обесточивается.Предлагаемый способ позволяет повысить надежность передачи сигнала по линии. Формула изобретенияСпособ передачи информации для дифференциально-фазной защиты линии электропередачи с использованием в качестве канала связи самой линии путем наложения на промышленную частоту на обоих концах линии манипулированных высокочастотных сигналов с несущей частотой ь передачи этих сигналов по линии, приема их и суммирования, о тл ичающийся тем, что, с целью повышения надежности передачи информации при увеличении протяженности линии электропередачи, 5 суммирование сигналов производят в промежуточной точке линии, суммарный сигнал детектируют, вводят дополнительную несущую частоту а, которую манипулируют суммарным детектированным сигналом и передают на оба 10 конца линии. Источники информации, принятые во внимание при экспертизе:1, Карпович Е. А. Высокочастотная защи та линий электропередачи, ОНТИ, 1935,с. 97 - 107 (аналог).2. Микуцкий Г, В., Скитальцев В. С. Высокочастотная связь по линии электропередачи, Энергия, 1969, с, 379 в 3 (прототип).

Смотреть

Заявка

2190042, 17.11.1975

ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНОИЗЫСКАТЕЛЬСКИЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭНЕРГЕТИЧЕСКИХ СИСТЕМ И ЭЛЕКТРИЧЕСКИХ СЕТЕЙ "ЭНЕРГОСЕТЬПРОЕКТ"

КАГАН ВЕНИАМИН ГРИГОРЬЕВИЧ, ШТЕМПЕЛЬ ЕВГЕНИЙ ПАВЛОВИЧ

МПК / Метки

МПК: H02H 3/28

Метки: дифференциально-фазной, защиты, информации, линии, передачи, электропередачи

Опубликовано: 15.05.1977
