Способ измерения магнитной индукции

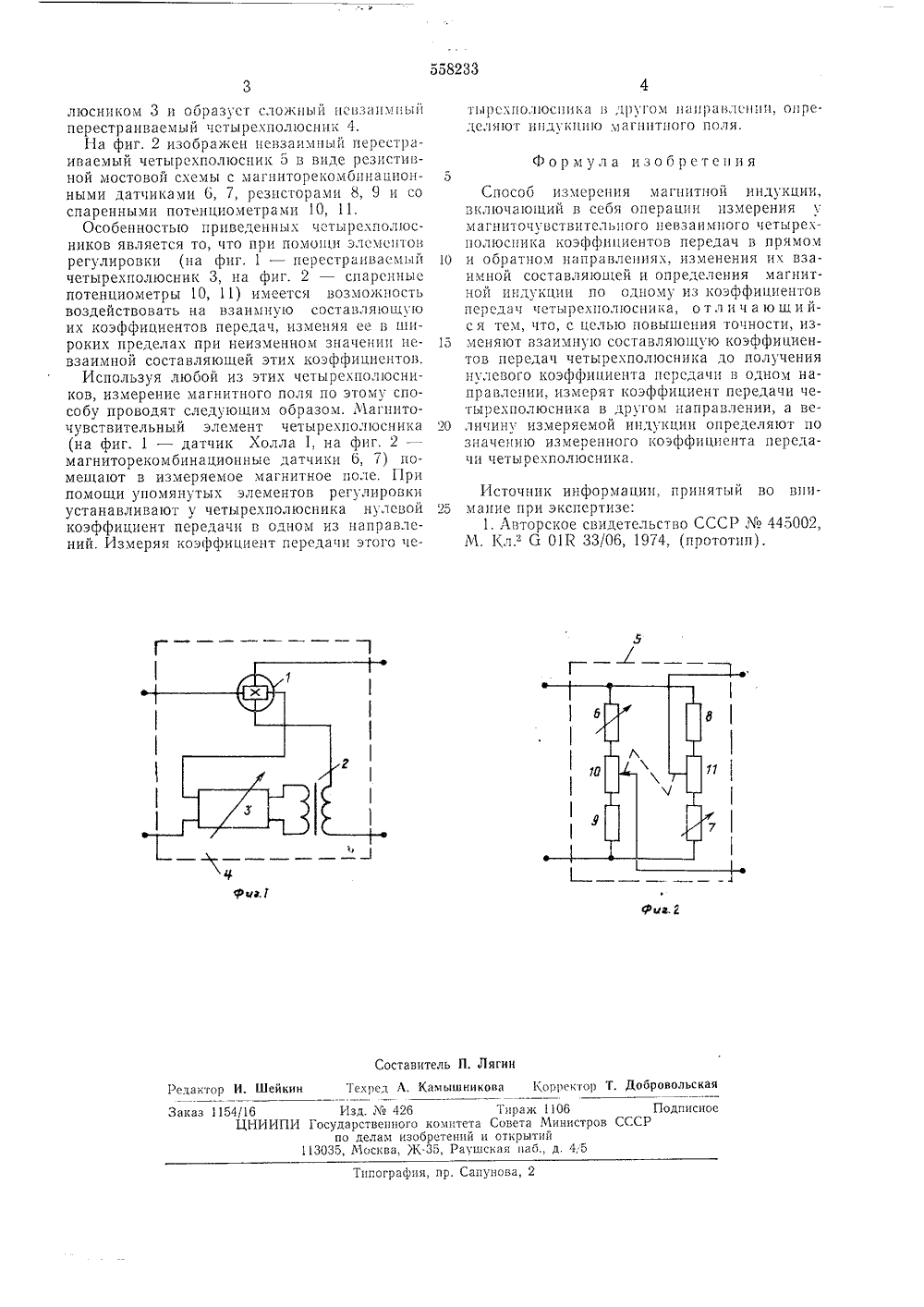

1,) 558233 ОП ИОАН И ИЗОБРЕТЕН И К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советски иалистимескнхРеспублик(23) ПриоритетОпубликовано 15.05,77. Бюллетень МДата опубликования описания 21.06.77Государстееннык комитет Совета Министров СССР пв делам иэобретений 53) УДК 621.317(72) Авторы изобрете Н анков и Я, Кули 71) Заявите Физико-технический институт АН Туркменской С ИЯ МАГНИТНО(54) СПОСОБ ИЗМ УК е примера показас использованиембыть реализован гнцтной индукции,соединен прц поцсформатора 2 попо входу и выхомным чстырехпоНа фиг ны два ч каждого дацый сп На фиг моцц раз следовате д с пере1 и 2 в качест етырехполюсника из которых може особ измерения м1 датчик Холла вязываю:цсго тра чьцо и регулярц страцвасмым вз Изобретение относится к измерительной технике и может быть применено в магнитометрии при измерении магнитных полей с использованием магниточувствительных невзаимных электрических четырехполюсников, по строенных на базе необратимых в магнитном поле элементов, таких как датчики Холла и магниторекомбинационные датчики.Известен способ измерения магнитной индукции, включающий в себя операции изме ,рения у магниточувствительного невзаимного четырехполюсника коэффициентов передач в прямом и обратном направлениях, воздействия на их взаимную составляющую и определения магнитной индукции по одному из ко эффициентов передач четырехполюсника (1) .Недостатком этого способа является то, что для его реализации должны быть предусмотрены два прецизионных тракта измерения коэффициентов передач четырехполюсника и вы сокоточный узел суммирования выходных сигналов этих трактов. Таким образом, этот способ достаточно сложен, требует значительных затрат и обладает пониженной точностью измерений по причине того, что погрешность оп ределения магнитной индукции при этом равна сумме погрешностей выполнения всех перечисленных операций.Для повышения точности измерения магнитной индукции предлагается способ, соглас но которому изменяют взаимную составляющую коэффициентов передач четырехполюсника до получения нулевого коэффициента передачи в одном направлении, измеряют коэффициент передачц,етырсхпогпосццка в другом направлении, а величину измеряемой индукции определяют по значению измеренного коэффициента передачи четырехполюсника.Способ измерения магнитной индукции не содержит операцшо алгебраического суммирования. Поэтому он проще в реализации (не требуется узел суммирования) и точнее (результат измерения магнитной индукции не содержит погрешность операции суммирования). В нем измерение одного цз коэффициентов передач сводится к фиксации его нулевого значения. С точки зрения повышения точности ц упрощения процесса измерения магщтцой индукции это равносильно изъятию цз известного способа процедуры измерения одного из коэффициентов передач четырехполюснцка..г Составитель ин крсд А, Камышникова Корректор Редактор И, Шейк ровольская Тираж 106тета Совета Министровнпй и открытийРаушская аб., д. 4,5 Изд ,г, 426 осударствепного ко по делам изобрет 13035, Москва, )К, саз 1154/16ЦНИ одписно 1 погрария, пр. Сапунова,л 10 сни 1 ОМ 3 и Образует с,10)Иый невз)1 нмн 11 и перестраиваемый четырсхполюсп 11 4.На фиг, 2 изображен невзаимный персстраиваемый четырехполюсник 5 в виде резнстивной мостовой схемы с магниторекомбинационными датчиками 6, 7, резисторами 8, 9 и со спаренными потенциометрами 10, 11.Особенностью приведенных четырехполюсников является то, что при помощи элементов регулировки (на фиг. 1 - перестраиваемый четырехполюсник 3, на фиг. 2 - спаренные потенциометры 10, 11) имеется возможность воздействовать на взаимную составляющую их коэффициентов передач, изменяя ее в широких пределах при неизменном значении не- взаимной составляющей этих коэффициентов,Используя любой из этих четырехполюсников, измерение магнитного поля по этому способу проводят следующим образом. Магниточувствительный элемент четырехполюсника (на фиг. 1 - датчик Холла 1, на фиг. 2 - магниторекомбинационные датчики 6, 7) помещают в измеряемое магнитное поле. При помощи упомянутых элементов регулировки устанавливают у четырехполюсника нулевой коэффициент передачи в одном из направлений. Измеряя коэффициент передачи этого четырсхполюсннка в другом неПравлении, онреДЕЛ 51 ОТ ИНДУК 1 ЦНО МагнИТИОГО ПОЯЯ. Формула изобретения Способ измерения магнитной индукции,включаю 1 ций в себя операции измерения у магниточувствитсльного невзаи много четырехнолюсника коэффициентов передач в прямом 10 и обратном направлениях, изменения их взаимной составляюцей и определения магнитной индукции по одному из коэффициентов передач четырехнолюсника, о т л и ч а ю щ и йс я тем, что, с целью повышения точности, из меняют взаимную составляющую коэффициентов передач четырехполюсника до получения нулевого коэффициента передачи в одном направлении, измерят коэффициент передачи четырехполюсника в другом направлении, а ве личину измеряемой индукции определяют позначению измеренного коэффициента передачи четырехполюснпка. Источник информации, принятый во вни 25 мание при экспертизе: 1. Авторское свидетельство СССР445002, М. 1,л.в 6 01 К 33/06, 1974, (прототип).
