Пробоотборник для отбора образцов торфа ненарушенной структуры

Номер патента: 1737309

Опубликовано: 30.05.1992

Авторы: Ильичев, Лебедев, Черников, Шевцов

МПК: G01N 1/04

Метки: грунта, образца, отбора

...его от вращения. При этом корпус 1, подвижно соединенный с переходником 4 и башмаком 5, вследствие взаимодействия наружных спиральных выступов 3 с грунтом, приводится во вращение относительно продольной оси устройства. Одновременно с этим вследствие вращения корпуса 1 внутренние спиральные выступы 2 за счет сцепления с боковой поверхностью образца оказывают на него растягивающее действие, возникающее при вдавливании образца внутрь пробоотборника. Этим обеспечивается разгрузка образца и предотвращение его раздавливания от собственного веса при отделении его от грунтового массива, Тянущее усилие на внутренней спирали 2 возникает за счет того, что величина ее шага превышает величину шага наружной спирали 3. Опытным путем...

Номер патента: 375381

Опубликовано: 01.01.1973

Авторы: Бакшанский, Бахилов, Кот

МПК: E02D 1/04, E21B 49/02, G01N 1/08

Метки: ненарушенной, образцов, отбора, пробоотборник, структуры, торфа

...отбора фикЗО лс, нанесенной на одной из ш одну и ту же по всей глубине ируется по шкаанг. Изобретение относится к устройствам для взятия образцов торфа ненарушенной структуры значительного размера из залежи с естественной влажностью.Однако известные буры не обеспечивают извлечения из залежи образцов значительного сечения, так как при их заглублении одновременно надрезается столбик залежи сечением до 2/3 его окружности, что требует больших усилий и нарушает структуру залежи.Цель изобретения - уменьшение усилий заглубления челнока пробоотборника в залежь и сохранение естественной структуры.Это достигается тем, что челнок пробоотборника выполнен в виде плоских парных ножей, одни из которых снабжены направляющими пазами, в которые входят...

Номер патента: 1045055

Опубликовано: 30.09.1983

Авторы: Косов, Миняев

МПК: G01N 1/20

Метки: ненарушенной, отбора, проб, пробоотборник, структуры, торфа

...пробу и приводит к уплотнению отбирае лого образца. Обреза ющий нож ,лепестковый клапан), опирающийся Ра штифт и поэтому нсплс)тцо грилегд 0 ций к Вцу 1 реннсЙ поьсрхности полуп,илиндра 1; обоотбор(4 ка также деформирует образец )орфа. Трение пробоот б)ори ика Об отбираечый торф приВодит к ОВы пен к) тр дое 1 кост и ри 3 а Глу б ленин бура в залежь и снижению производительности труда После извлечения пробоотборника из залежи прп его раскрьтии прилипший к внутренним стенкам полупилицдроторф препятствъет извлечению об разпа из пробоотборцика и приводит к раз рушению его естественной структуры. ;)Тому также способствует жесткое крепление направляощих к полуцилиндру, так как для раскрытия пробоотборника необходимо сдвинуть один из...

Номер патента: 1134719

Опубликовано: 15.01.1985

Автор: Женихов

МПК: E21C 49/00

Метки: ненарушенной, пробоотборник, структуры, торфа

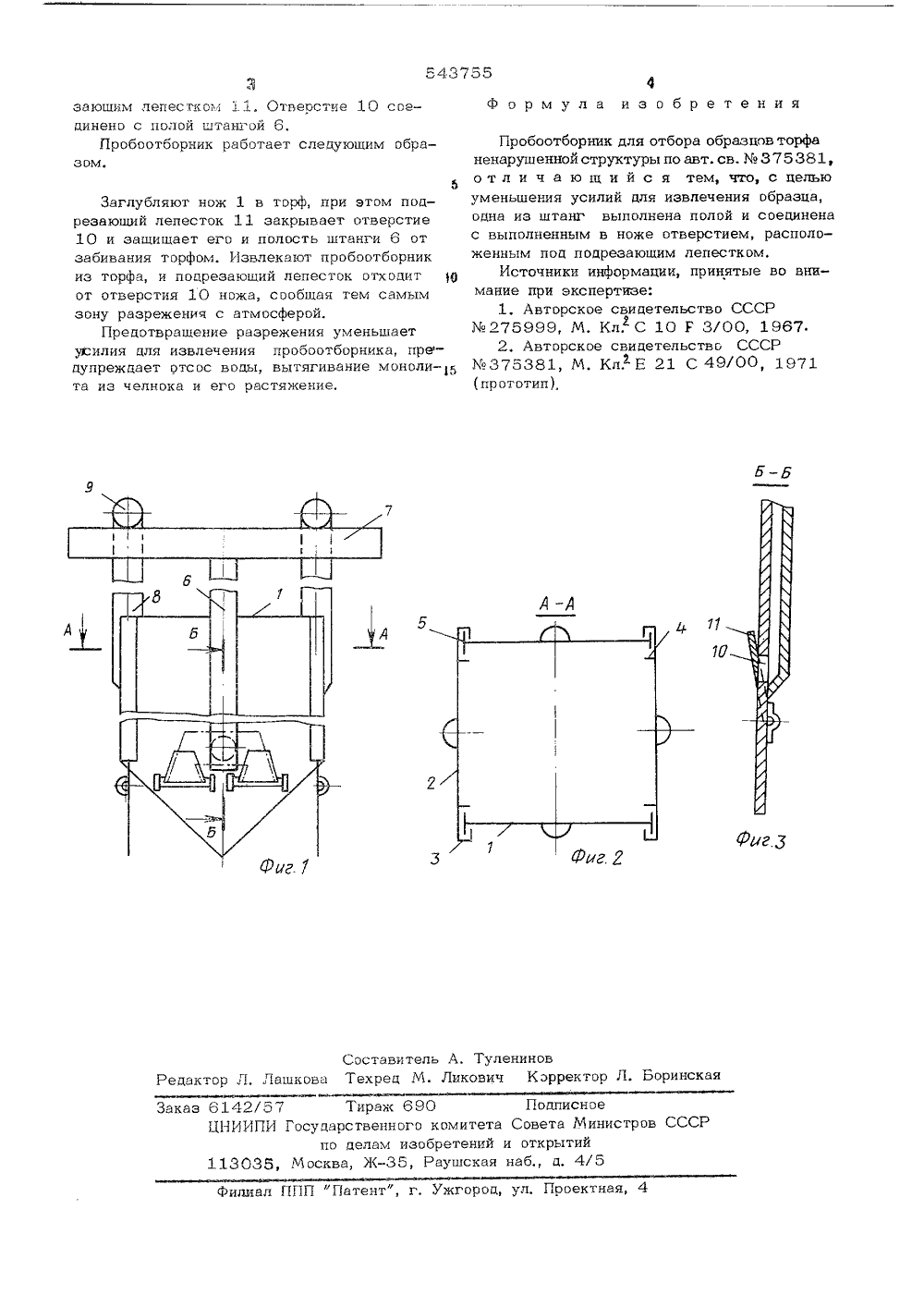

...приливы, обеспечивают вращательное движение обоймы, а также препятствуют вертикальным ее смещениям.Все это способствует сохранению естественйой структуры торфа ч повышению точности оценки показателей, определяемых по отобранной пробе.На фиг. 1 показан общий вид пробоотборника, продольный разрез; на фиг. 2 -разрез А - А на фиг. 1; на фиг. 3 - обуривающая обойма, вид сбоку.Пробоотборник торфа содержит установленные на штангах 1 и 2 с рукоятками 3 и 4 желобы 5 и 6 с острыми зубьями 7 на нижних концах, оснащенных шарнирно закрепленными изнутри защепками 8, упорами 9-и кольцевыми приливами 10, установленными с возможностью размещения в пазах 11 съемной обуривающей обоймы 12, укрепленной посредством планок 13 и 14 ,с рукоятками 15 и...

Номер патента: 1768759

Опубликовано: 15.10.1992

Авторы: Галкин, Левин, Морозов

МПК: E21C 49/00

Метки: добычи, ненарушенной, структуры, торфа

...балки осуществляется гидроцилиндром 6, В направляющих 7 балки установлены стойка 8, имеющая возможность вертикальных перемещений посредством гидроцилиндра 9, К стойке в ее верхней части шарнирно закреплена дополнительная рама 10 подвески цилиндрической фрезы. Рама подвески фрезы имеет возможность радиальных кача- тельных перемещений в вертикальной плоскости отн осител ь но ве рти кал ь но-подвижной части рамы устройства с помощью гидроцилиндра 11.Соосно полой вертикальной цилиндрической фрезе установлен подвижной стержень 12 с коническим наконечником 13, снабженный выдвижными подрезающими ножами 14 с выступающей за контуры поперечного сечения подвижного стержня концевой частью 15,Подвижной стержень имеет возможность вертикальных...
