Система отопления и охлаждения здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

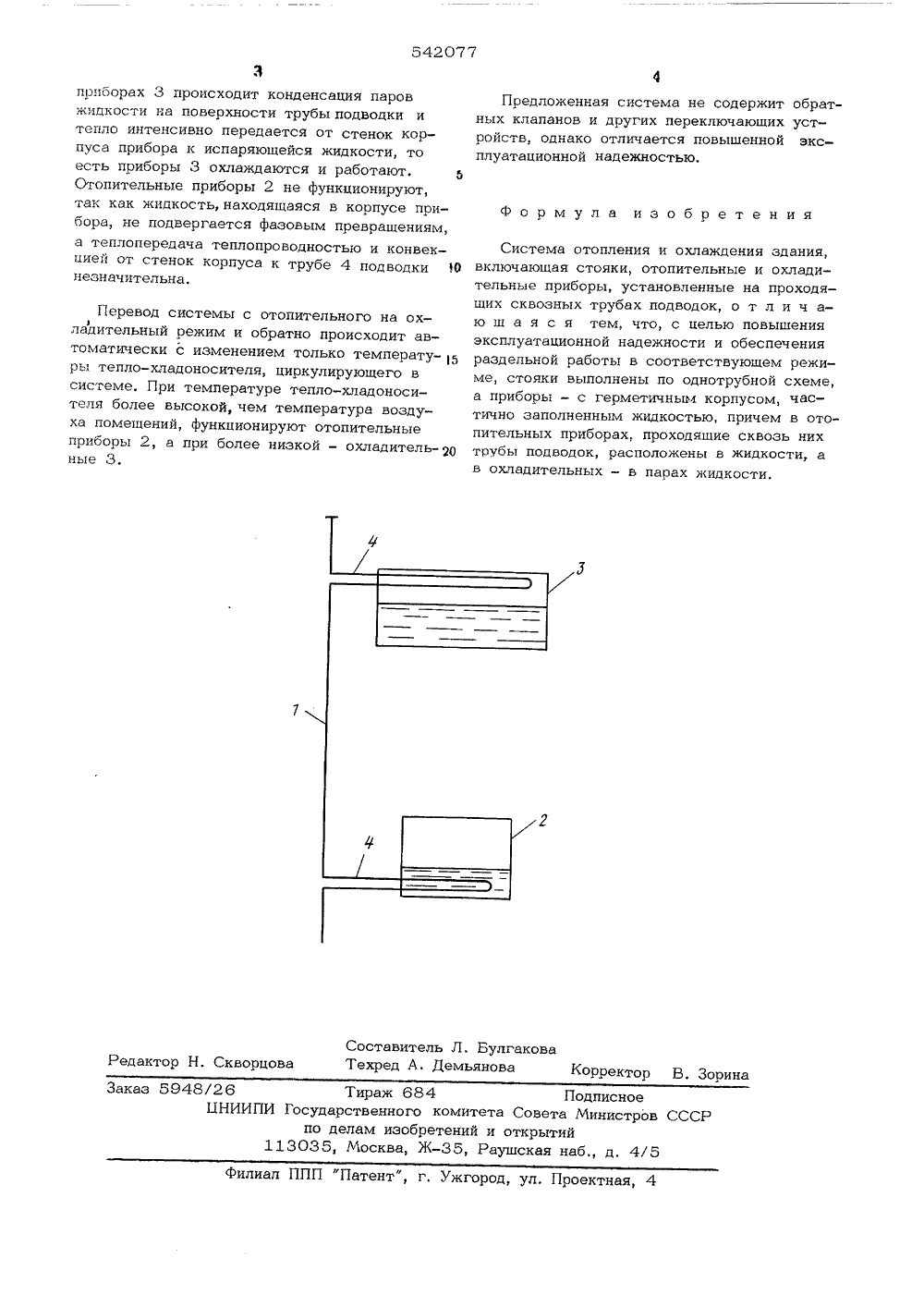

(51) М, Кл,оУ 25 В 29,00 асударственныи комитетСоввтв Министрсв СССРпо,делам иэооретенийи открытий 3) Одубликовано 05,0 7. Бюллетень) Дата опубликования описания 11.02.77 Авторыизобретен Е, А, Насонов и К ешидов Ташкентский зональный н и проектныйрэвания жиль-исследовательск ститут типового кспериментального прэеки общественных зданий аявитель(5 НИЯ ЗДА СТЕМА ОТОПЛЕНИЯ И ОХ Изоб етение относится к отоплени ому охлаждению зданий и п основном для строительства ю и ис- редназв жаркусствен начено в ких райоИзвения, сод тельные нах ст аны,нь на водо строи переключаю Цель изо ционной над ной работы ний период,Это достщи бр в.овыщени эксплута- раздельв в летимний, 15 ния еспечен х прибо ых - в жности и о охладительн отопител л- с яки вып игается т т нои схеме, а прпусом, частичнопричем в отопите сквэзь них трубидкости, д в охл р 1 по однотру аполне рметичным к ельных ы подво ным жидкостью,бэрах, проходящирасположены в ж к, 2 ыхель парах жидкос тема Сстные системы отопления и охлажде - ержашие стояки, раздельные отопии охладительные приборы с трубами к, не обладают достаточной надежнэстью, вследствие прикипания и поломок установленных в них обратных клапанов и ертеже изображена предлагаемая сисема включает однотрубные стояки 1, 25 отопительные 2 и охладитвльные 3 приборы,имеющие герметичный корпус, частично заполненный жидкостью, например этанолом.Через приборы 2 и 3 проходят трубы 4 подводок, причем в отопительных приборах 2они расположены в жидкости, а в охладительх приборах 3 - в паровом пространствежидкостью.Система работает следующим образом,В режиме отопления теплоноситель проходит по стоякам 1 через трубы подводок всех приборов. В каждом отопительном приборе 2 жидкость, нагреваясь от трубы 4 подводки, испаряется, и пар, конденсируясь на стенках герметичного корпуса прибора, передает ему тепло, то есть приборы 2 прогрева ются и работают. В охладительных приборах 3 переход тепла от трубы подводки к корпусу прибора, а от него к воздуху помещения практически отсутствует вследствие значительного термического сопротивления парового пространства.В режиме охлаждения хладоноситель также проходит по стоякам 1 через трубы 4 подводок всех приборов. В охладительных542077 Составитель Л. БулгаковаТехред А, Демьянова Корректор В, Зорина Редактор Н. Скворцова Заказ 5948/26 Тираж 684 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 приборах 3 происходит конденсация паровжидкости на поверхности трубы подводки итепло интенсивно передается от стенок корпуса прибора к испаряющейся жидкости, тоесть приборы 3 охлаждаются и работают,Отопительные приборы 2 не функционируют,так как жидкость,находящаяся в корпусе прибора, не подвергается фазовым превращениям,а теплопередача теплопроводностью и конвекцией от стенок корпуса к трубе 4 подводки Ю незначительна. Перевод системы с отопительного на ох 3ладительный режим и обратно происходит автоматически с изменением только температу- ; ры тепло-хладоносителя, циркулирующего в системе. При температуре тепло-хладоносителя более высокой, чем температура воздуха помещений, функционируют отопительные приборы 2, а при более низкой - охладитель- ные 3,Предложенная система не содержит обратных клапанов и других переключающих устройств, однако отличается повышенной эксплуатационной надежностью. Формула изобретения Система отопления и охлаждения здания, включающая стояки, отопительные и охлади- тельные приборы, установленные на проходя - щих сквозных трубах подводок, о т л и ч аю ш а я с я тем, что, с целью повышения эксплуатационной надежности и обеспечения раздельной работы в соответствующем режиме, стояки выполнены по однотрубной схеме, а приборы - с герметичным корпусом, частично заполненным жидкостью, причем в отопительных приборах, проходящие сквозь них трубы подводок, расположены в жидкости, а в охладительных - в парах жидкости,
СмотретьЗаявка
2046185, 16.07.1974
ТАШКЕНТСКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
НАСОНОВ ЕВГЕНИЙ АНАТОЛЬЕВИЧ, РЕШИДОВ КЛИМ ИЗЗЕТОВИЧ
МПК / Метки
МПК: F25B 29/00
Метки: здания, отопления, охлаждения
Опубликовано: 05.01.1977
Код ссылки
<a href="https://patents.su/2-542077-sistema-otopleniya-i-okhlazhdeniya-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Система отопления и охлаждения здания</a>
