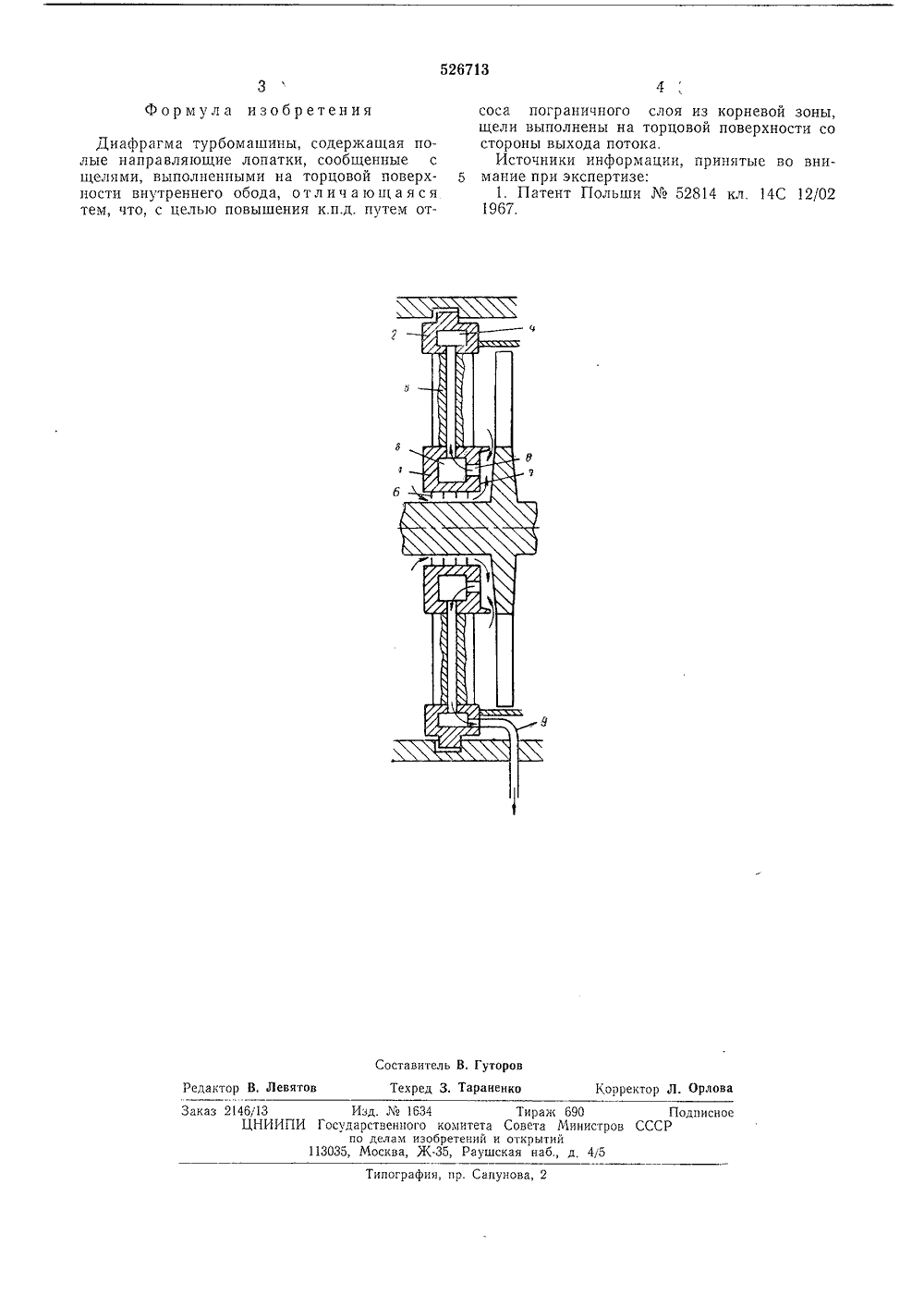

Диафрагма турбомашины

Номер патента: 1073488

Опубликовано: 15.02.1984

Авторы: Ершов, Меньшиков, Редин, Угрюмов

МПК: F01D 9/00

Метки: выходе, лопаточной, неравномерности, потока, решетки, турбомашины, уменьшения

...потока в выходной части межлопаточного канала возникает значительная неравномерность течения, что является следствием влияния радиального зазора на всей протяженности хорды лопатки, а также эффекта воздействия подвижной локализующей поверхности, что снижает КПД турбомашины.Целью изобретения является повышение КПД турбомашины.Указанная цель достигается тем, что согласно способу уменьшения неравномерности потока на выходе из лопаточной решетки турбомашины путем локализации входной неравномерности потока и отбора пограничного слоя с ограничивающей торцевой поверхности локализацию осуществляют непрерывным перемещением входной части по меньшей мере одной ограничивающей поверхности вдоль фронта решетки в направлении от стороны разрежения...

Номер патента: 1216375

Опубликовано: 07.03.1986

Авторы: Дука, Ершов, Редин, Угрюмов

МПК: F01D 9/04, F04D 29/66

Метки: выходе, лопаточной, неравномерности, потока, решетки, турбомашины, уменьшения

...неравномерностипотока на выходе из лопаточной решетки турбомашины.Целью изобретения является повышение КПД.На фиг1 показано радиальноесечение решетки турбомашины; нафиг. 2 - сечение А-А на фиг. 1,Лопаточная решетка турбомашинысодержит .лопатки 1, размещенные между обечайками 2 и 3 с образованиеммежлопаточных каналов 4, каждыйиз которых ограничен боковыми стороной 5 разрежения и стороной 6давления лопаток 1 и торцовыми поверхностями 7 и 8 соответствующихобечаек 2 и 3, Входная часть 9 торцовой поверхности 8 межлопаточногоканала 4 выполнена с возможностьюперемещения в тангенциальном направлении и снабжена турбулизатором,выполненным на внутренней поверхности 10 входной части 9, в видечередующихся кольцевых канавок 11и гребней...

Номер патента: 981498

Опубликовано: 15.12.1982

Авторы: Самедов, Халилов

МПК: E02B 3/02

Метки: канала, потоком, разработки

...пио, в которую пропускают3 М 14поток воды. В конце пионерной траншеи1 в поток погружают стеснительное устройство 2, представляющее собой, например, емкость, заполненную балластом(водой, песком, гравием и т. и. ). Погружение устройства 2 производят до глубины, создающей 1 в образовавшемся суженном живом сечении потока скорости, способствуюшие усиленному размыву. даннойкатегории грунта траншеи в глубину иширину, По мере образования ямы раэмы,ва 3 погружение устройства 2 регулируется таким образом, чтобы образовавшийся земляной перепад усиливал процессразмыва перед устройством 2 при одновременном процессе берегового размыва4 и сбросом размытого материала в наносоприемник 5 (водоем, водоток и т.п.).Благодаря этому обеспечивается...

Номер патента: 1691115

Опубликовано: 15.11.1991

Автор: Финаев

МПК: B29C 43/18

Метки: детали, напрессовки, поверхность, порошкового, пресс-форма, слоя

...что они консольно выступают из них, а центральное отверстие опорного диска 9 располагается соосно стержню-игле 1. После этого на торцовую опорную поверхность 8 втулки 5 устанавливают нижнюю часть 11 разъемной матрицы, выполненную в виде полой ступенчатой крышки, у которой нижняя охватывает опорный диск 9, образуя нижнюю формующую полость 14, в которую засыпают расчетную нижнюю навеску порошка. Затем на верхнюю ее ступень устанавливают обрабатываемую деталь 3 с центральным сквозным отверстием, в частности переходный фланец, на которую сверху надевают верхнюю часть 13 разъемной матрицы, выполненной в виде полой ступенчатой крышки, При этом нижняя ступень крышки 13 охватывает деталь 3 сверху, а во внутренней полости верхней ступени над...

Номер патента: 484976

Опубликовано: 25.09.1975

Авторы: Маркин, Миндрул, Осколков, Проскуряков

МПК: B24B 39/04

Метки: вращающихся, выглаживания, инструментом, плоским, поверхностей, торцовых

...5уИзменениезаборного угла (. в процессе обработки достигается следующим образом, Ось 0 - 0 конуса 1 (фиг. 1) повернута относительно оси 0-0 державки 2 40 Вектор скорости выглаживания Д,при обработке поверхности с переменным радиусом, например, торцовой, является геомет рической суммой векторов- окружной скорости и / - скорости подачи (см. фиг. 2).1 Скорость подачи остается постоянной по, величине и напрайлейию в течение всего процес О са обработки. Окружная скорость, оставаясь постоянной по направлению, меняется по величине согласно формуле Ч = фу , где Я - угловая скорость Я, - расстояние от обрабатываемой в данный момент точки 15 до центра вращения детали (см. фиг, 2), Это расстояние в процессе обработки может меняться в широких...
