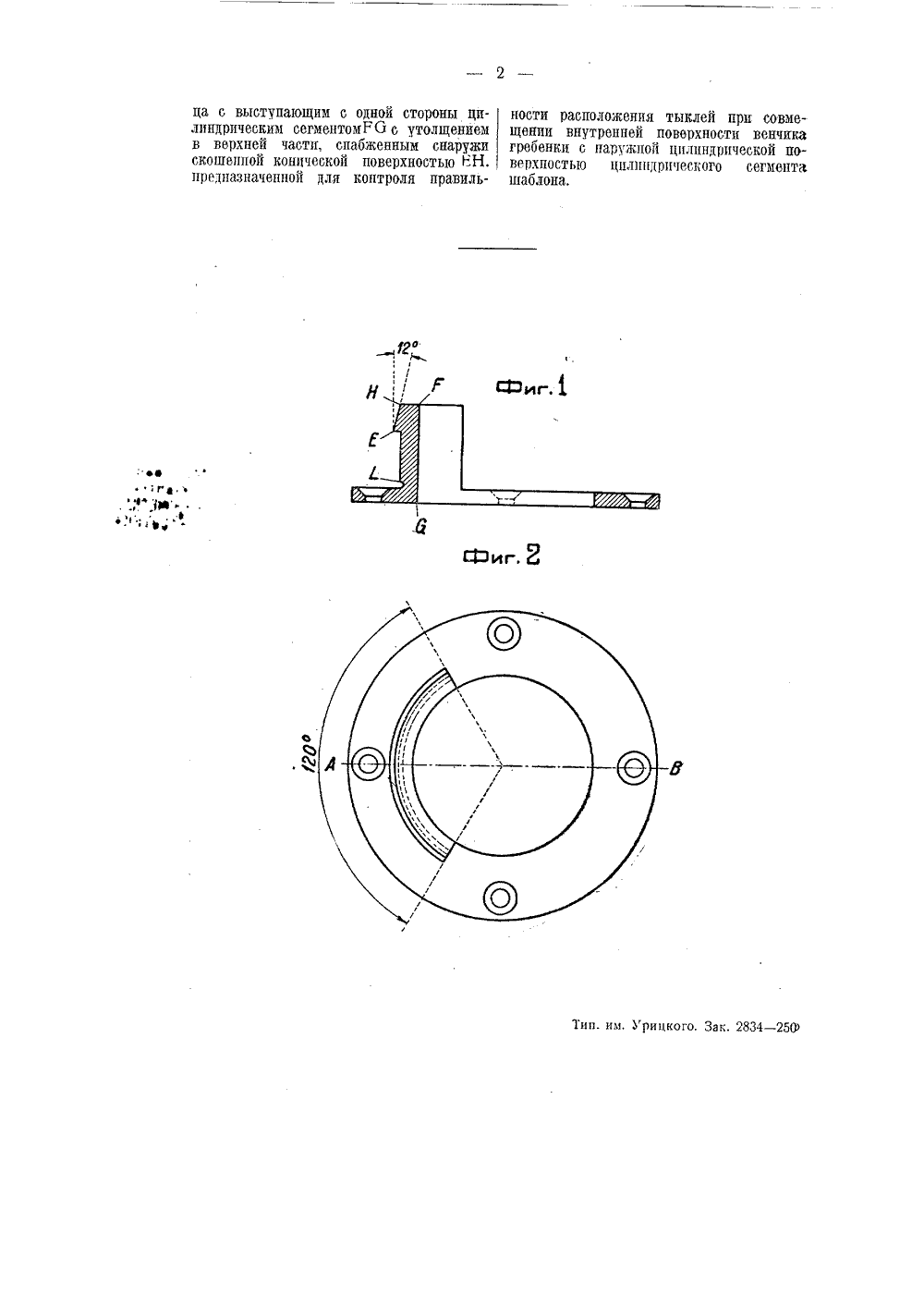

Шаблон для проверки правильности расположения тыклей накидочных гребенок круглочулочных автоматов

Номер патента: 37789

Опубликовано: 31.07.1934

Автор: Кобарбо

МПК: D04B 9/46, D04B 9/56

Метки: аппарат, кетлевания, круглых, машинах, чулочных

...22,находящуюся в цилиндрике 15, насажен-ном на шестерне 14 (фиг. 3)., К втулке 22 прикреплен трос 12, ке. Ярый при перемещении вверх перево. рачивает полурипшайбу 1 с ползушкой 2, пружийами 4 и иглами 3 вокруг оси 11, расположенной эксцентрично в полурип. шайбе 1, по пути, указанному пункти. ром (фиг. 2), в положение, указанное на фиг, 3. Одновременно с этим иглы цилиндра опускаются и замок, опускающий иглы в процессе кулирования, отводится, благодаря чему петлеобразования не происходит и, следовательно, петли не сбрасываются. Цилиндр начинает вращаться вкруговую, При опускании игл цилиндра, тяга 26, связанная с ползушкой 2, ф опускающей иглы 3, перемещается вниз и через посредство рычага 7, оси 6 и троса 5, выдвигает иглы 3...

Номер патента: 52134

Опубликовано: 01.01.1937

Автор: Грибовский

МПК: D04B 15/32, D04B 9/24

Метки: автоматам, кругло-чулочным, самозаработки, чулок

...равно половине всего количества игл в цилиндре; устанавливаются они через одну иглу. На хвосты джаксов может действовать специальный замок 7, укрепленный на ползуне б.При выдвигании замка 7 к цилиндру он, нажимая на джакс 8, заставит иглу 9 отогнуться к центру цилиндра,как показано пунктиром Возврат диска обратно происходит за счет собственной упругости иглы. Движение замка 7 происходит следующим образом. При вращении распределительного барабана 1 головка рычага 2 взойдет на клин и через тягу 4 повернет рычаг 5, в результате чего ползун б с замком 7 выдвинется вперед и через джаксы произведет отгибание игл. При дальнейшем поворачивании распределительного барабана тяга 2 сойдет с клина и под действием пружины 3, тяги 4 и рычага 5...

Номер патента: 32661

Опубликовано: 31.10.1933

Автор: Иванов

МПК: D04B 15/88

Метки: круглых, машин, оттяжки, товара, чулочных

...е данных нед обоймы, сна имания товара Предлагаемое елью устранени утем применения аликом для приж бой мы.На схематиче зображает вид и имеет татков женной стенке фиг, 1 приспоком чертеж редлагаемого вторскоиу свидетельству П. Г 1932 года (спр. оНедостатком уже извест соблений для оттяжки товар чулочных машинах с приме бенок с зубьями является и вследствие затупления или остроты зубьев частое соск задирание вязи, которое бе ражается на качестве выпу вара,я круглых чулочнь собления спереди; фиг. 2 - вид сбоку;фиг. Э - вид сверху,Приспособление состоит из металлической обоймы 7, на которой укреюленвалик 2, эксцентрично поворотный нашпильках 3. Валик служит для прижимания товара к стенке обоймы,Предмет изобретения.Приспособление...

Номер патента: 51791

Опубликовано: 01.01.1937

Авторы: Короткевич, Соловьев

МПК: D04B 15/38, D04B 9/34

Метки: автомату, идеал, кругло-чулочному, рисунчатых

...постоянно в рабочее положение.Рисунчатые иглы имеют более длинные пружинящие части, имеющие вырезы для рисунчатого замка 27 вместо дополнительных пяток,Замок 27 опускает рисунчатые иглы перед нитеводителем, подающим фоновую нить для осуществления перекидной платировки. Парные же нитеводители переключаются накладками 10 барабана 1 для образования клеток или шахматной доски" на изделии,Если желательно получить прерывные продольные полосы, то на барабане 1, против рычага 35, нужно привернуть накладки, Валик Зб при опускании рычага 35, действуя на клинообразный конец а рычага 34 с точкой опоры 30, будет отводить от цилиндра рисунчатый замок.При переключении автомата на вязку пятки или мыска рисунчатый замок отводится стержнем 33 кулисы,...

Номер патента: 52136

Опубликовано: 01.01.1937

Автор: Глубонов

МПК: D04B 15/00, D04B 3/00

Метки: автоматам, кругло-чулочным, парафинер

...отверстие рамки 1, крепящейся к станине автомата. Одна или несколько нитей проходят со шпуль к своим нитеводителям вдоль образующей ролика 2, будучи пропущены через входные и выходные отверстия (глазки) , в планке 7, изогнутой по форме пара-финового ролика и прижимающейсяк ролику пружинами 1 О -10, наде. тыми на проволочные стержни 11 - 11, подвешенные на оси 3. Степень прижима планки 7 к ролику 2 можно рефлировать перестановкой упоров на концах стержней 11 - 11.Парафинер приводится в движение от сектора автомата при помощи тяги 8, соединенной с рычагом 5, свободно насаженным на ось 3 ро. лика и несущим на пальце 9 собачку 6 (фиг. 2) для поворачивания храповика 4, укрепленного на оси 3. ймплитуду колебаний рычага 5 можно регулировать...
