Преобразователь параметров пассивных нерезонансных двухполюсников

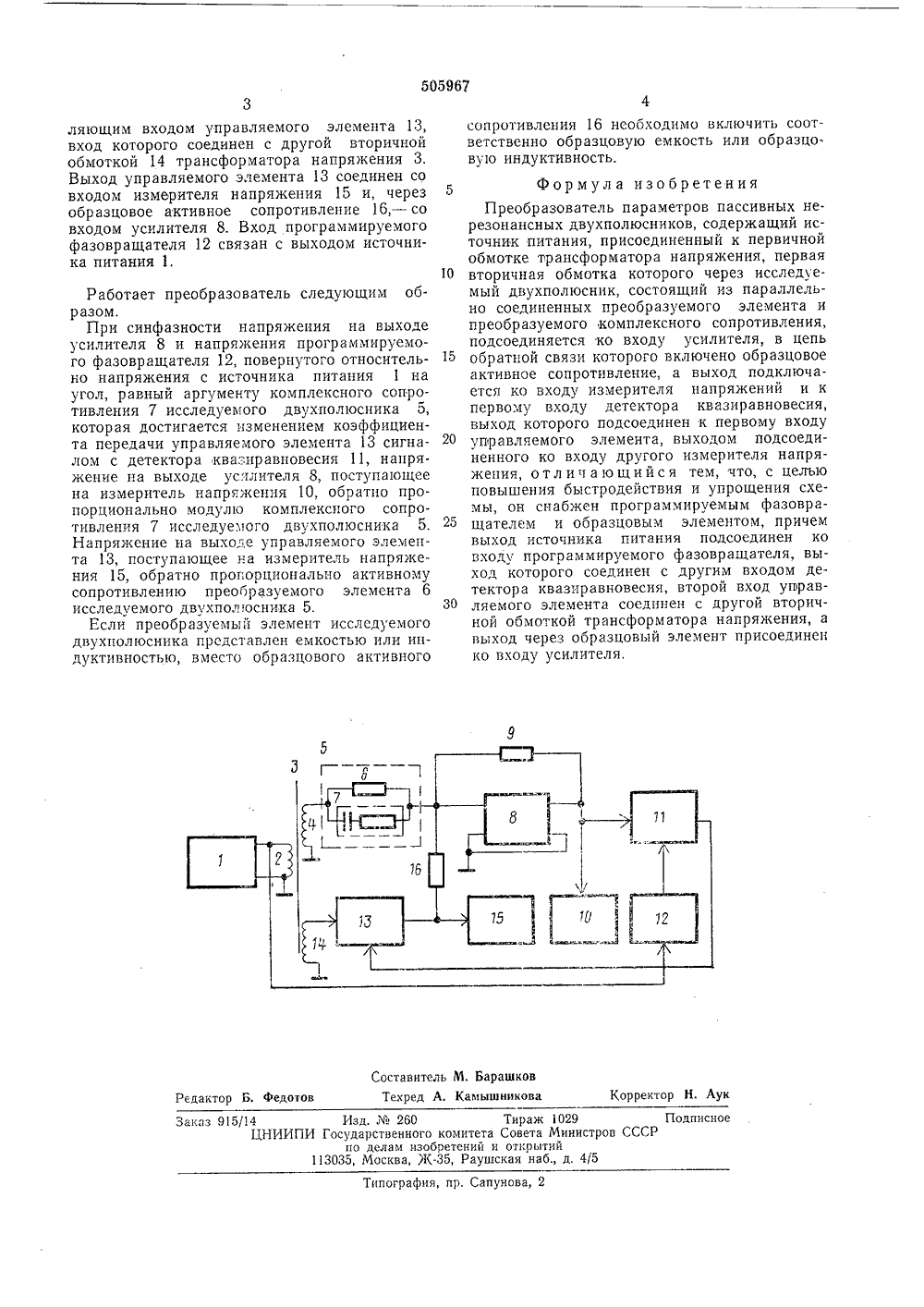

ц 505967 КСАН БРЕТЕН Сова Советских СоциалистическихРеспублн ВТОРСХОМУ СВИДЕТЕЛЬСТВУ 61) Дополнител авт, свид-ву Кл,2 б 01 К 17/(22) Заявлено 08.01,74 (21) 1985106/26 присоединением заявкиГасударственные комитет Совета Министров СССР 23) Приоритетпубликовано 05,03,76 плетень(088.8) по делам нзооретенн и открытийта опубликования описания 26.04.7 Авторыизобретения ельдберг и К, Н. Черне алан 1) Заявител Пензенский политехнический институт 4) ПРЕОБРАЗОВАТЕЛЬ ПАРАМЕТРОВ ПАССИВНЫХ НЕРЕЗОНАНСНЫХ ДВУХПОЛЮСНИКОВ 2 Предлагаемыипрограммируемымцовым элементом,питания подсоединмого фазовращатенен с другим входсия, второй входединен с другой вформатора напряцовый элемент пр преооразователь сн фазовращателем и причем выход ист ен ко входу програм ля, выход которого ом детектора квазира управляемого элемен торичной обмоткой жения, а выход через исоединен ко входуоизмеривляющихтока, и ении па- двухпоо соеди- преобра, один из а потерь к электр ию соста еменного при измер онансных раллельн емента и отивления енс углтель комп мож раме люси ненн зуем пара или Схема преобразователя приведена на чертеже.Источник питания 1 подключен к обмотке 5 2 трансформатора напряжения 3, Обмотку 4через исследуемый двухполюсник 5, состоящий из параллельно соединенных преобразуемого элемента, представленного, например, активным сопротивлением 6, и комплексного 0 сопротивления 7, представленного, например,последовательно соединенными конденсатором и активным сопротивлением (тангенс угла потерь комплексного сопротивления известен), соединяют со входом усилителя 8. В 5 цепь обратной связи усилителя включено образцовое активное сопротивление 9, выход соединен со входами измерителя напряжения 10 и детектора квазиравновесия 11, другой вход которого соединен с выходом программируе мого фазовращателя 12, а выход - с управИзвестны преобразователи параметров пассивных нерезонансных двухполюсников, содержащие источник питания, подсоединенный к первичной обмотке трансформатора напряжения, первая вторичная обмотка которого через исследуемый двухполюсник, состоящий из параллельно соединенных преобразуемого элемента и преобразуемого комплексного сопротивления, подсоединяется ко входу усилителя, в цепь обратной связи которого включено образцовое активное сопротивление, а выход подключен ко входу измерителя напряжений и к первому, входу детектора квази- равновесия, выход которого подсоединен к первому входу управляемого элемента, чей выход подсоединен ко входу другого измерителя напряжения.Цель изобретения - повышение быстродействия и упрощение схемы. обретение относится ной технике, к измерен лексных величин пер ет быть использовано тров пассивных перез иков, состоящих из па ых преобразуемого эл ого комплексного сопр метров которого - тан добротность - известен абжен образочника мируесое- вновета со- транс- образ- усили505967 Сост тель М, Барашковд А, Камышникова рректор Н. А дактор Б. федотов Изд.260Государственного комитета по делам изобретений и3035, Москва, Ж.35, Раушс аказ 915/14ЦНИ ираж 102овета Миткрытийая наб., д одписно стров СС. 4/5 ипография, пр. Сапунов ляющим входом управляемого элемента 13, вход которого соединен с другой вторичной обмоткой 14 трансформатора напряжения 3, Выход управляемого элемента 13 соединен со входом измерителя напряжения 15 и, через образцовое активное сопротивление 16, - со входом усилителя 8. Вход программируемого фазовращателя 12 связан с выходом источника питания 1,Работает преобразователь следующим образом.При синфазности напряжения на выходе усилителя 8 и напряжения программируемого фазовращателя 12, повернутого относительно напряжения с источника питания 1 на угол, равный аргументу комплексного сопротивления 7 исследуемого двухполюсника 5, которая достигается изменением коэффициента передачи управляемого элемента 13 сигналом с детектора квазиравновесия 11, напряжение на выходе усилителя 8, поступающее на измеритель напряжения 10, обратно пропорционально модулю комплексного сопротивления 7 исследуемого двухполюсника 5. Напряжение на выходе управляемого элемента 13, поступающее на измеритель напряжения 15, обратно пропорционально активному сопротивлению преобразуемого элемента 6 исследуемого двухпол 1 осника 5.Если преобразуемый элемент исследуемого двухполюсника представлен емкостью или индуктивностью, вместо образцового активного сопротивления 16 необходимо включить соответственно образцовую емкость или образца.вую индуктивность. 5 Формула изобретенияПреобразователь параметров пассивных нерезонансных двухполюсников, содержащий источник питания, присоединенный к первичнойобмотке трансформатора напряжения, первая10 вторичная обмотка которого через исследуемый двухполюсник, состоящий из параллельно соединенных преобразуемого элемента ипреобразуемого комплексного сопротивления,подсоединяется ко входу усилителя, в цепь15 обратной связи которого включено образцовоеактивное сопротивление, а выход подключается ко входу измерителя напряжений и кпервому входу детектора квазиравновесия,выход которого подсоединен к первому входу20 управляемого элемента, выходом подсоединенного ко входу другого измерителя напряжения, о т л и ч а ю щ и й с я тем, что, с цельюповышения быстродействия и упрощения схемы, он снабжен программируемым фазовра 25 щателем и образцовым элементом, причемвыход источника питания подсоединен ковходу программируемого фазовращателя, выход которого соединен с другим входом детектора квазиравновесия, второй вход управ 30 ляемого элемента соединен с другой вторичной обмоткой трансформатора напряжения, авыход через образцовый элемент присоединенко входу усилителя,
